28
Câble à 4 conducteurs depuis le point
de distribution du domicile
IMPORTANT : Utiliser le câble à 4 conducteurs provenant
du point de distribution du domicile aux États-Unis lorsque
les codes locaux ne permettent pas la mise à la terre par
l’intermédiaire du conducteur neutre, en cas de nouvelle
installation avec alimentation par un circuit secondaire
(1996 NEC), dans les résidences mobiles et les véhicules
récréatifs, dans les nouvelles constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs (B)
avec un connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C)
avec un connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert
(ou nu) de liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F)
avec un connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison
à la terre (H) du câble du four au conducteur vert
(ou nu) de liaison à la terre dans le boîtier de connexion -
utiliser un connecteur de fils (homologation UL).
6. Installer le couvercle du boîtier de connexion.
Câble à 3 conducteurs depuis le point
de distribution du domicile - É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point
de distribution du domicile lorsque les codes locaux autorisent
un tel raccordement.
1. Connecter ensemble les 2 conducteurs noirs (C)
avec un connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur
vert (ou nu) de liaison à la terre (du câble du four) avec
un connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G)
avec un connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.

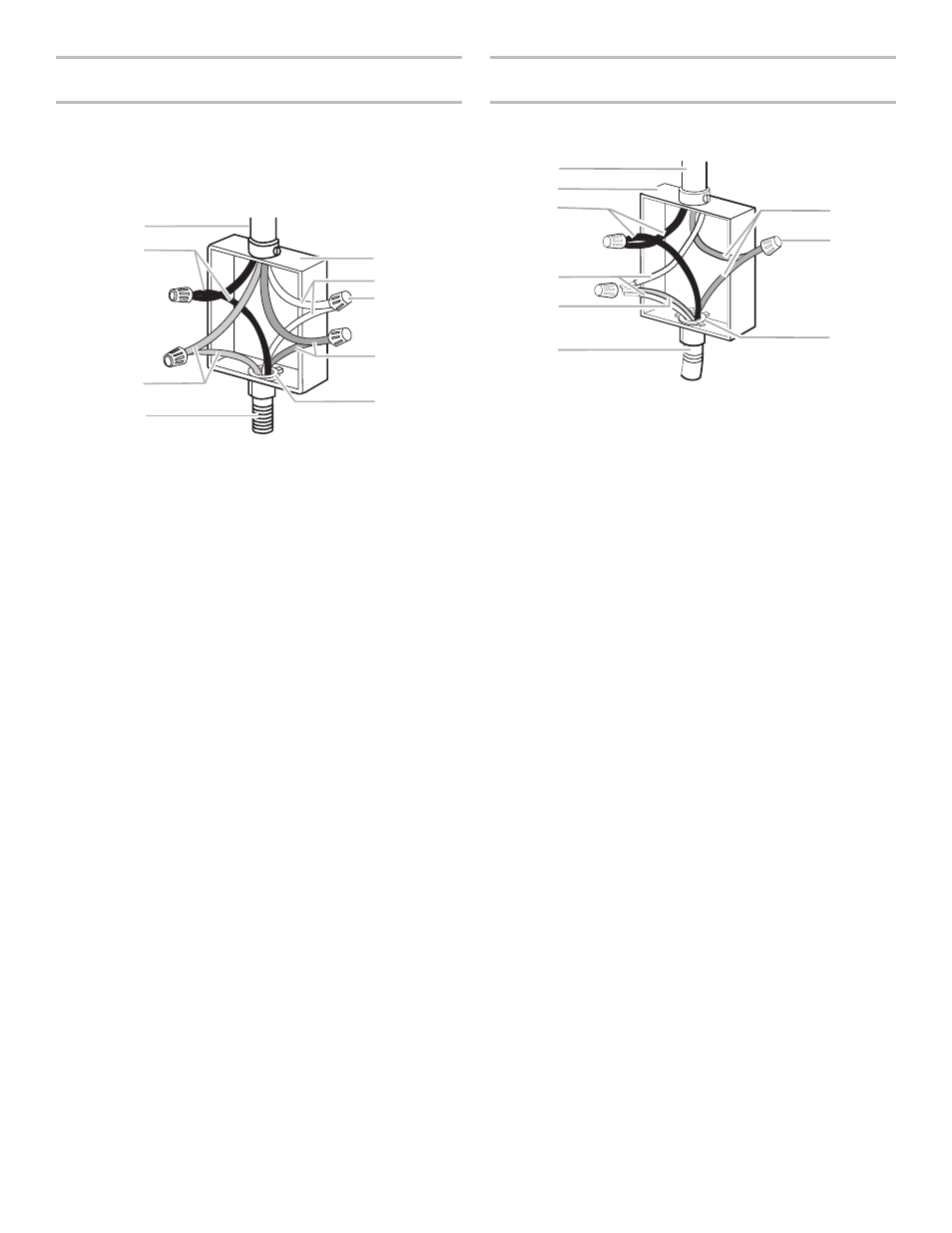

A
D
F
H
B
C
E
G
I
A. Câble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble flexible à 4 conducteurs
depuis le four
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (ou nus)
de liaison à la terre
I. Connecteur de conduit
(homologation UL ou CSA)
B
C
D
E
F
H
G
A
I
A. Câble depuis le point de
distribution du domicile
B. Boîtier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison à la terre (depuis le four)
F. Câble flexible à 4 conducteurs
depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
