29

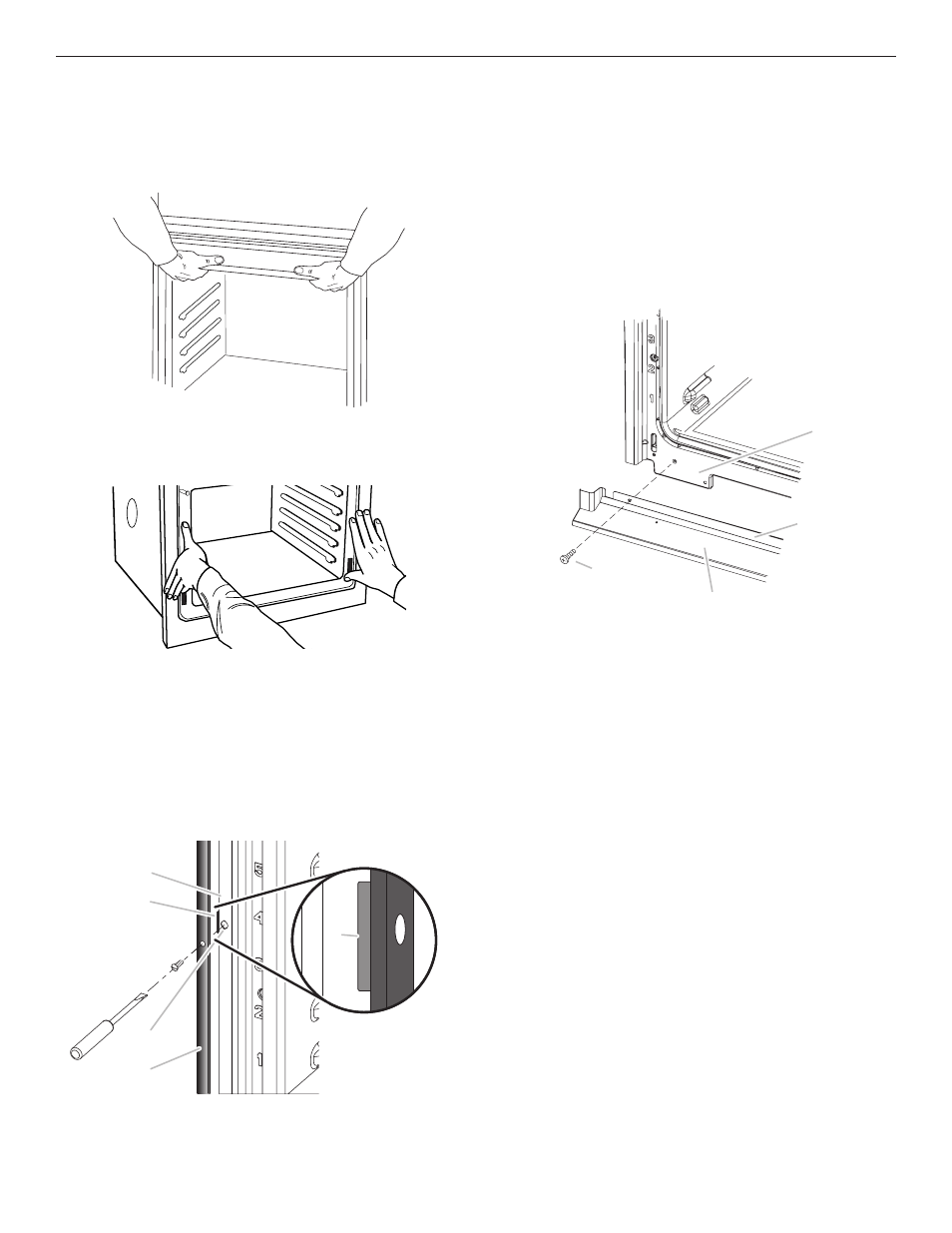

Installation du four
1. À l’aide d’au moins 2 personnes, soulever et introduire
partiellement le four dans l’ouverture d’encastrement du
placard. Utiliser l’ouverture du four comme zone de prise.
REMARQUE : Pour introduire le four dans le placard,
pousser contre la zone du joint du four située sur le châssis
avant. Ne pas pousser contre les bords externes.
2. Pousser contre la zone du joint du châssis avant
pour introduire le four dans le placard, jusqu’à ce
que la surface arrière du châssis avant soit au
contact de la paroi avant du placard.
3. Pousser complètement le four dans le placard et
le centrer dans la cavité d’encastrement du placard.
4. Retirer le ruban de la garniture noire avant, ainsi que
les attaches de plastiques de l’espaceur d’installation.
■
Fixer solidement le four au placard à l’aide des vis n°
8-14 x 1" fournies.
■
Insérer les vis dans les trous de la garniture noire
en les alignant avec les trous du châssis du four et
de l’espaceur d’installation déjà en place. Ne pas
serrer excessivement les vis.
5. L’évent inférieur et la garniture de l’évent inférieur
(nécessaires lorsque le four est installé avec les
pieds en position haute) sont livrés dans l’emballage
en mousse situé sur le dessus du four.
Pour installer l’évent inférieur uniquement, voir les
instructions suivantes. Pour installer l’évent inférieur
et la garniture de l’évent inférieur (pour les installations
dont les pieds sont en position haute), voir les instructions
de l’étape 6.
■
Aligner le support de l’évent (B) avec le châssis
du four (A) comme illustré.
■
Avec une vis n° 8-18 x 3 /
8
" (D) pour chaque côté du
support de l’évent (B), fixer solidement l’évent au four.
A
C
D
B
B
A. Châssis du four
B. Mounting spacer C. Trou du châssis du four
D. Garniture noire
A
C
D
B
A. Châssis du four
B. Support de l’évent C. Évent du four
D. Vis n° 8-18 x
3 /
8
"
