18

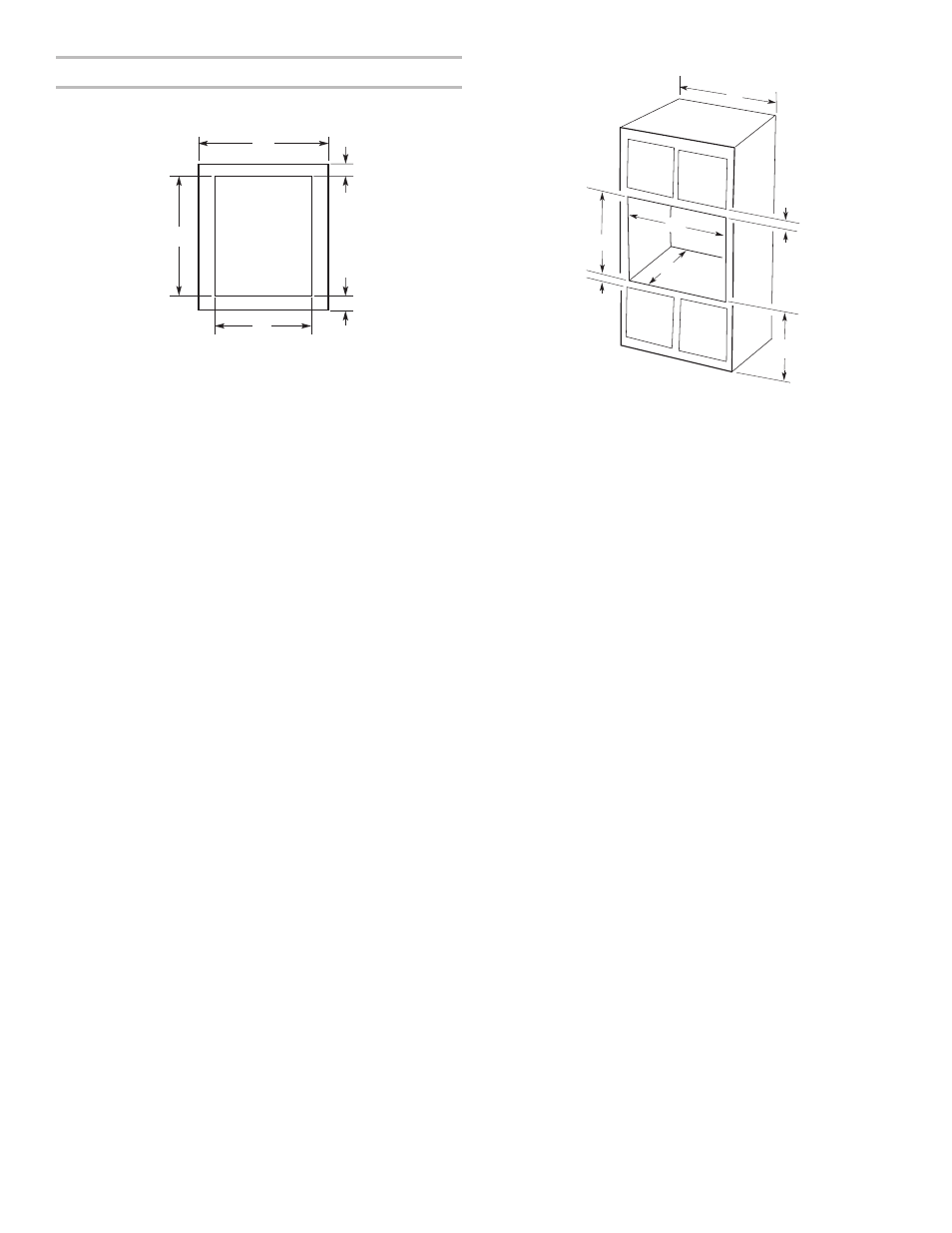

Dimensions du placard - Fours simples
Four simple sous le plan de travail (sans table
de cuisson au-dessus)
Fours simples installés dans un placard
* REMARQUE : Pour les fours simples, la hauteur de
l’ouverture découpée peut être comprise entre 26 15 /
16
"
et 29 7 /
16
" (68,4 cm et 74,8 cm).
A
B
C
D
E
A. Largeur du placard 30" (76,2 cm) min.
B. 1
1 /
2
" (3,8 cm) min. entre le sommet de l’ouverture
découpée et la face inférieure du plan de travail
C. 5 1 /
4
" (13,3 cm) entre le bas de l’ouverture découpée et le sol
D. Largeur de l’ouverture découpée 28 1 /
2
" (72,4 cm)
E. Hauteur de l’ouverture découpée 28" (71,2 cm) min.
F
E
B
C
A
D
G
A. Largeur du placard 30" (76,2 cm) min.
B. 2
3 /
16
" (5,5 cm) entre le sommet de l’ouverture découpée et le
bas de la porte du placard supérieur
C. 32" (81,3 cm) entre le bas de l’ouverture découpée et le sol
D. Largeur de l’ouverture découpée 28
1 /
2
" (72,4 cm)
E. 1 1 /
2
" (3,8 cm) min. entre le bas de l’ouverture
découpée et le sommet de la porte du placard
F. Hauteur de l’ouverture découpée recommandée 28" (71,2 cm)*
G. Profondeur de l’ouverture 24" (60,7 cm)
