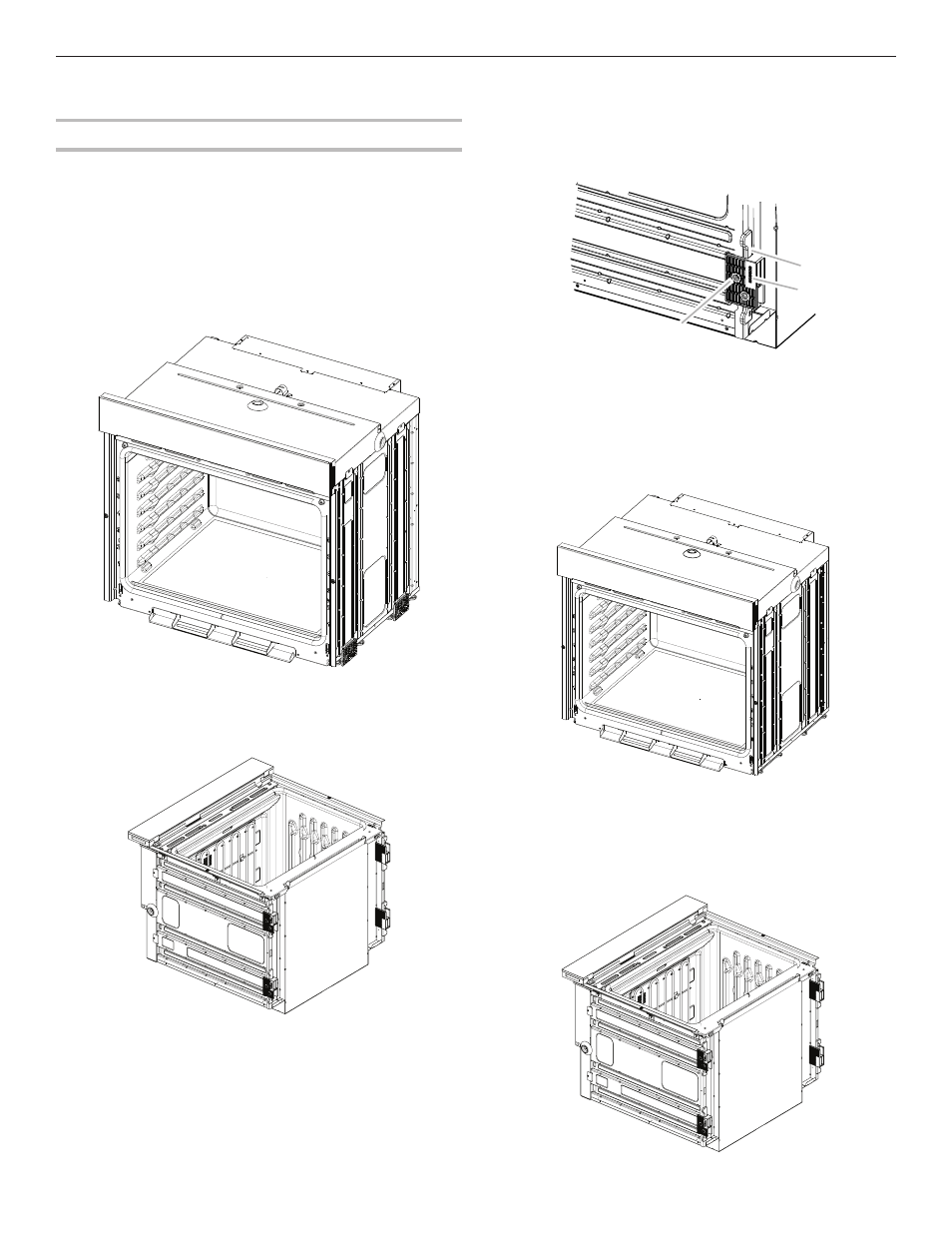

Positionnement des pieds du four pour des ouvertures
d’encastrement de hauteur différente
Four simple
En modifiant le positionnement des pieds du four, on peut
installer un four simple dans une cavité d’encastrement d’une
hauteur comprise entre 26 15 /
16
" et 29 7 /
16
" (68,4 cm et 74,8 cm).
Consulter les instructions suivantes pour adapter la position
des pieds à la taille de la cavité d’encastrement.
La hauteur d’encastrement est comprise entre
27 5 /
8
" et 28 5 /
8
" (70,2 cm et 72,7 cm)
Les pieds du four n’ont pas besoin d’être remplacés.
Ils sont correctement positionnés à leur sortie d’usine.
Passer à la section “Raccordement électrique”.
La hauteur de la cavité d’encastrement est comprise
entre 26 15 /
16
" et 27 11 /
16
" (68,4 cm et 70,3 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur
sa partie arrière, sur une surface couverte.
2. Retirer le pied de la cale d’espacement avant droite
en ôtant la vis n° 8-18 x 3 /
8
".
REMARQUE: Ne pas retirer la cale d’espacement.
3. Enlever les pieds installés au niveau avant gauche, arrière
droit et arrière gauche du four en suivant la même méthode.
4. À l’aide d’au moins deux personnes, placer le four
en position verticale.
5. Passer à la section “Raccordement électrique”.
La hauteur de la cavité d’encastrement est comprise
entre 28 11 /
16
" et 29 7 /
16
" (72,8 cm et 74,8 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur
sa partie arrière, sur une surface couverte..
A
B
C
A. Cale d’espacement
B. Pied
C. Vis n° 8-18 x
3 /
8
"
