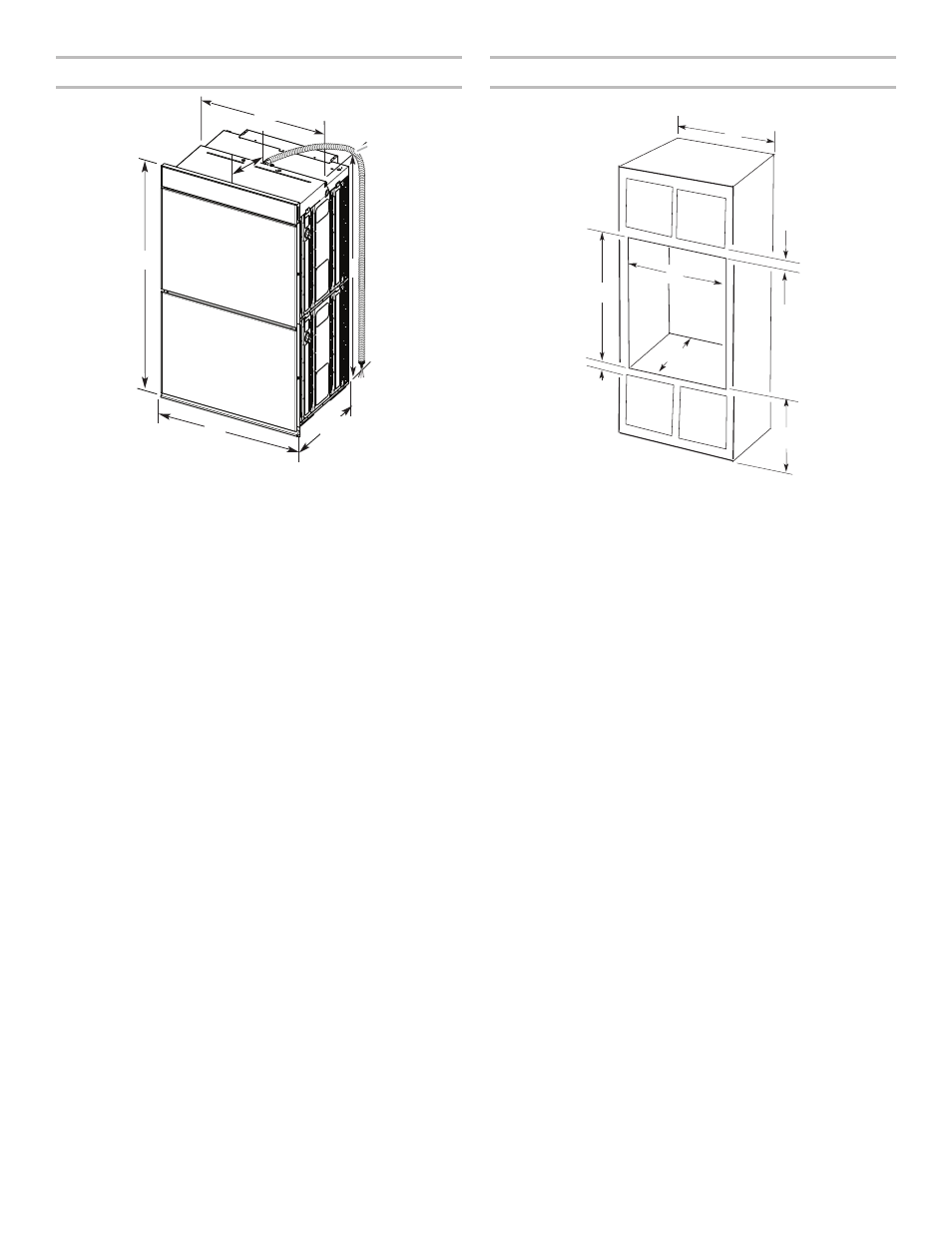

Dimensions du produit - Fours doubles Dimensions du placard - Fours doubles
Fours doubles installés dans un placard
* REMARQUE : Pour les fours doubles, la hauteur
de l’ouverture découpée peut être comprise entre
49 1 /
2
" et 52 3 /
16
" (125,2 cm et 132,6 cm).
C
B
A
E D
G
F
A. Hauteur hors-tout 52 3 /
8
" (133 cm) max.
B. Largeur d’encastrement 28 7 /
16
" (72,2 cm) max.
C. Hauteur d’encastrement 49 1 /
4
" (125,1 cm)
D. Profondeur d’encastrement 23 1 /
4
" (59,1 cm) max.
E. Largeur hors-tout 30" (76,2 cm)
F. 12" (30,5 cm) de l’arrière du tableau de commande
jusqu’à l’extrémité avant du serre-câble
G. 66" (167,6 cm) de longueur du conduit flexible
F
E
A
D
G
B
C
A. Largeur du placard 30" (76,2 cm) min.
B. 2
3 /
16
" (5,5 cm) entre le sommet de l’ouverture
découpée et la porte du placard supérieur
C. 14 3 /
8
" (37,5 cm) entre le bas de l’ouverture
découpée et le sol est la distance recommandée.
4"-14 3 /
4
" (10,2-37,5 cm) entre le bas de l’ouverture
découpée et le sol est une distance acceptable.
D. Largeur de l’ouverture découpée 28 1 /
2
" (72,4 cm)
E. 1 1 /
2
" (3,8 cm) min. entre le bas de l’ouverture
découpée et le sommet de la porte du placard
F. Hauteur de l’ouverture découpée recommandée
50 1 /
4
" (127,6 cm) min.
G. Profondeur de l’ouverture 24" (60,7 cm)
