27

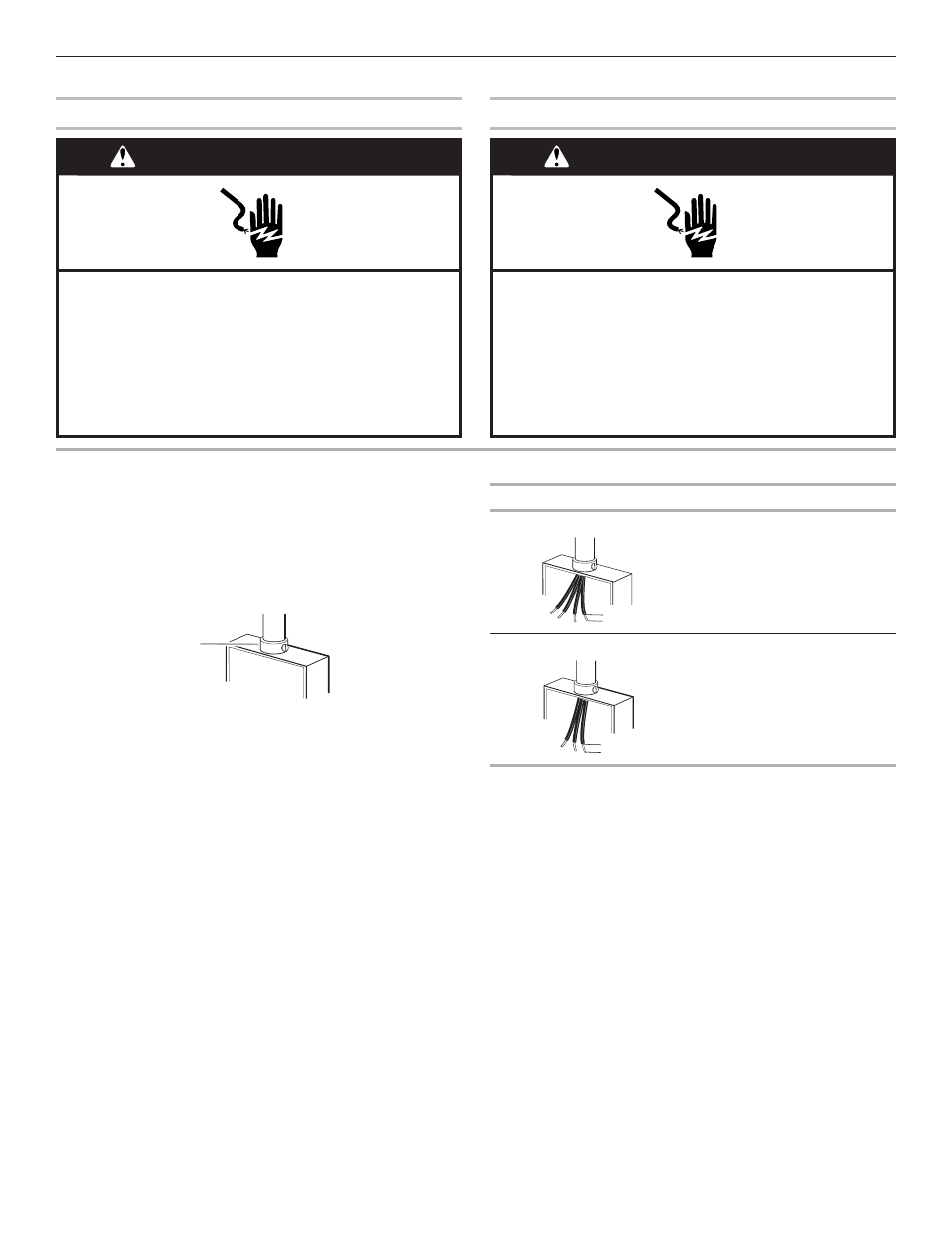

Raccordement électrique
Fours doubles Fours simples
Le câblage d’alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre
connecté à la caisse; ces deux conducteurs sont torsadés.
1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four
à travers l’ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Installer un connecteur de conduit (homologation UL
ou CSA) sur le boîtier de connexion.
5. Acheminer le conduit de câble flexible depuis le four
jusqu’au boîtier de connexion - utiliser un connecteur
de conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir “Tableau des options de raccordement électrique”
pour terminer l’installation correspondant à votre type
de raccordement électrique.
Tableau des options de raccordement électrique
Câblage de la maison : Voir la section :
4 conducteurs Câble à 4 conducteurs
depuis le point de distribution
du domicile
3 conducteurs Câble à 3 conducteurs
depuis le point de distribution
du domicile
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre rigide de calibre 8.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre rigide de calibre 12.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
A. Connecteur de conduit (homologation UL ou CSA)
½"
(1,3 cm)
½"
(1,3 cm)
