6) Tolja be a tömködőt 1 a betöltőnyílásba 2.
7) Csatlakoztassa a hálózati csatlakozót az aljzatba.
Mixer
TUDNIVALÓ
►
Végezze az összeszerelést a kihajtható oldalon látható ábrák segítségével!
1) Helyezze fel a mixert a motorblokk o közepére oly módon, hogy a
nyíl
a tartóelemen a mixerkéssel 9 a
szimbólumra mutasson.
2) Forgassa el a mixert annyira, hogy a
nyíl a
szimbólumra mutasson.
3) Helyezze fel a mixer fedelét 6 a mixerkehelyre 7 oly módon, hogy a fedél 6
kiálló része pontosan a mixerkehely 7 fogantyúja mellett legyen (3. ábra).
Ügyeljen arra, hogy a kiálló rész a fogantyúnak pontosan arra az oldalára
kerüljön, ami felé a fogantyún lévő sín nyitott.
Forgassa el a fedelet 6 az óramutató járásával megegyező irányba oly
módon, hogy a fedél 6 reteszzárja a mixerkehely 7 fogantyúján lévő
sínbe érjen (4. ábra). Közben nyomja kissé lefelé a kiálló részt, hogy a
rögzítés biztosan a hasadékba nyúljon.

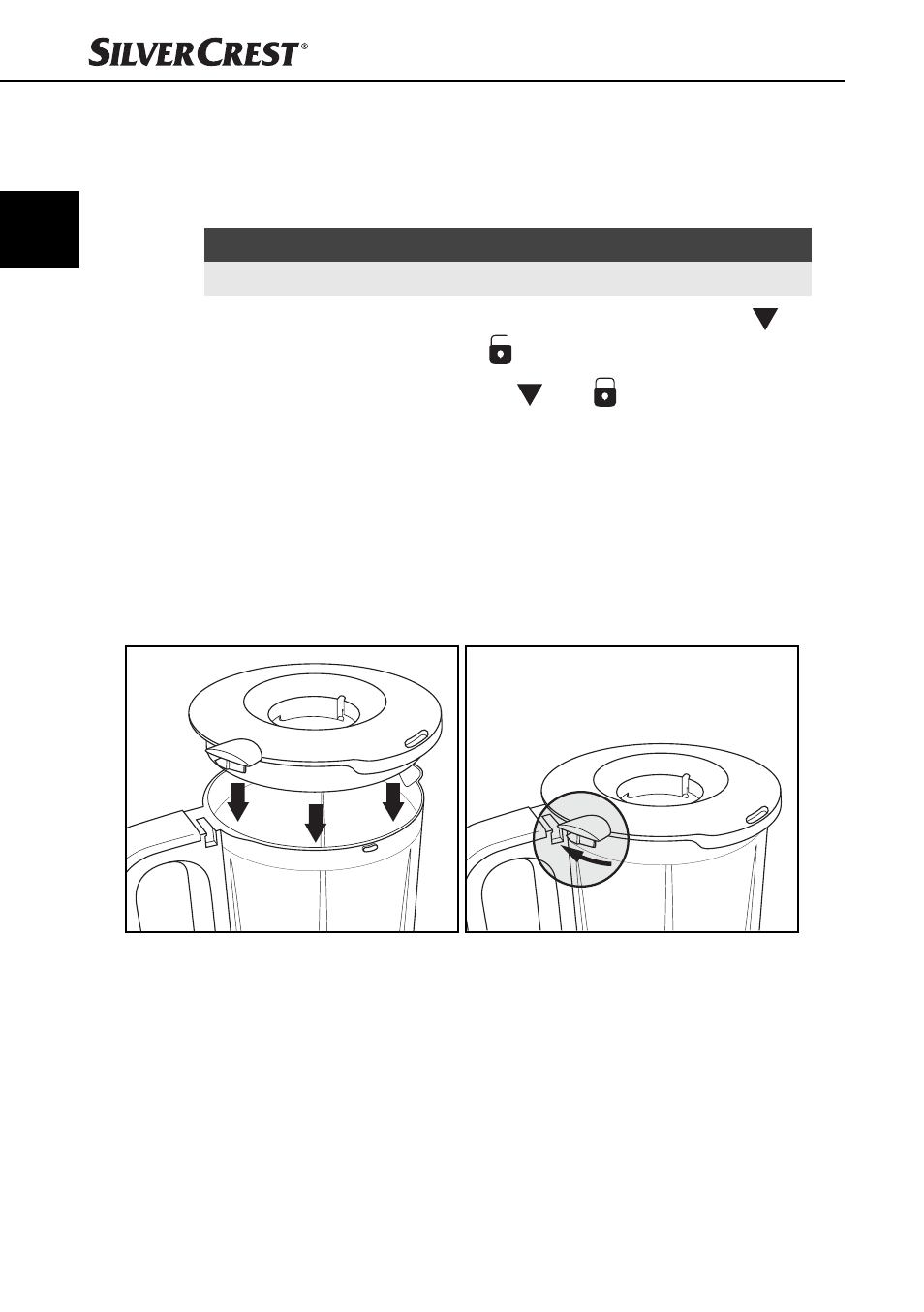

3. ábra
4. ábra
4) Helyezze a mixer záróelemét 5 a mixer fedelére 6 oly módon, hogy a
műanyag nyúlványok a fedél 6 vezetősínjeibe csússzanak. Forgassa el
a záróelemet 5 90°-kal, hogy megfelelően rögzüljön.
5) Csatlakoztassa a hálózati csatlakozót az aljzatba.
