33
IT
ALIANO
1 2
3
GND
XLR
+
_
1 2
3
GND
XLR
+
MIC
La sensibilità dell’ingresso audio è a livello microfonico.
L’alimentazione “Phantom” è disattivata. Uso: microfoni dinamici.
MIC PHANTOM
La sensibilità dell’ingresso audio è a livello microfonico.
L’alimentazione “Phantom” è attivata. Uso: microfoni ad elettrete.
LINE
La sensibilità dell’ingresso audio è a livello “linea”
L’alimentazione “Phantom” è disattivata. Uso: segnali a livello “linea”.

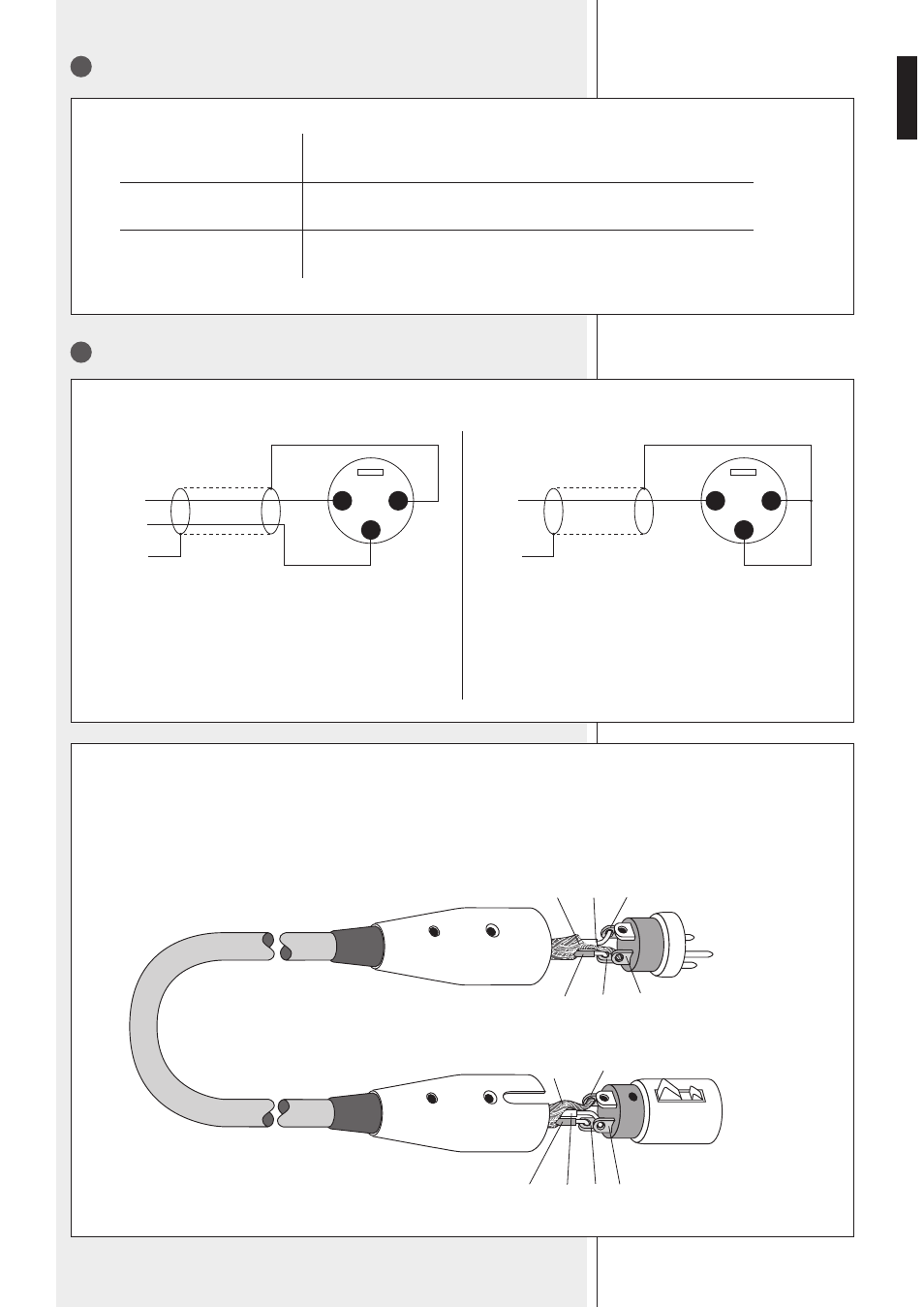

40 Ingresso audio MIC/LINE 4 (presa “combo XLR – jack 1/4”):
COLLEGAMENTO BILANCIATO + POSITIVO
–
NEGATIVO
GND MASSA
COLLEGAMENTO SBILANCIATO + POSITIVO
GND MASSA
1 – MASSA (SHIELD)
2 – POSITIVO (HOT)
3 – NEGATIVO (COLD)
CAVO CON CONNETTORI XLR PER IL COLLEGAMENTO DI UN MICROFONO
SHIELD
SHIELD
COLD
COLD HOT
3
3 2
1
1
HOT 2
PRESA XLR
39 Selettore dell’ingresso audio MIC/LINE 4.
