RCF ZM 2124 240W 6 Zones Powered Master Unit User Manual
Page 35
35
IT
ALIANO
NC
Normalmente chiuso
COM
Comune
NO
Normalmente aperto
48
MOH OUT LEVEL (livello dell'uscita MOH)
Controllo del livello dell'uscita “Music On Hold” (“musica d'attesa”).
Ruotarlo in senso orario per incrementare il livello od in senso antiorario per diminuirlo.
49
Uscita amplificata MOH OUT 8 Ω (connettore removibile)
Uscita monitor della musica (AUX 1 – 2) per un altoparlante avente impedenza 8 Ω
(potenza max.: 1 W).
Collegare il contatto “8 Ω” al terminale + dell'altoparlante ed il contatto “0” al
terminale –.
50
Uscita audio MOH OUT 600 Ω (connettore removibile)
Uscita audio bilanciata (0 dB) “Music On Hold” della musica (AUX 1 – 2).
51
Ingresso audio d'emergenza EMERGENCY INPUT (linea 100 V, connettore removibile)
Ingresso per segnali d'emergenza su linea 100 V.
52
Ingresso audio d'emergenza EMERGENCY INPUT (0 dB bilanciato, connettore
removibile)
Ingresso bilanciato per segnali d'emergenza aventi livello 0 dB.
53
Livello dell'ingresso audio d'emergenza EMERGENCY INPUT
Regola il livello dell'ingresso audio d'emergenza.
Ruotarlo in senso orario per incrementare il livello od in senso antiorario per diminuirlo.
l'
ingresso
d
'
emergenZa
emergency input
è
quello
che
ha
la
priorità
più
alta
ed
è
dotato
di
funZione
“vox”,
che
è
la
rilevaZione
automatica
della
presenZa
del
segnale
audio
(
quando
questo
supera
una
soglia
prefissata
)
all
'
ingresso
.
54
Ingresso per le basi microfoniche PAGING UNITS (porta RJ 45)
Fino a sei basi microfiche BM 2006 (con selezione su 6 zone) possono essere collegate in
cascata a questa porta.
55
Ingresso per il controllo remoto REMOTE CONTROL (porta RJ 45)
Ingresso per il collegamento di un controllo remoto RC 2946.
56
NC – COM – NO (connettore removibile)
Contatto pulito di un relè interno che si eccita quando un annuncio da base microfonica
è in corso.
Indicazioni:
57

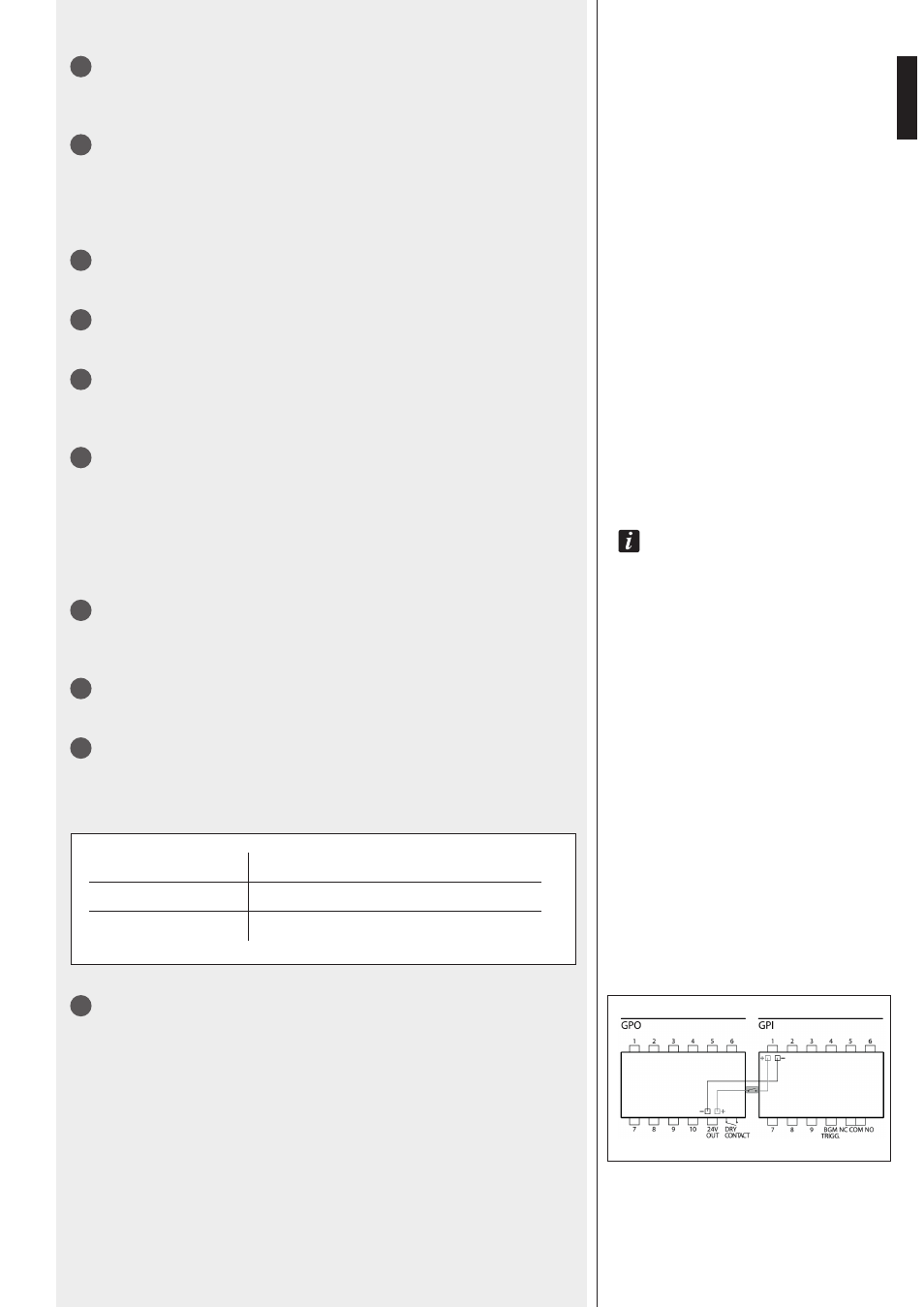

Ingressi logici GPI (“Generic Purpose Inputs”, connettore removibile)
Ingressi logici attivabili da comandi di altri dispositivi.
Tramite menù (mostrato sul display), la funzione dei 9 ingressi logici può essere scelta tra
3 opzioni:
- ZONE TRIGGER: quando un ingresso logico (GPI) è collegato all’uscita 24 V
OUT, la zona (il “bus” della musica) e l’uscita logica (GPO) aventi lo stesso
numero sono attivate;
- HIGH TRIGGER: quando un ingresso logico (GPI) non è collegato all’uscita
24 V OUT, l’uscita logica (GPO) avente lo stesso numero è attivata;
- LOW TRIGGER: quando un ingresso logico (GPI) è collegato all’uscita 24 V
OUT, l’uscita logica (GPO) avente lo stesso numero è attivata.
È presente un decimo ingresso logico nominato BGM TRIGG. che (se
collegato
all'uscita GPO 24V OUT
) dà la priorità dell’ingresso AUX PAGING.
