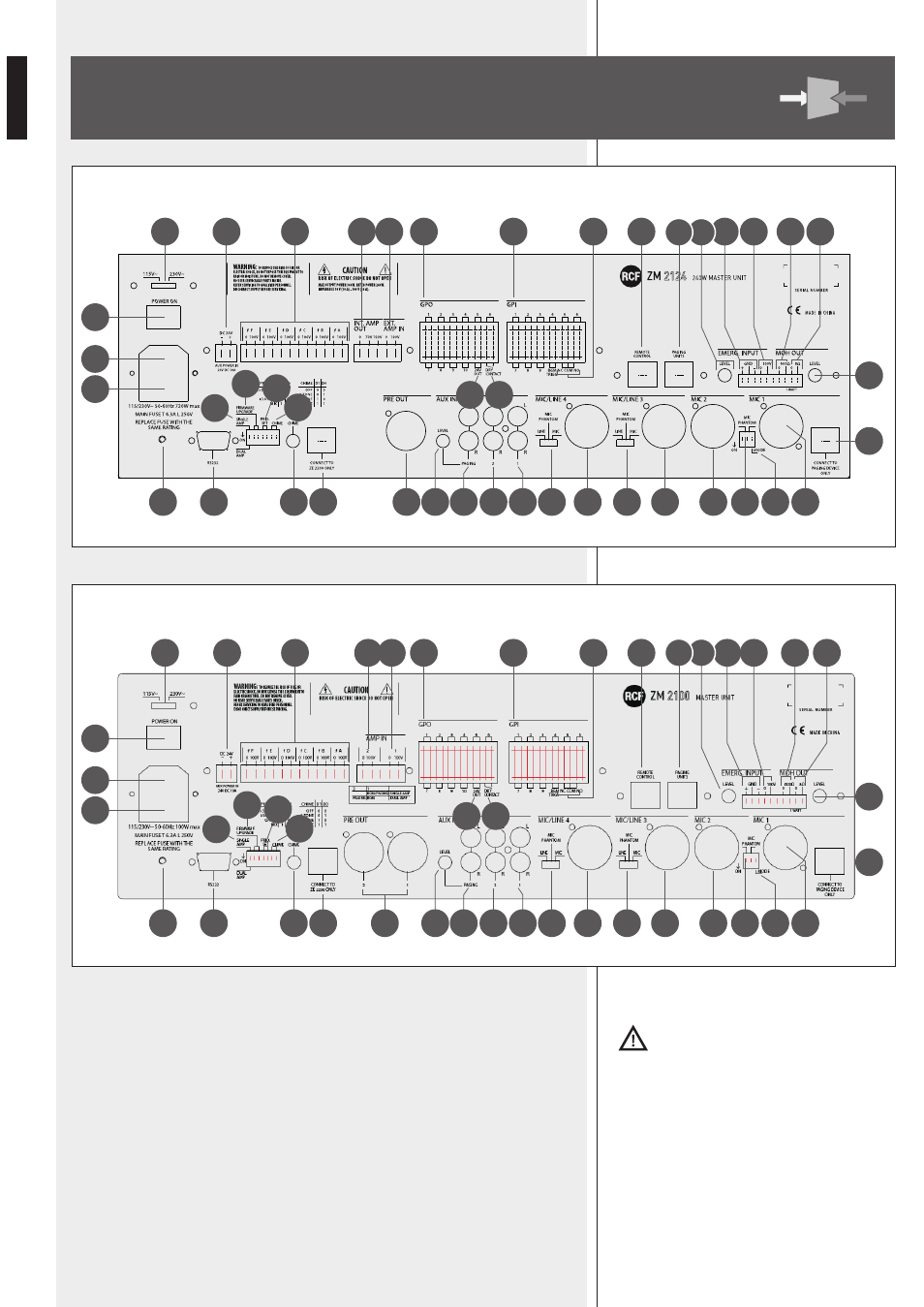

Rückseite, 50 deu tsch, Hauptschalter power on (o = aus, i = ein) – RCF ZM 2124 240W 6 Zones Powered Master Unit User Manual
Page 50: Eingang für das stromnetzkabel
50
DEU
TSCH
RÜCKSEITE
p
Wahlschalter der Netzspannung (115 - 230 V c.a.)
ACHTUNG
: BEVOR MAN DAS GERÄT VERSORGT SICHERSTELLEN, DASS DIE AUSGEWÄHLTE NETZSPANNUNG DER
NETZSPANNUNG ENTSPRICHT.
[
Hauptschalter
POWER ON
(O = Aus, I = Ein)
]
Eingang für das Stromnetzkabel.
A
Sicherung (Netzversorgung)
Immer den unter dem Eingang für das Stromkabel angegebenen Sicherungstyp benutzen.
S
CHASSIS GROUN
D
(Punkt für die Erdung des Geräts)
