58
DEUTSCH
Nur ZM 2100: wenn man einen externen Verstärker für jeden Bereich benutzt, jeden
Eingang eines externen Verstärkers am entsprechenden Ausgang der Lautsprecher des
Bereichs anschließen, hier als Audio-Ausgang 0 dB benutzt (siehe nachstehenden
Abschnitt im Handbuch “ZM 2100 – Umschaltung der Bereiche mit Signalen 0 dB”).
66
Eingang Stromversorgung DC 24 V (entfernbarer Steckverbinder)
Eingang für die sekundäre Stromversorgung 24 V c.c. (z.B. Batterien) für die
Funktion der Zentraleinheit bei Stromausfall des Hauptstromnetzes.
Die Polarität +/- der Anschlüsse gründlich überprüfen.
Das Modell ZM 2100 erlaubt die Benutzung von einem oder mehreren externen
Verstärkern für jeden der 6 Bereiche.
Alle internen Relais der Zentraleinheit ZM 2100 werden (in diesem Fall) benutzt, um Audio-
Signale der hohen Stufe (0 dB) statt Leitungen 100V (am Ausgang von Lautsprechern zu
schalten. Die Zentraleinheit ZM 2100 muss auf dem Modus mit doppeltem Verstärker
eingestellt sein (mittels entsprechendem Dip-Switch
28 .
ANSCHLÜSSE
Den Ausgang PRE OUT 1 34 direkt am Eingang AMP IN 1 63 und den Ausgang
PRE OUT 2 34
am Eingang AMP IN 2
64 .
Die Ausgänge A ÷ F 65 an den Eingängen der externen Verstärker anschließen.
HINWEISE :
- Die speziellen Kabel müssen verlegt werden;
- Alle Kontakte "100 V" der Einheit ZM 2100 werden hier für Audio-
Signale benutzt;
- Alle Kontakte "0" der Einheit ZM 2100 werden hier für die Masse
benutzt.
ZM 2100 – UMSCHALTUNG DER
BEREICHE MIT SIGNALEN 0 dB
F
E
D
A
B
C
F E D C B A
ANSCHLÜSSE
HINWEISE

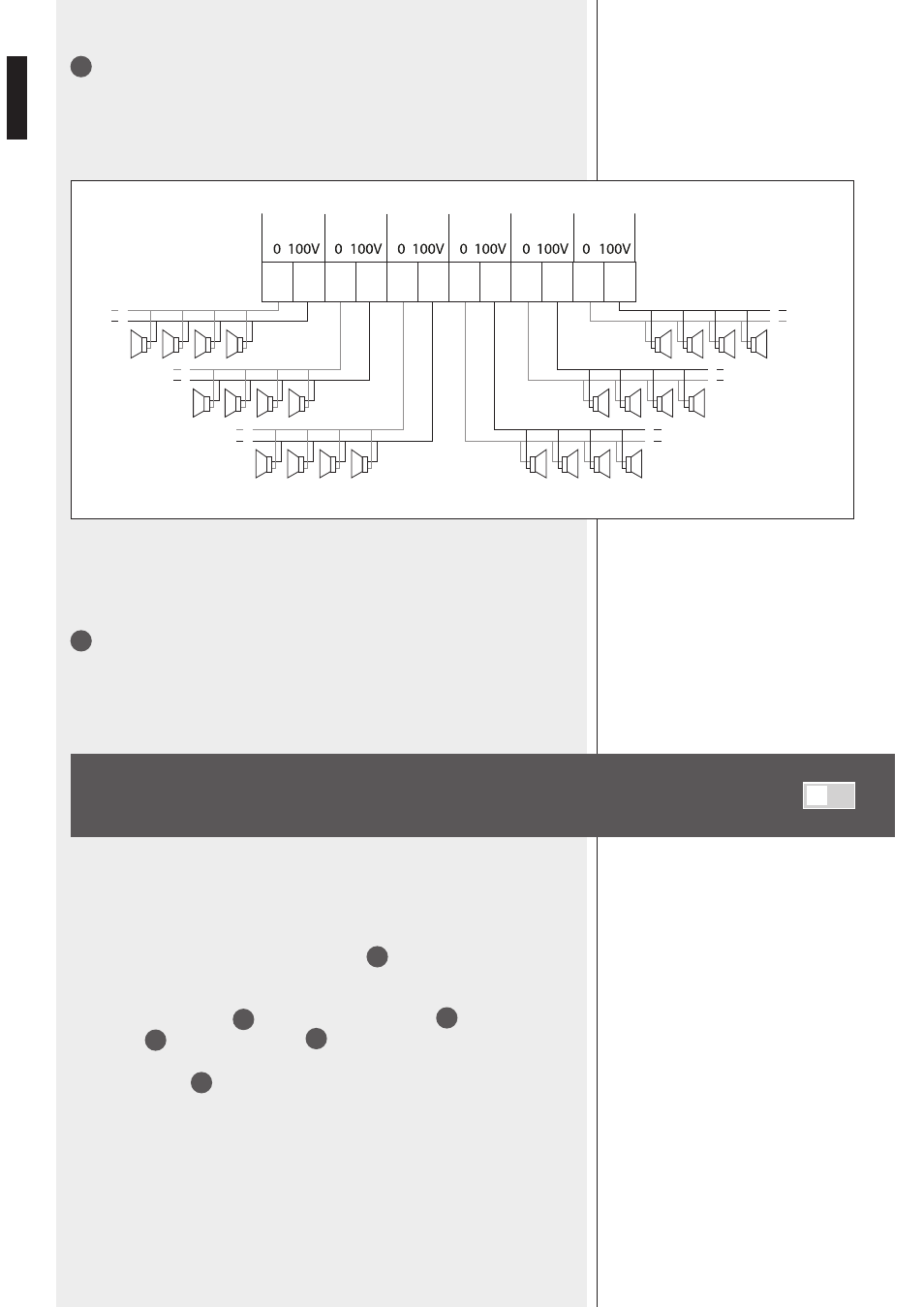

65 Ausgänge des Bereichs A ÷ F, Leitungen 100 V für Lautsprecher (entfernbarer
Steckverbinder) . Sechs Ausgänge (Leitungen 100 V, für die Kommunikation der
Bereiche) für Lautsprecher. In den Konfigurationen mit einem oder zwei Verstärkern für
alle Bereiche, darf die Gesamtleistung der Lautsprecher (sie Summe aller 6 Bereiche)
nicht über 240 W liegen und jeder muss über den Eingang für Leitung 100 V verfügen.
