RCF ZM 2124 240W 6 Zones Powered Master Unit User Manual
Page 52
52
DEU
TSCH
35
AUX INPUT 3 PAGING LEVEL (Eingangs-Lautstärke AUX PAGING)
Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links drehen, um leiser zu stellen.
36
AUX INPUT 3 PAGING (Eingang AUX PAGING, unausgeglichen, doppelter
Steckverbinder RCA)
DEN LOGISCHEN EINGANG
BGM TRIGG
FÜR DIE AKTIVIERUNG UND DIE PRIORITÄTEN IM BUS
(PAGING) WENN MIT GPO 24V OUT VERBUNDEN.
37
AUX INPUT 2 PAGING (Eingang AUX 2, unausgeglichen, doppelter Steckverbinder RCA)
38
AUX INPUT 1 PAGING (Eingang AUX 1, unausgeglichen, doppelter Steckverbinder RCA)
DIE BEIDEN KANÄLE EINES STEREO-SIGNALS AN EINEM EINGANG
AUX
WERDEN IN MONO SUMMIERT

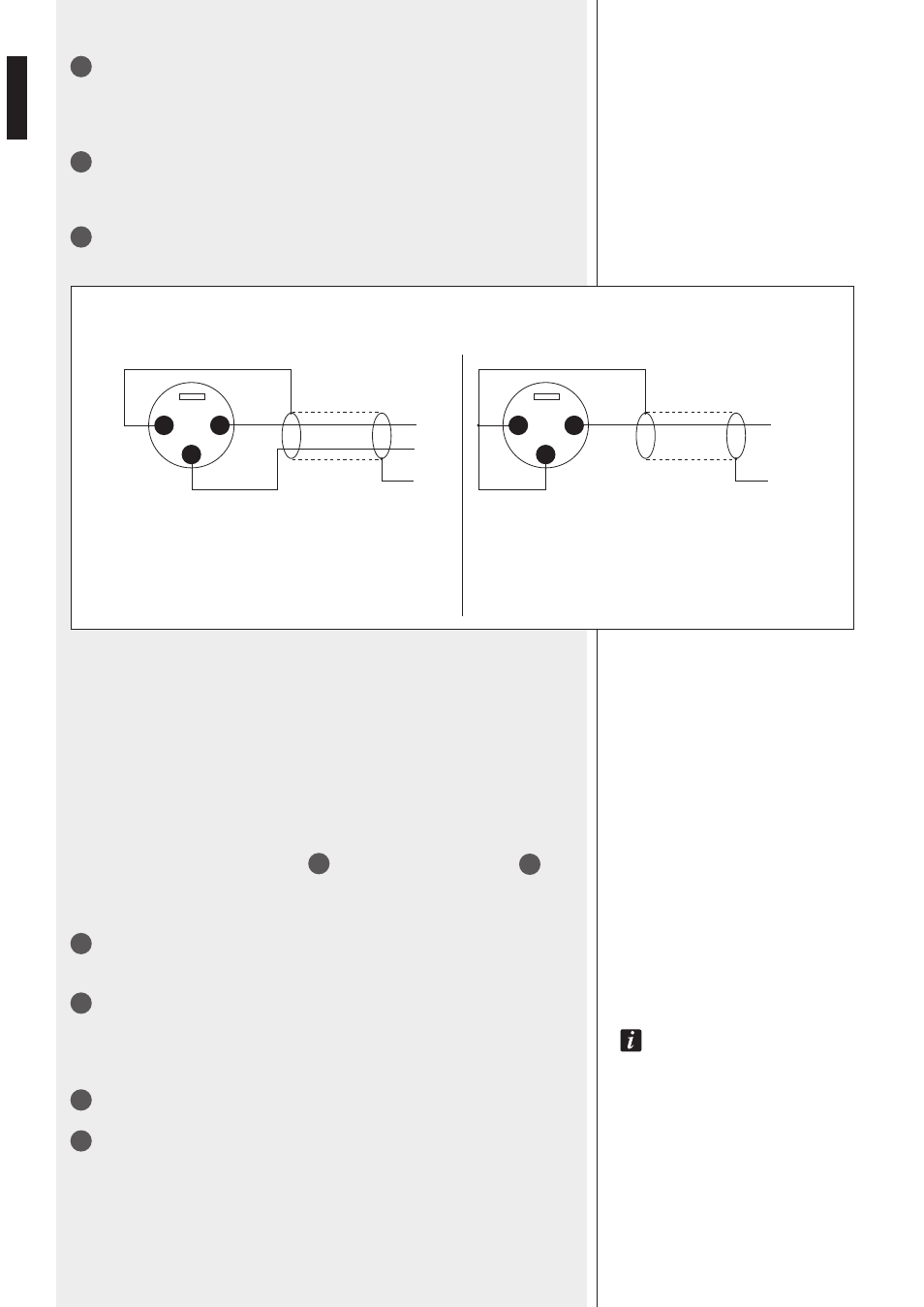

AUSGEWOGENER ANSCHLUSS
+
POSITIV
–
NEGATIV
GND MASSE
UNAUSGEWOGENER ANSCHLUSS
+ POSITIV
GND MASSE
1
1
2
2
3
3
GND
GND
XLR
XLR
+
+
_
AUSGEWOGENER AUSGANG (0 dB) DES INTERNEN VORVERSTÄRKER
32
Lautstärkenkontrolle CHIME des Warntons.
Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links drehen, um leiser zu
stellen. Um den Warnton anzuhören, eine Ansage an einem Mikrofon BM 3022 machen
oder die Kontakte 3 und 6 des Ports RJ45 des Eingangs MIC 1 kurzschließen.
33
CONNECT TO ZE 2200 ONLY
Port RJ 45 nur für den Anschluss der ersten Erweiterungs-Einheit (mit 6 Bereichen) ZE
2200 zu benutzen.
34
PRE OUT
Das Modell ZM 2124 hat nur einen Ausgang mit Steckverbinder XLR.
Im Modus mit doppeltem Verstärker (intern und extern), diesen Ausgang am Eingang
des externen Verstärkers (nur für Ansagen bestimmt) anschließen.
Das Modell ZM 2100 hat zwei Ausgänge (1, 2) mit Steckverbindern XLR.
Im Modus mir einzelnem Verstärker, den Ausgang 1 am Eingang des externen
Verstärkers anschließen (für Ansagen und Musik benutzt).
Im Modus mit doppeltem Verstärker, den Ausgang 1 am Eingang des ersten externen
Verstärkers anschließen, der für die Hintergrundmusik benutzt wird und den Ausgang
2 am Eingang des zweiten Verstärkers anschließen, der für die Ansagen benutzt wird.
Wenn man einen oder mehrere externe Verstärker für jeden Bereich benutzt (nur ZM
2100), den Ausgang 1 direkt an AMP IN 1
63
und den Ausgang 2 an AMP IN 2
64
anschließen (siehe Abschnitt im Handbuch “ZM 2100 - Umschaltung der Bereiche mit
Signalen 0 dB”).
