38
IT
ALIANO
Solo ZM 2100: quando si utilizza un amplificatore esterno per ciascuna zona, collegare
ogni ingresso di un amplificatore esterno alla rispettiva uscita diffusori di zona, qui
usata come uscita audio 0 dB (vedere la sezione successiva del manuale “ZM 2100 –
Commutazione delle zone con segnali a 0 dB”).
66 Ingresso alimentazione DC 24 V (connettore removibile)
Ingresso per alimentazione secondaria a 24 V c.c. (es. batterie) per il funzionamento
dell'unità centrale nel caso che l'alimentazione principale da rete non sia al momento
disponibile.
Controllare attentamente la polarità + / – dei collegamenti.
Il modello ZM 2100 permette di utilizzare uno o più amplificatori esterni per ciascuna
delle 6 zone.
Tutti i relè interni dell’unità centrale ZM 2100 sono (in questo caso) usati per commutare
segnali audio ad alto livello (0 dB) invece di linee 100 V (in uscita da amplificatori).
L’unità centrale ZM 2100 deve essere impostata nella modalità “doppio amplificatore”
tramite il rispettivo dip-switch
28 .
CONNESSIONI
Collegare l’uscita PRE OUT 1 34 direttamente all’ingresso AMP IN 1 63 e l’uscita
PRE OUT 2 34 all’ingresso AMP IN 2 64 .
Collegare le uscite A ÷ F 65 agli ingressi degli amplificatori esterni.
NOTE:
- devono essere realizzati cavi appositi;
- tutti i contatti “100 V” dell’unità ZM 2100 sono qui usati per i segnali audio;
- tutti i contatti “0” dell’unità ZM 2100 sono qui usati per la massa.
ZM 2100 – COMMUTAZIONE DELLE
ZONE CON SEGNALI A 0 dB
F
E
D
A
B
C
F E D C B A
CONNESSIONI
NOTE

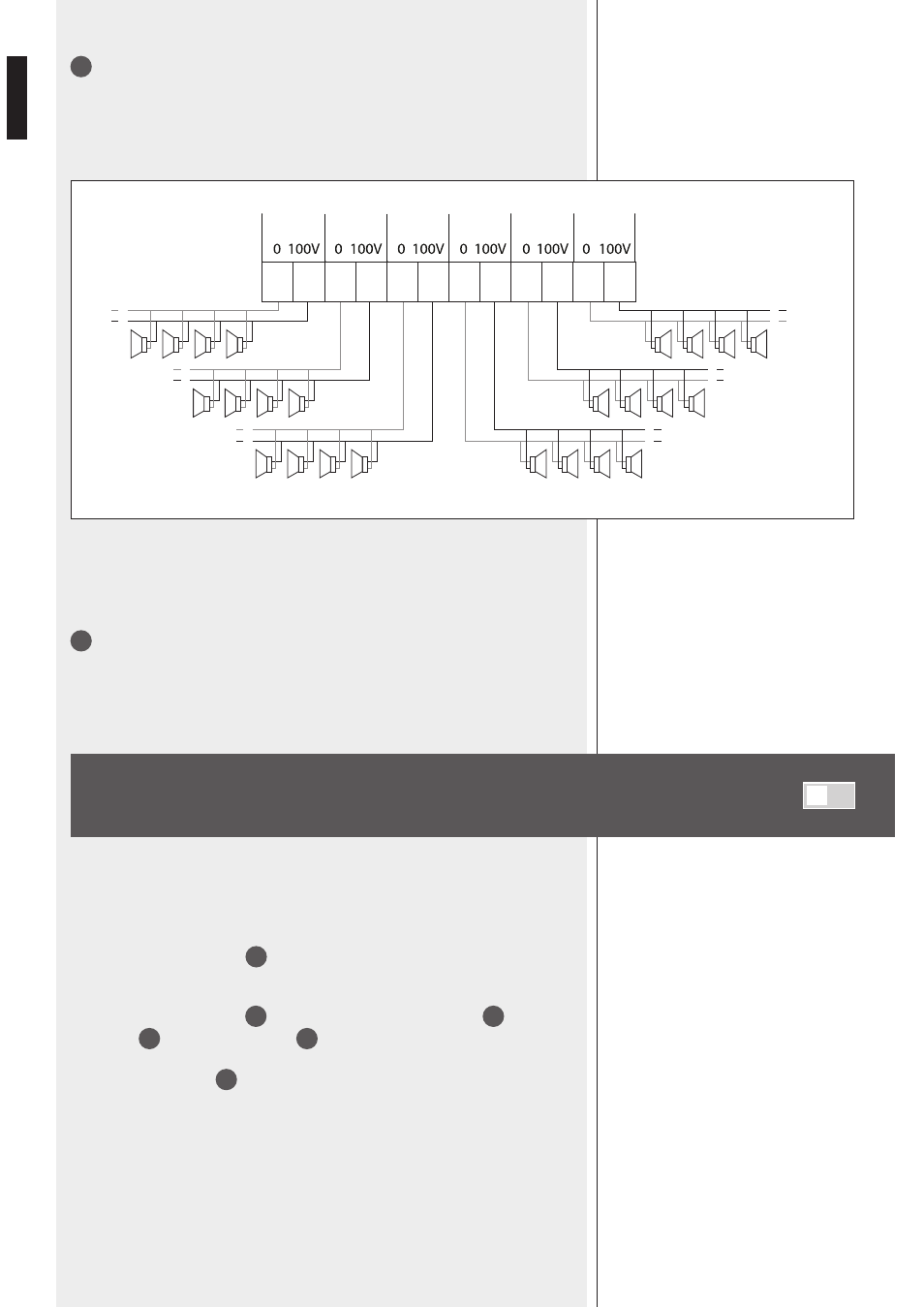

65 Uscite di zona A ÷ F, linee 100 V per diffusori acustici (connettore removibile)
Sei uscite (linee 100 V, soggette alla commutazione delle zone) per diffusori acustici.
Nelle configurazioni con uno o due amplificatori per tutte le zone, la potenza totale dei
diffusori acustici (la somma di tutte le 6 zone) non deve eccedere i 240 W ed ognuno
deve avere l’ingresso per linea 100 V.
