Eingang für Leitung 100 V AMP IN 1 (nur ZM 2100, entfernbarer Steckverbinder)
Eingang für den Anschluss des Ausgangs 100 V des ersten externen Verstärkers
(wenn alle Bereiche nur von einem oder zwei Verstärkern bedient werden. Im
zweiten Fall einer für die Ansagen über Mikrofon und einer für die Hintergrundmusik).
Wenn die Zentraleinheit ZM 2100 im Modus “einzelner Verstärker” eingestellt ist
(mittels entsprechendem Dip-Switch
28
),
wird der externe Verstärker sowohl für die
Ansagen, als auch für die Hintergrundmusik benutzt
.
Wenn die Zentraleinheit ZM 2100 im Modus “doppelter Verstärker” eingestellt ist, wird
der erste externe nur für die Hintergrundmusik benutzt.
DER ERSTE EXTERNE VERSTÄRKER MUSS ÜBER DIE AUSREICHENDE LEISTUNG
(MAX.:
240 W
) FÜR ALLE LAUTSPRECHER VERFÜGEN.
Wenn ein externer Verstärker für jeden Bereich benutzt wird, den Ausgang PRE OUT 1
[34] direkt am Eingang AMP IN 1 anschließen
63
(siehe nachstehenden Abschnitt des
Handbuchs “ZM 2100 – Umschaltung der Bereiche mit Signalen 0 dB”); alle Eingänge
der externen Verstärker werden an den Ausgängen für Lautsprecher angeschlossen
65
(hier als sechs Audio-Ausgänge 0 dB benutzt, einer pro Bereich).
64
Eingang für Leitung 100 V AMP IN 2 (nur ZM 2100, entfernbarer Steckverbinder)
Eingang für den Anschluss des Ausgangs 100 V des zweiten externen Verstärkers
(wenn alle Bereiche nur von zwei Verstärkern bedient werden, einer für die Ansagen und
einer für die Hintergrundmusik).
Der zweite externe Verstärker wird nur für die Ansagen benutzt.
DER ZWEITE EXTERNE VERSTÄRKER MUSS ÜBER DIE AUSREICHENDE LEISTUNG
(MAX.
240 W
) FÜR ALLE LAUTSPRECHER VERFÜGEN.
Wenn ein externer Verstärker für jeden Bereich benutzt wird, den Ausgang PRE OUT 2
34
direkt am Eingang AMP IN
64
(siehe nachstehenden Abschnitt des Handbuchs
“ZM 2100 – Umschaltung der Bereiche mit Signalen 0 dB”); alle Eingänge der externen
Verstärker werden an den Ausgängen für Lautsprecher angeschlossen
65
(hier als
sechs Audio-Ausgänge 0 dB benutzt, einer pro Bereich).

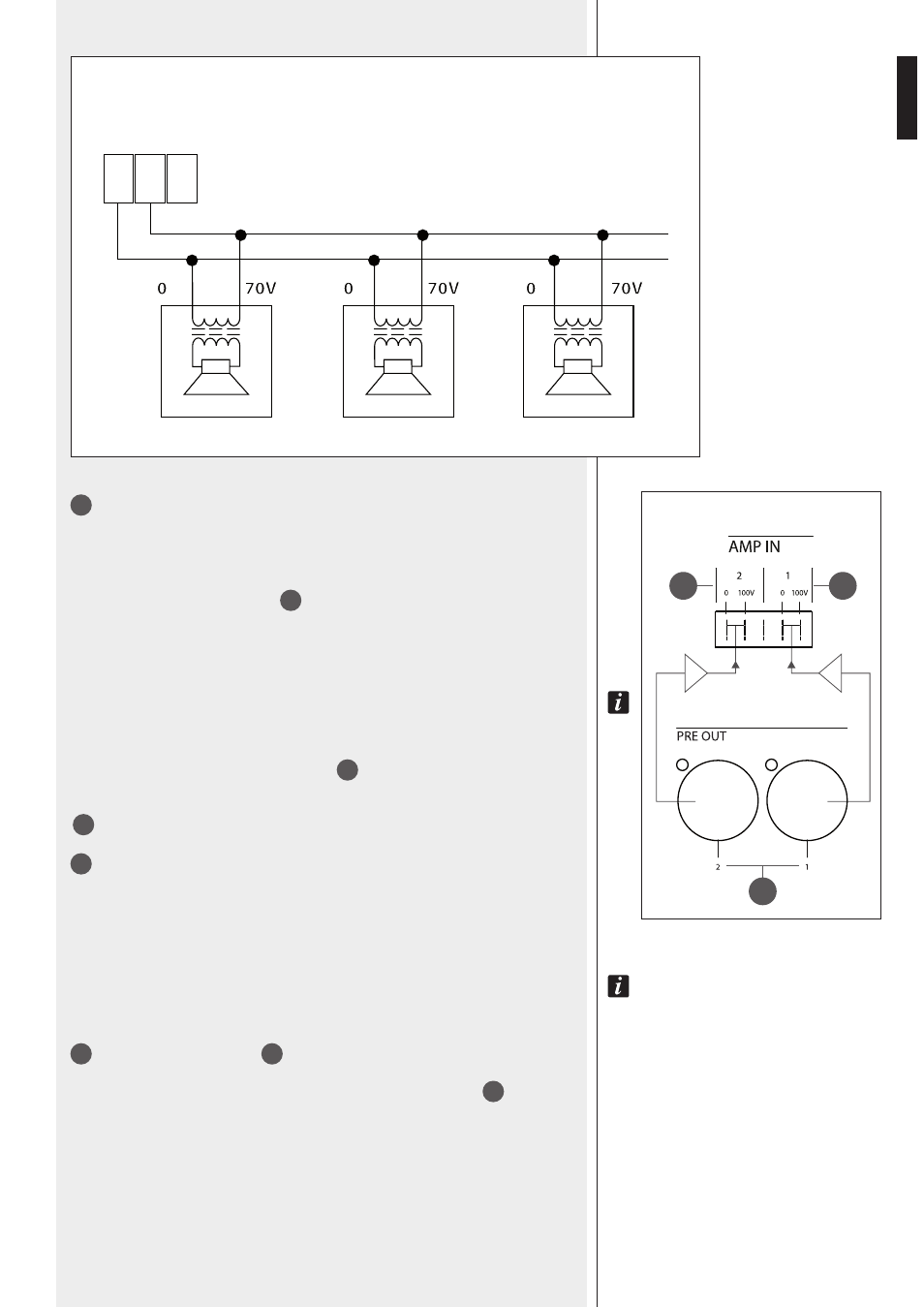

LEITUNG MIT KOSNTANTER SPANNUNG VON 70 V
0 70V 100V
64
63
34
0 dB
0 dB
100 V
