56
DEUTSCH

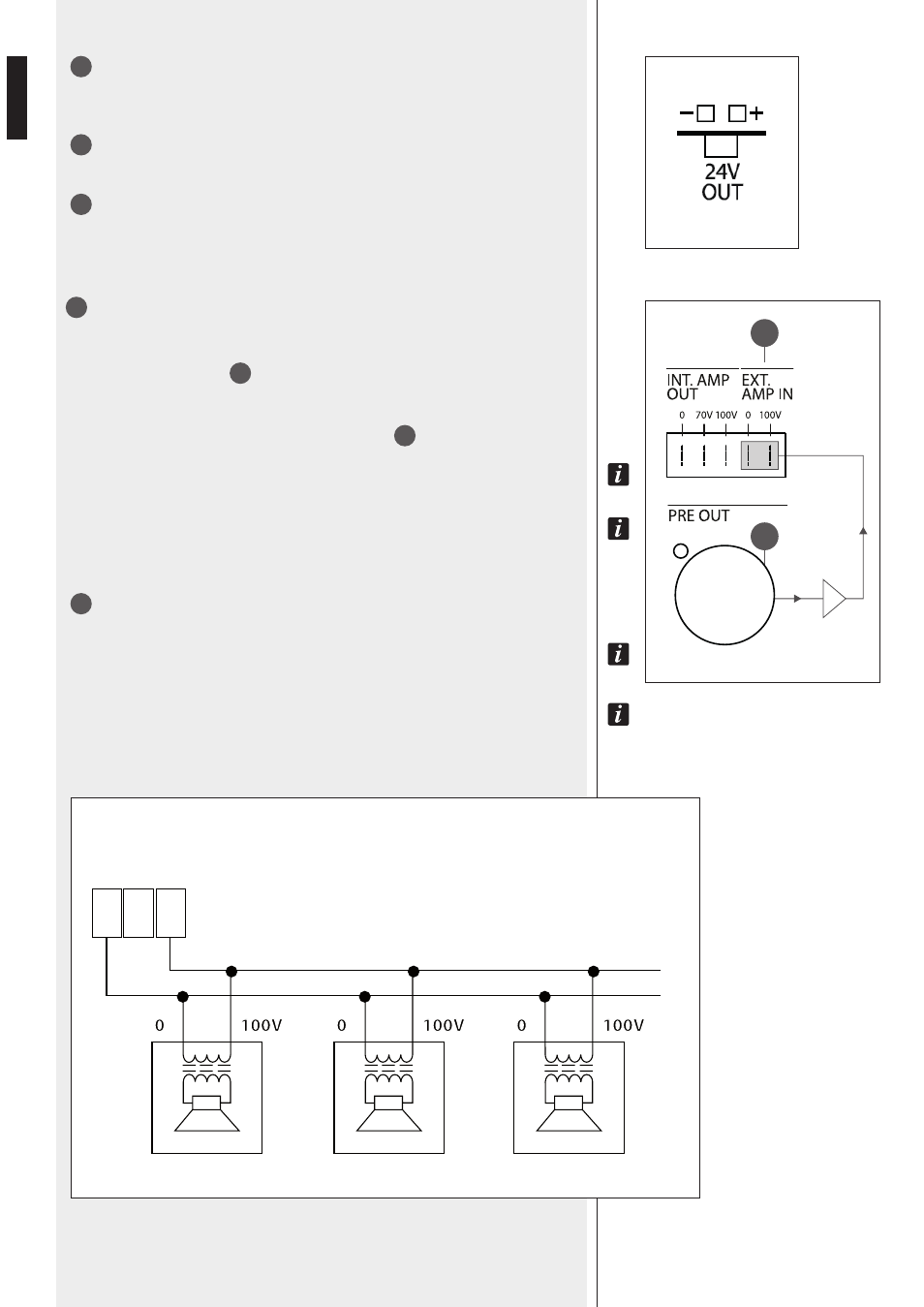

58 Ausgang 24 V OUT (entfernbarer Steckverbinder)
Ausgang 24 V c.c. verfügbar für die Aktivierung der logischen Eingänge GPI und die
Versorgung der externen Kontrollen (I max:
800 mA).
59 Sauberer Kontakt für Fehlermeldungen DRY CONTACT (entfernbarer Steckverbinder)
“Sauberer” Kontakt, der schließt, wenn ein Fehler in der Zentraleinheit ermittelt wird.
60 Logische Ausgänge GPO (“Generic Purpose Outputs”, entfernbarer Steckverbinder)
10 aktive logische Ausgänge (die 2 Kontakte sind in Kurzschluss) während einer Ansage zu
den entsprechenden Bereichen oder wegen Aktivierung eines logischen Eingangs GPI.
Zum Beispiel: während einer Ansage über Mikrofon zum Bereich 3 ist der logische
Ausgang GPO 3 aktiv.
61 Eingang für Leitung 100 V EXT. AMP IN (nur ZM 2124, entfernbarer Steckverbinder)
Eingang für den Anschluss des Ausgangs 100 V des externen Verstärkers, wenn die
Zentraleinheit ZM 2124 auf dem Modus mit doppeltem Verstärker eingestellt ist (mittels
entsprechendem Dip-Switch
28 ).
Der externe Verstärker wird nur für die Mikrofonansagen benutzt und sein Eingang
muss am Audio-Ausgang PRE OUT angeschlossen sein
34 .
DER EXTERNE VERSTÄRKER MUSS AUSREICHEND LEITUNG FÜR ALLE LAUTSPRECHER LIEFERN
(EMPFOHLENES MODELL
240 W , WIE DIE LEISTUNG DES INTERNEN VERSTÄRKERS).
WENN DIE ZENTRALEINHEIT
ZM 2124
IM MODUS FÜR EINZELNEN VERSTÄRKER EINGESTELLT
IST, DARF DER EINGANG EXT . AMP IN NICHT ANGESCHLOSSEN SEIN.
62 DIREKTER AUSGANG FÜR LAUTSPRECHER INT. AMP OUT (NUR ZM 2124 ,
ENTFERNBARER STECKVERBINDER)
DIREKTER AUSGANG (LEITUNG 100 / 70 V ) DES INTERNEN VERSTÄRKERS FÜR
LAUTSPRECHER, DER NICHT DER BEREICHSUMSCHALTUNG UNTERLIEGT.
JEDER LAUTSPRECHER MUSS MIT EINEM TRANSFORMATOR MIT EINGANGS-SPANNUNG
VERSEHEN SEIN, DIE GLEICH DER DER LEITUNG IST (
100 / 70 V
).
DIE GESAMTLEISTUNG DER LAUTSPRECHER (UNTER BEACHTUNG ALLER 6 BEREICHE)
DARF NICHT ÜBER DER MAXIMALEN LEISTUNG (
240 W
) DES VERSTÄRKERS LIEGEN.
61
34
0 dB
100 V
LEITUNG MIT KOSNTANTER SPANNUNG VON 100 V
0 70V 100V
