ALIANO

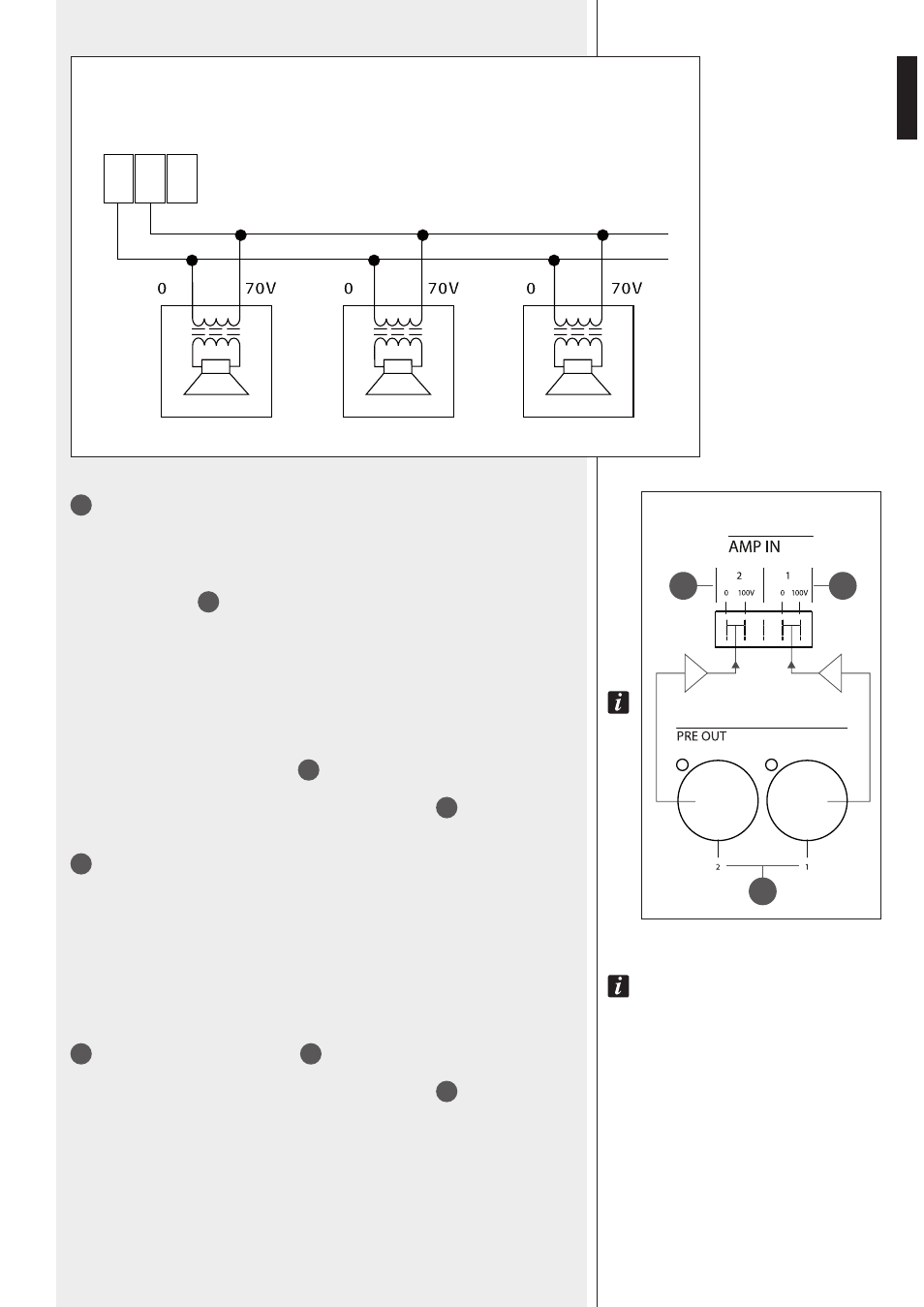

Ingresso per linea 100 V AMP IN 1 (solo ZM 2100, connettore removibile)

Ingresso per la connessione dell'uscita 100 V del primo amplificatore esterno (quando
tutte le zone sono servite solo da uno o due amplificatori, nel secondo caso uno per gli
annunci microfonici ed uno per la musica di sottofondo).
Se l'unità centrale ZM 2100 è impostata nella modalità “singolo amplificatore” (tramite
il rispettivo dip-switch

), l'amplificatore esterno è usato sia per gli annunci sia per la

musica di sottofondo.
Se l'unità centrale ZM 2100 è impostata nella modalità “doppio amplificatore”, il primo
amplificatore esterno è usato solo per la musica di sottofondo.

primo

amplificatore

esterno

deve

avere

potenZa

sufficiente

(

massima

: 240 w)

per

tutti

diffusori

acustici

Nel caso si utilizzi un amplificatore esterno per ogni zona, collegare l'uscita PRE OUT 1
[34] direttamente all'ingresso AMP IN 1

(vedere la sezione successiva del manuale

“ZM 2100 – Commutazione delle zone con segnali a 0 dB”); tutti gli ingressi degli
amplificatori esterni si collegano alle uscite per diffusori acustici

(qui usate come sei

uscite audio a 0 dB, una per zona).

Ingresso per linea 100 V AMP IN 2 (solo ZM 2100, connettore removibile)

Ingresso per la connessione dell'uscita 100 V del secondo amplificatore esterno (quando
tutte le zone sono servite solo da due amplificatori, uno per gli annunci ed uno per la
musica).
Il secondo amplificatore esterno è usato solo per gli annunci.

secondo
