13. Display:
Zeigt Einstellungen an, beispielsweise des Funktionsmodus’ oder des
Metronoms.
14. UP/DOWN-Tasten:
Zur Auswahl der Werte diverser Einstellungen.
15. METRONOME-Taste/LED:
Zum Ein-/Ausschalten des Metronoms.Bei aktivier-
tem Metronom leuchtet die LED. Durch längeres Drücken der Taste gelangen Sie
in den Metronom-Einstellungsmodus, wo sie diverse Einstellungen am Metro-
nom vornehmen können.

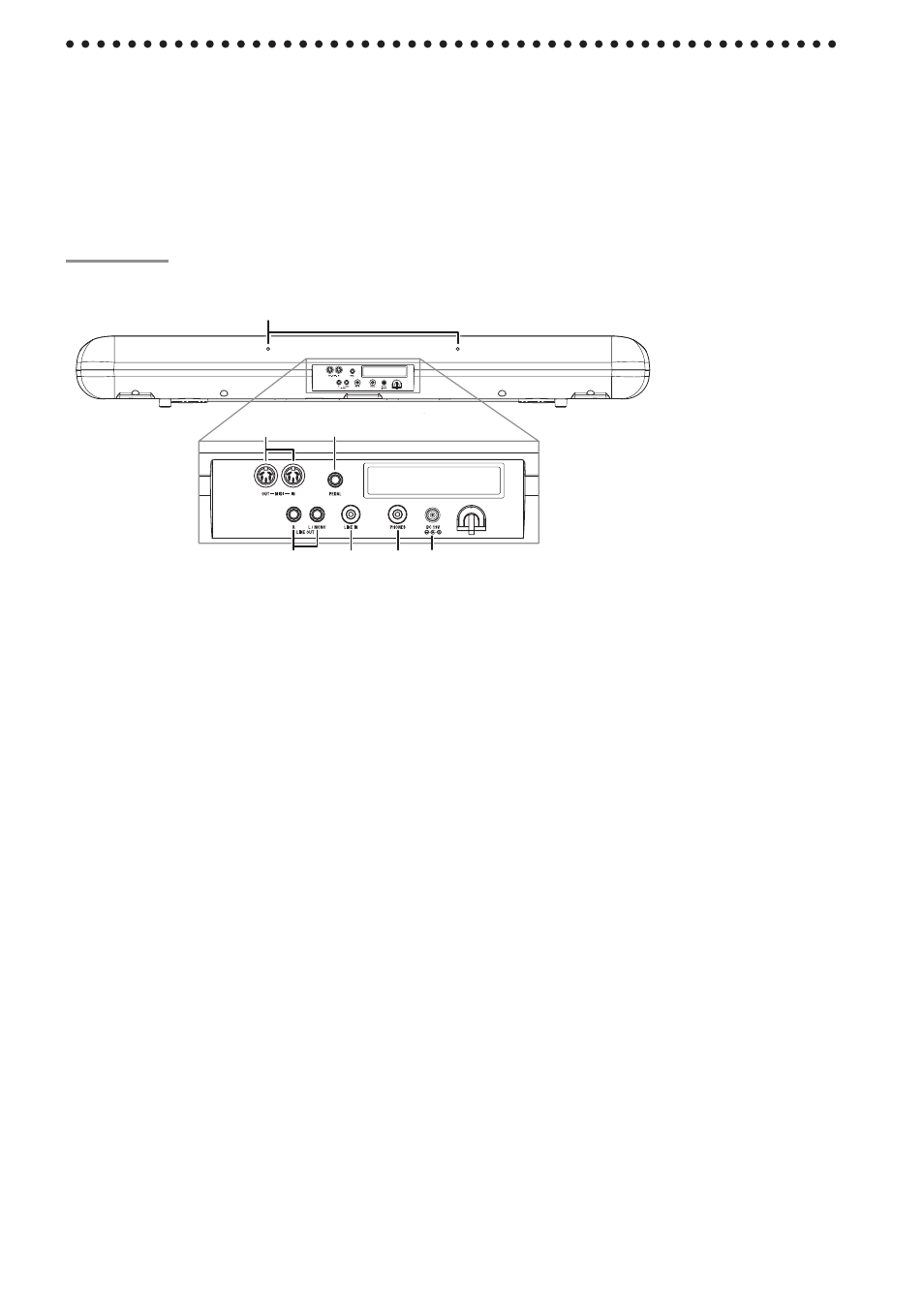

Rückseite
5
4
7
6
2
3
1
1. Löcher für Notenpult:
Löcher für das mitgelieferte Notenpult
2. MIDI (IN, OUT) Buchsen:
Buchsen für den Anschluss anderer MIDI Geräte (Se-
quenzer, Keyboards usw.).
OUT:
Datenausgang
(muss an die MIDI IN Buchse des anderen MIDI Geräts angeschlossen wer-
den).
IN:
Dateneingang
(muss an die MIDI OUT Buchse des anderen MIDI Geräts angeschlossen
werden).
3. PEDAL-Buchse:
Zum Anschluss des mitgelieferten Dämpferpedals.
4. LINE OUT (L/MONO, R) Buchsen:
Audio-Ausgänge. Schließen Sie an diese Buch-
sen eine externe Verstärkeranlage an. (Für HiFi-Systeme ist nicht die PHONE Buch-
se, sondern die AUX oder LINE IN Buchsen zu verwenden). Zur Mono-Verstärkung
des SP-280 ist die Einzelbuchse L/MONO zu benutzen. Mit dem VOLUME-Knopf
wird die Ausgangslautstärke reguliert.
5. LINE IN-Buchse:
Stereo-Miniklinken-Audioeingang. Zum Anschluss an den Au-
dioausgang (AUX Out) einer Audioquelle oder eines weiteren elektronischen Mu-
sikinstruments.
Regeln Sie den Pegel des Eingangssignals am angeschlossenen Gerät.
6. Kopfhörer- (PHONES)-Buchse:
Zum Anschluss von Kopfhörern mit Stereo-Mi-
niklinkensteckern.An der Buchse liegt dasselbe Audiosignal an wie an der Kopfhö-
rerbuchse auf der Vorderseite des SP-280.
Bei angeschlossenem Kopfhörer werden die Lautsprecher stumm geschaltet.
7. DC 19V-Buchse:
Schließen Sie den mitgelieferten Wechselstrom-Adapter an diese
Buchse an.
