F14
Préamplificateur NAC 152 XS
17.2 Façade arrière du NAC 152 XS
Note : L’entrée aux 2 du NAC 152XS est équipée de 2
prises. La prise de droite (pourvue d’origine d’un bouchon)
inclue une alimentation et est prévue pour connecter un
préamplificateur phono Naim Stageline ou SuperLine.
Note : L’interface RS 232 est une évolution optionnelle.
Elle peut être spécifiée au moment de la commande ou
installée ultérieurement. Pour de plus amples informations,
contactez votre distributeur local ou Naim Audio
directement.
Note : Le NAC 152 XS utilise plusieurs technologies afin de
réduire les effets microphoniques. Une certaine mobilité
du circuit imprimé et des prises est normale lors du
raccordement et du déraccordement des câbles.
v1
nég
nc
nc v2
Entrées cd, tuner,
hdd, av et aux
pos
nég
pos
v1 v2
Entrée aux 2
(alternative)
volume Prise d’entrée
en façade
mute sélection des
sources

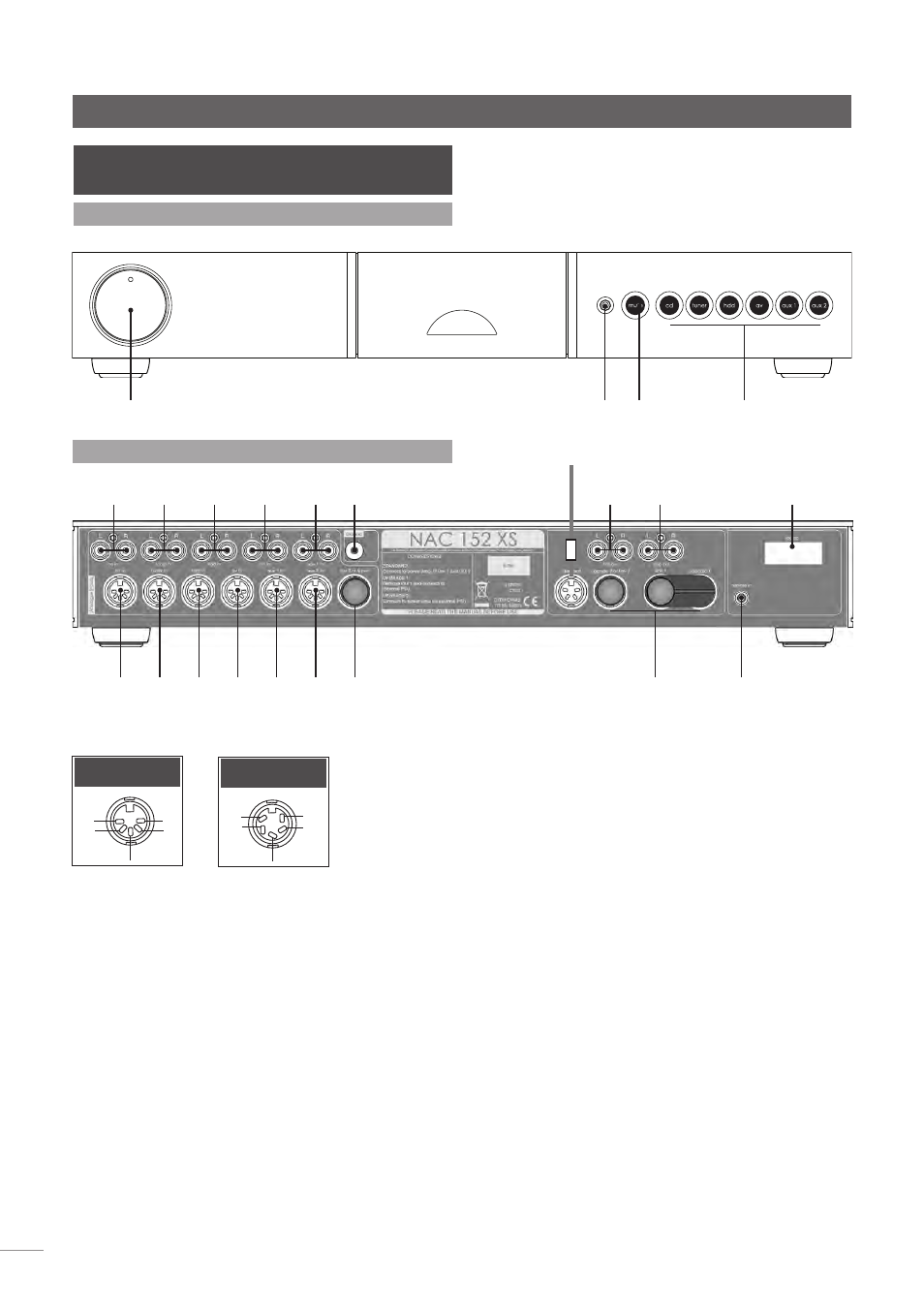

17 Commandes et Raccordements du
NAC 152 XS
17.1 Façade avant du NAC 152 XS
to power amplifier with internal power supply
terre signal
entr
cd
entr
tuner
entr
hdd
entr
aux 1
entr
av
entrée aux 2 et
alimentation étage
phono (bouchon en
place)
amélioration de
l’alimentation
fiche de raccordement
en place
entrée
télécommande
interface
RS232
vers amplificateur de puissance
avec alimentation interne
entr
aux 2
entrée
cd
entrée
tuner
entrée
hdd
entrée
av
entrée
aux 1
sortie
ligne
sortie caiss.
graves
