Préamplificateur NAC 282
10 NAC 282 Introduction et Installation
Le préamplificateur NAC 282 ne dispose pas d’alimentation interne, et ne peut être utilisé
qu’en association avec un amplificateur de puissance comportant une alimentation
préamplificateur, ou avec une alimentation Naim adaptée. Une alimentation externe
NAPSC est fournie d’origine, pour alimenter les afficheurs et les circuits de commande. Les
schémas 11.3 et 11.4 illustrent deux options d’alimentation du NAC 282.
Le préamplificateur et son alimentation doivent être installés sur un support dédié,
spécialement conçu à cet effet. Ne poser ni l’un ni l’autre directement sur un autre
appareil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son alimentation doivent être installés dans leur position définitive
avant de brancher les câbles et de les mettre en marche. Vérifier que les amplificateurs
de puissance sont éteints et que le volume du préamplificateur est diminué avant
d’allumer l’alimentation.
Les paragraphes ci-dessous de la Section 10 décrivent les caractéristiques d’installation et
les fonctions spécifiques du NAC 282. Les caractéristiques de fonctionnement communes
à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
10.1 Entrées Sources et Sorties d’Enregistrement
Les boutons de sélection des entrées, disposés dans la
rangée supérieure, servent à sélectionner le signal source
à diriger vers l’amplificateur de puissance et les enceintes.
Les boutons correspondants dans la rangée inférieure
servent à sélectionner le signal à diriger vers les sorties
d’enregistrement du préamplificateur.
La séparation des boutons de sélection des sources et
d’enregistrement permet d’écouter une source (par
exemple le lecteur de CD) alors qu’une autre source (par
exemple le tuner) est sélectionnée pour l’enregistrement.
Note : Il est possible de verrouiller les commandes
d’enregistrement afin d’éviter une désélection accidentelle
lors de l’enregistrement. Le verrouillage d’enregistrement est
sélectionné ou désélectionné en appuyant sur le bouton
source mono quatre fois en moins de six secondes.
10.2 Affectation des Prises d’Entrées
Le NAC 282 dispose de six prises d’entrées DIN et deux
paires de prises alternatives RCA. Les prises RCA peuvent
être affectées individuellement aux boutons de sélection
CD et AUX 2, au lieu des prises DIN.
La configuration de l’affectation des entrées est
accessible par le mode programmation du NAC 282. Pour
activer (ou quitter) le
mode programmation , appuyer et
maintenir la touche prog de la télécommande (en mode
préamplificateur). L’activation du mode programmation
est indiquée par le clignotement du témoin lumineux de
la commande de volume en façade et par l’extinction de
l’éclairage des boutons de sélection d’enregistrement.
Note : Si aucune fonction n’est utilisée dans les cinq minutes
qui suivent l’activation du mode programmation, le NAC
282 se remet automatiquement en mode normal.
Lorsque le mode programmation a été activé, appuyer
et maintenir la touche
1 de la télécommande pour
sélectionner ou désélectionner les prises d’entrée RCA pour
le bouton CD, de même, appuyer et maintenir la touche
6
de la télécommande pour sélectionner ou désélectionner
les prises d’entrée RCA pour le bouton AUX 2. De la même
manière, on peut utiliser les boutons de sélection d’entrée
en façade pour sélectionner ou désélectionner les prises
d’entrées RCA Le bouton de sélection d’entrée clignote
trois fois lorsque les prises RCA sont sélectionnées, et une fois
lorsque la prise DIN est sélectionnée.
Pour quitter le mode de programmation, appuyer et
maintenir la touche prog de la télécommande jusqu’à
la restitution de l’éclairage des boutons de sélection
d’enregistrement et l’arrêt du clignotement du témoin
lumineux du bouton de volume.
11 Commandes et Raccordements du NAC 282

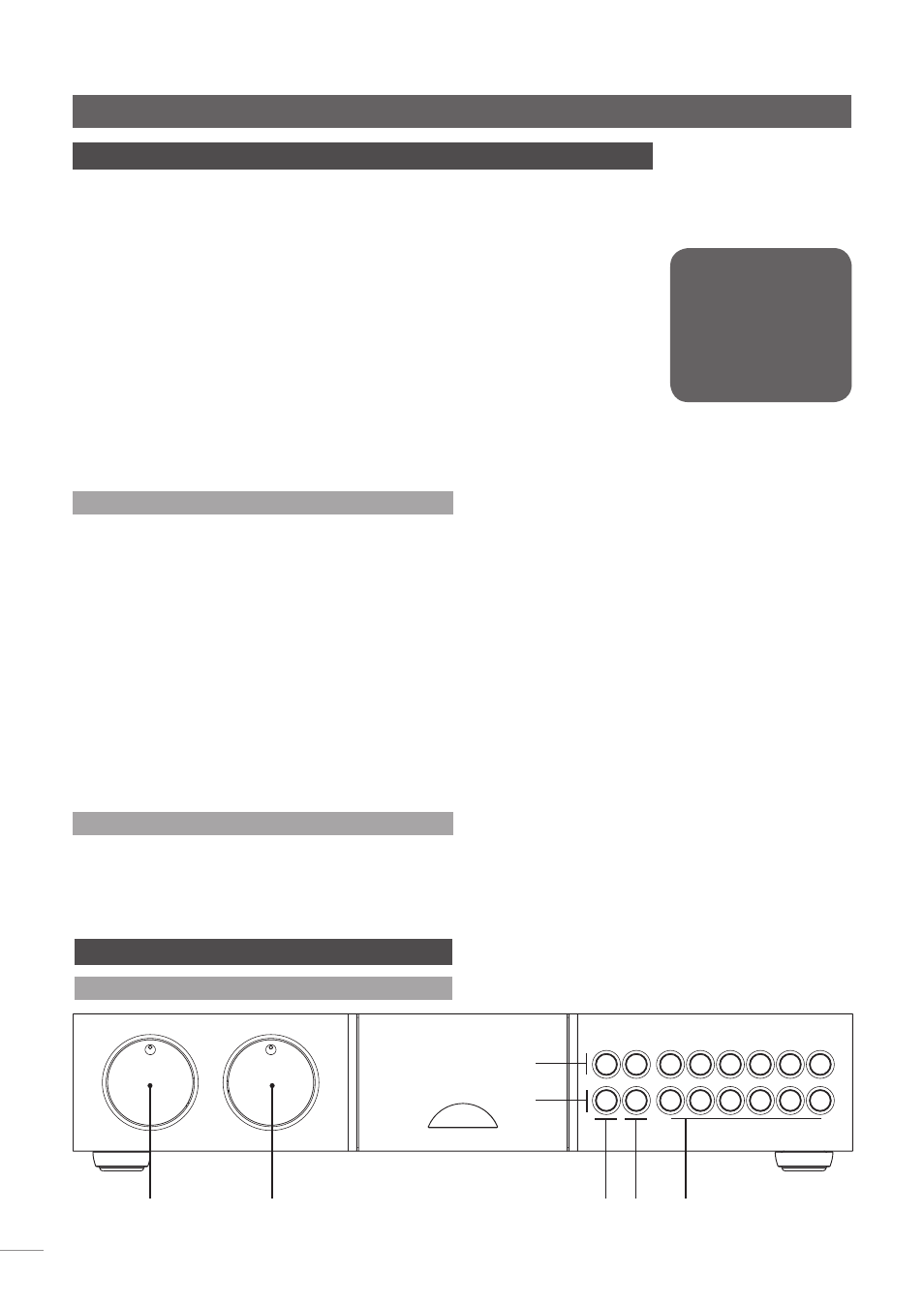

11.1 Façade avant du NAC 282
Les caractéristiques
de fonctionnement
communes à tous
les préamplificateurs
et amplificateurs
intégrés, figurent à la
Section 28.
volume balance mute mono
Rangée supérieure
(sources d’entrées
Rangée inférieure
(enregistrement)
sélection des sources
d’entrée et d’enregistrement
