D36
Endstufe NAP 300
Signaleingang
Knl 1 (L)
Signaleingang
Knl 2 (R)
Netzanschluss und
Sicherung
linker Lautsprecher rechter Lautsprecher

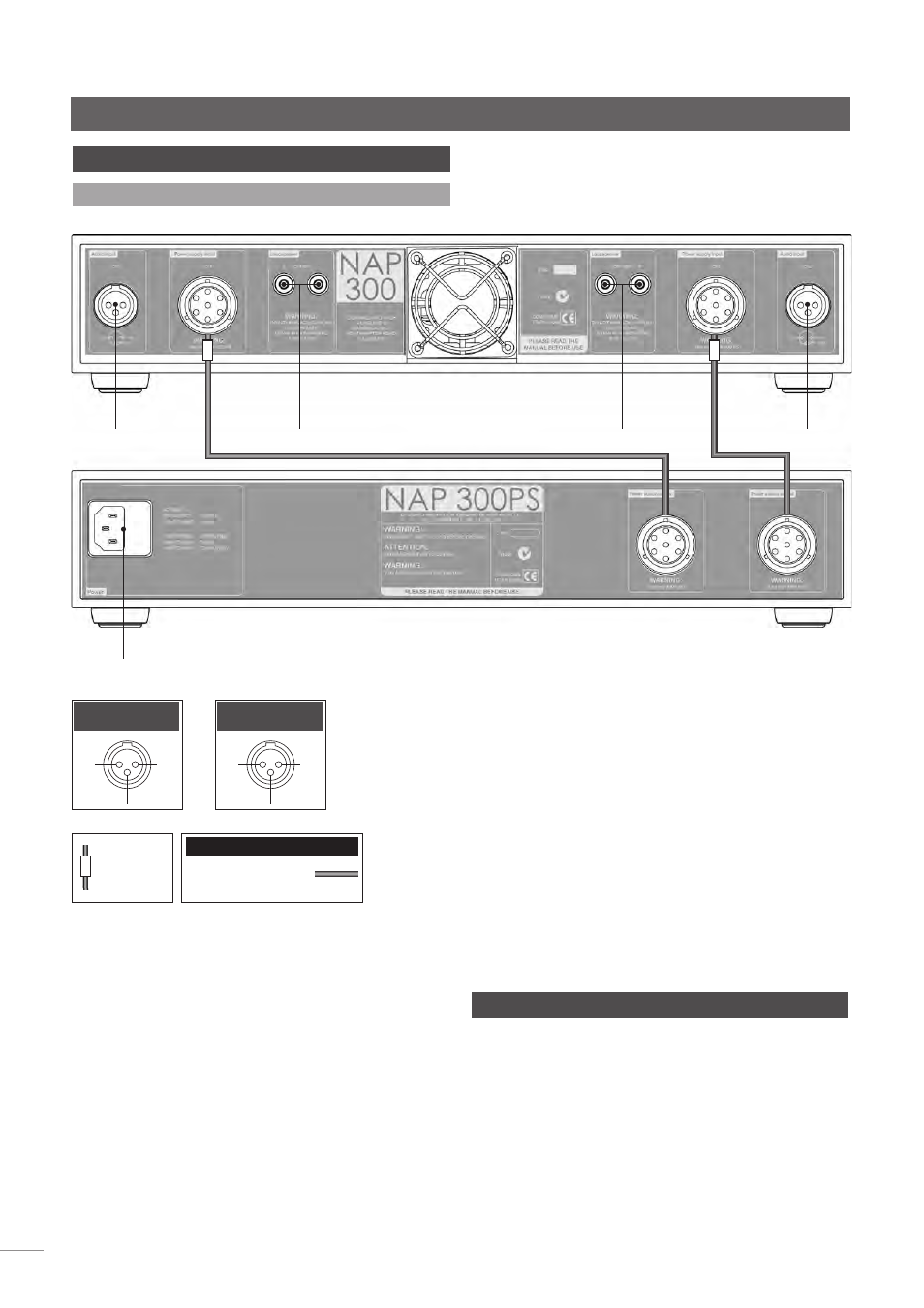

35 NAP 300 – Anschlüsse
35.1 Anschluss an Netzteil NAP 300PS
Eingang links
(„Ch 1“)
Eingang rechts
(„Ch 2“)
Knl1 -ve nc
nc Knl2
-ve
NAP-300-Burndy-Kabel
Anschlusskabel Kabel-
richtungs-
markie-
rung
36 NAP 300/NAP 300PS – Technische Daten
Ausgangsleistung: 90 Watt pro Kanal an 8 Ω,
Leistungsaufnahme: 27 VA im Ruhezustand
Verstärkung: +29 dB
Eingangsimpedanz: 18 kΩ
Frequenzgang: -3 dB bei 2 Hz und 70 kHz
Abmessungen (H x B x T): 87 x 432 x 314 mm
(beide Geräte)
Gewicht: NAP 300 – 10,7 kg
NAP 300PS – 14,1 kg
Netzversorgung: 100 V, 115 V oder 230 V; 50/60 Hz
