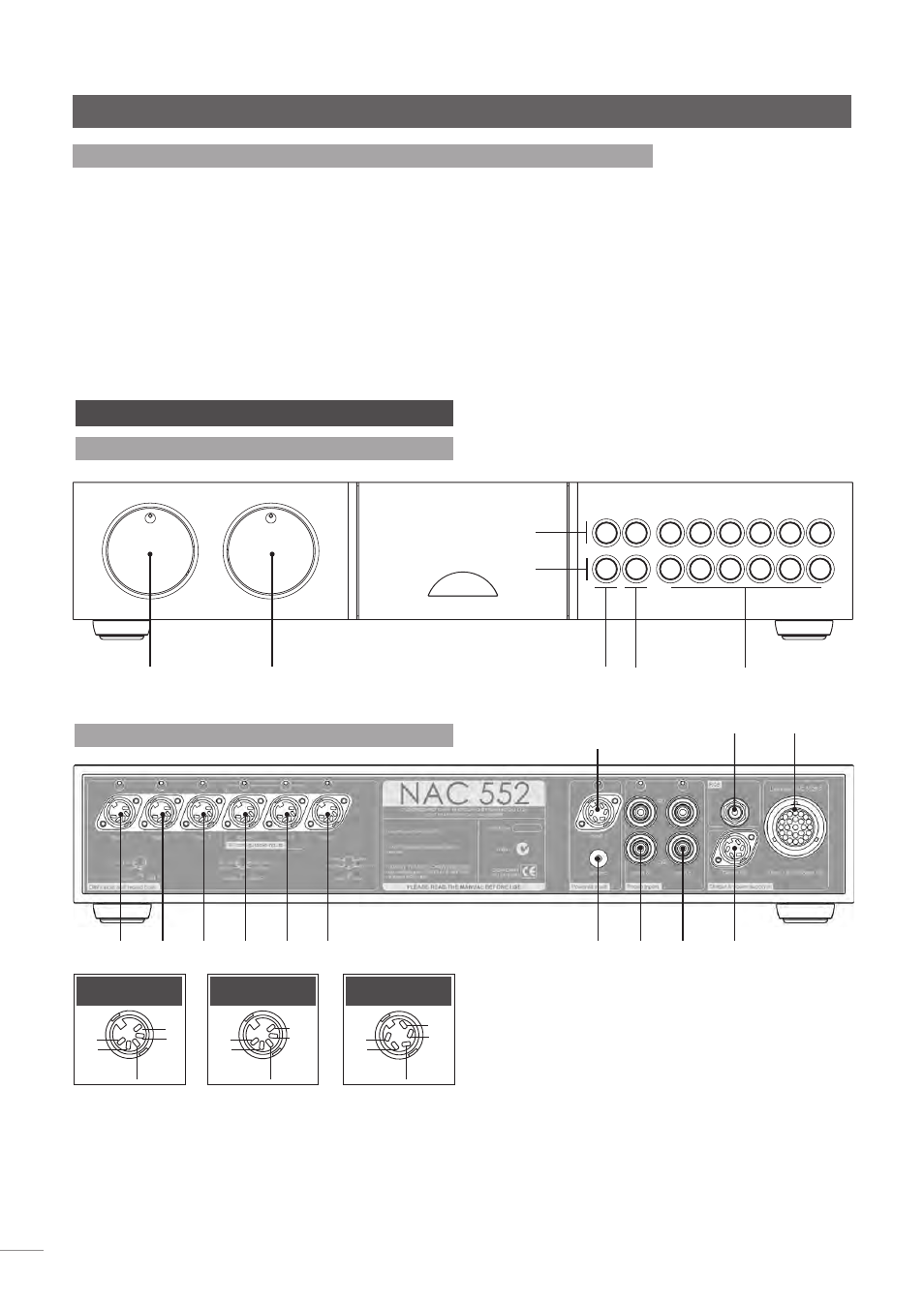

Page 50: 1 gerätefront, 2 rückseite
D4
NAC 552PS
Vorstufe NAC 552
4.3 Konfiguration der Eingänge – Werkseinstellungen
Eingang
Buchsentyp
Eingangswahltaste
(Buchse) Nr.
1 DIN-Eingang
keine
2 DIN-Eingang
cd
3 DIN-Eingang
tuner
4
DIN-Eingang/Ausgang, Unity-Gain-fähig
tape
5
DIN-Eingang/Ausgang, Unity-Gain-fähig
av
6
DIN-Eingang/Ausgang
aux 1
7
DIN-Eingang/Gleichstrom für Phono-Vorstufe
aux 2
8 Cinchbuchsenpaar
keine
9 Cinchbuchsenpaar
keine
5 NAC 552 – Bedienelemente und Anschlüsse
5.1 Gerätefront
Lautstärke
Balance
Stummschaltung
Mono
Eingangs-
Tasten
Record-
Tasten
Eingangswahl- und
Record-Wahltasten
5.2 Rückseite
Eing. 1 Eing. 2 Eing. 3 Eing. 4 Eing. 5 Eing. 6
Eing. 8
Knl 1 (L)
Knl 2 (R)
Masseanschluss
Eing. 9
Knl 1 (L)
Knl 2 (R)
NAC 552PS
Eing. 7
RC5-Eingang
Knl1
-ve
nc
nc
Knl2
Eingang 1–3
Knl1
-ve
Knl1
Ausg
Knl2
Ausg
Knl2
Eingang 4–6
+ve
-ve
+ve
Knl1
Knl2
Eingang 7
