IT41
49.1 Note generali sui collegamenti
Solo il telaio e lo schermo elettrostatico all’interno del trasfor-
matore sono collegati a terra, ma non il negativo del segna-
le. La messa a terra deve essere sempre collegata, a pre-
scindere dalle apparecchiature in uso. Per evitare il rumore
di alternata, il negativo del segnale dell’intero sistema deve
essere collegato alla messa a terra in un solo punto.
Le prese d’ingresso del segnale DIN e RCA sono
collegate in parallelo e non devono essere usate
contemporaneamente.
49.2 Note sulla protezione
Una volta installata, l’unità NAP 100 rimane costantemente
alimentata tramite l’interruttore sul retro. Se il dissipatore
di calore interno raggiunge i 70 °C a causa del
funzionamento prolungato a livelli di volume elevati, il
circuito dell’amplificatore verrà disabilitato fino a quando la
temperatura non sarà scesa. Questa operazione potrebbe
richiedere fino a trenta minuti.
49 Installazione e uso
L’unità NAP 100 deve essere installata su un supporto apposito concepito appositamente
per questo scopo. Installarla nella posizione definitiva prima di collegare i cavi e
accendere l’unità. Assicuratevi che la posizione dell’amplificatore consenta una
ventilazione adeguata. Prima di accendere l’unità NAP 100 accendere la sorgente audio
e i preamplificatori, con il volume al minimo. Il tasto di accensione dell’unità NAP 100 è
situato sul pannello posteriore.
LA PROTEZIONE TERMICA DELL’AMPLIFICATORE POTREBBE
INDURRE A UTILIZZARE A LUNGO L’UNITA’ CON UN
VOLUME ECCESSIVO. IN QUESTO CASO, I DIFFUSORI
POTREBBERO SUBIRE DANNI. SI RACCOMANDA DI REGOLARE
CORRETTAMENTE IL VOLUME.
49.3 Connettori e cavi dei diffusori
Sul pannello posteriore è presente una serie di prese di
collegamento per i diffusori. Insieme all’unità vengono forniti
dei connettori per diffusori Naim Audio. Si raccomanda di
utilizzare sempre questi connettori, i quali sono conformi alle
normative europee sulla sicurezza. I cavi per diffusori Naim
Audio consentono di ottenere risultati ottimali. Tuttavia è
possibile utilizzare un’ampia gamma di tipi di cavi, senza
rischio di danneggiare l’amplificatore.
Quando si collegano gli amplificatori, assicurarsi che siano
“in fase”. In fase significa che l’orientamento dei poli positivo
e negativo su entrambe le estremità del cavo deve essere
lo stesso per entrambi i diffusori.
51 Specifiche di NAP 100
Uscita di potenza: 50 Watt per canale, 8Ω
Consumo in standby: 15VA
Guadagno di tensione: +29dB
Impedenza in ingresso: 18kΩ
Risposta di frequenza: -3dB a 3.5Hz e 69kHz
Dimensioni (Alt. x Lar. x Pro.): 87 x 207 x 314mm
Peso: 5,6kg
Alimentazione: 100 V, 115 V o 230 V, 50/60 Hz
ch2 ch1
nc
Ingresso -
Ch1 e Ch2
-ve
Amplificatore di potenza NAP 100
50 Collegamenti di NAP 100

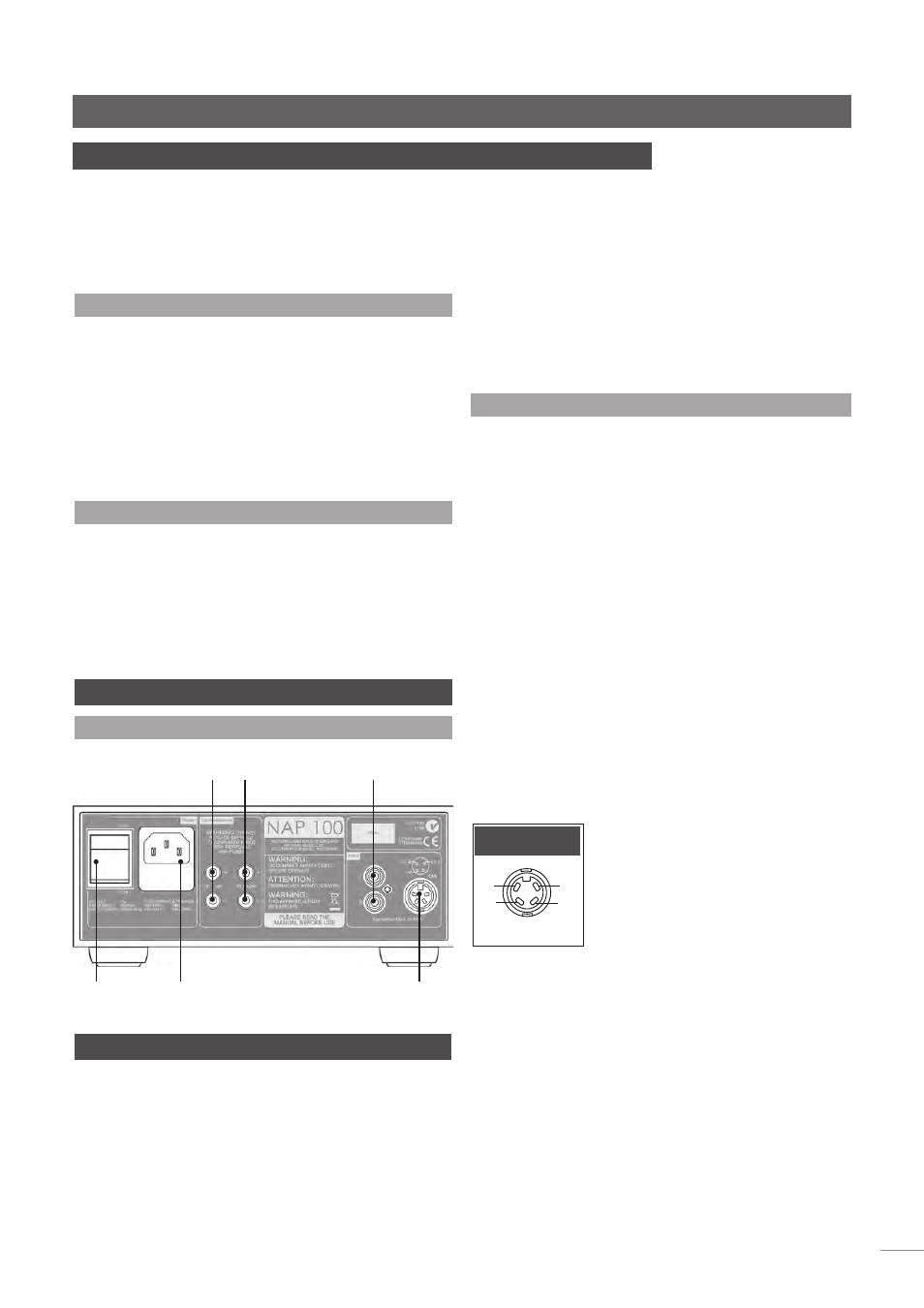

50.1 Pannello posteriore NAP 100
ingresso
alimentazione
e fusibile
interruttore
di accensione
diffusore
sinistro
diffusore
destro
ingresso DIN
segnale
ch1 e ch2
ingresso RCA
segnale
ch1 e ch2
