Page 55
D9
Eing. 5
aux 1
Eing. 6
aux 2
Vorstufe NAC 282
Endstufe
mit Gleich-
stromaus-
gang

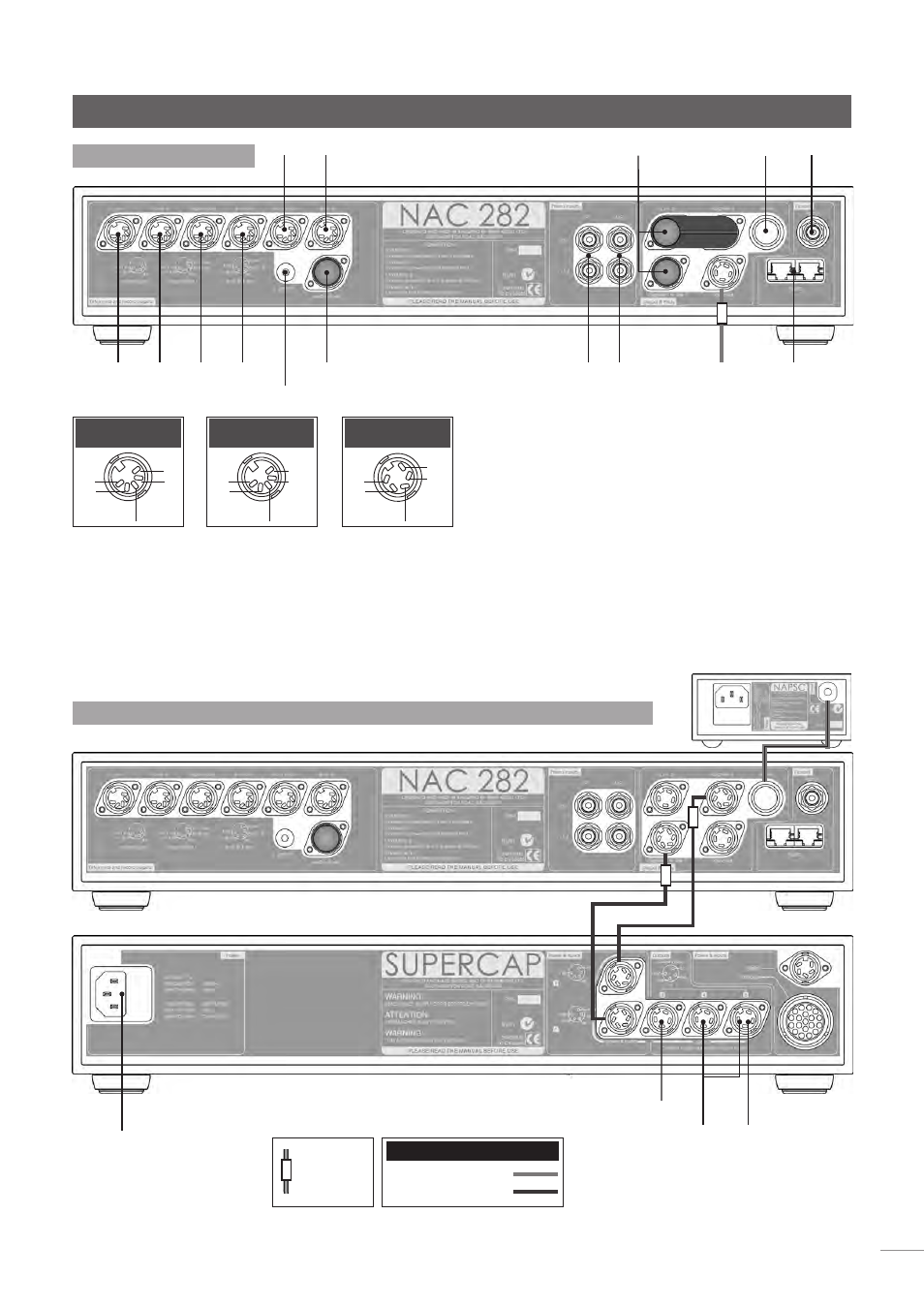

11.2 Rückseite
Eing. 1
cd
Eing. 2
tuner
Eing. 3
tape
Eing. 4
av
Masseanschluss
Eing. 6 (Alternativbuchse)
Cinchbuchsen
cd
Knl 1 (L)
Knl 2 (R)
Cinchbuchsen
aux 2
Knl 1 (L)
Knl 2 (R)
RS232-
Schnittstelle
RC5-
Eingang
Hinweis:
Eingang aux 2 ist mit zwei DIN-Buchsen ausgestattet.
Die untere Buchse (werkseitig mit einer Blindkappe
versehen) ist für den direkten Anschluss einer Naim-Phono-
Vorstufe ausgelegt und mit einem entsprechenden
Gleichstromausgang ausgestattet. Die beiden Buchsen
sollten nicht gleichzeitig verwendet werden.
Hinweis:
Die RS232-/Kommunikationsschnittstelle ist ein
optionales Upgrade. Sie kann ab Werk bestellt oder
nachgerüstet werden. Weitere Informationen hierzu erhalten
Sie von Ihrem Händler, der zuständigen Vertriebsgesellschaft
oder Naim Audio.
NAPSC
Eingänge für optionales Netzteil (Brück-
enstecker und Blindkappe gesteckt)
11.3 Anschluss an die Netzteile Supercap und NAPSC
Netzanschluss und
Sicherung
Ausgang für
Stereo-Endstufe
Ausgänge für Mono-Endstufen
oder Doppel-Mono-Endstufe
zusätzlicher Signalausgang
DIN-Kabel, 4-polig
Anschlusskabel
DIN-Kabel, 5-polig, 240°
Knl1
-ve
nc
nc
Knl2
Eingang 1, 2 + 6
Knl1
-ve
Knl1
Ausg
Knl2
Ausg
Knl2
Eingang 3, 4 + 5
+ve
-ve
+ve
Knl1
Knl2
Eingang 6
(Alternativbuchse)
Kabel-
richtungs-
markie-
rung
