F4
NAC 552PS
Préamplificateur NAC 552
4.3 Types de Prises et Affectation par Défaut
N° Prise Caractéristiques Affectation par défaut du bouton
d’entrée de la prise de sélection de source
1 Entrée DIN Non affectée
2 Entrée DIN CD
3 Entrée DIN TUNER
4 Entrée/Sortie DIN avec capacité “gain unité” TAPE
5 Entrée/Sortie DIN avec capacité “gain unité” AV
6 Entrée/Sortie DIN AUX 1
7 Entrée DIN, avec alimentation pour étage phono AUX 2
8 Paire RCA Non affectée
9 Paire RCA Non affectée

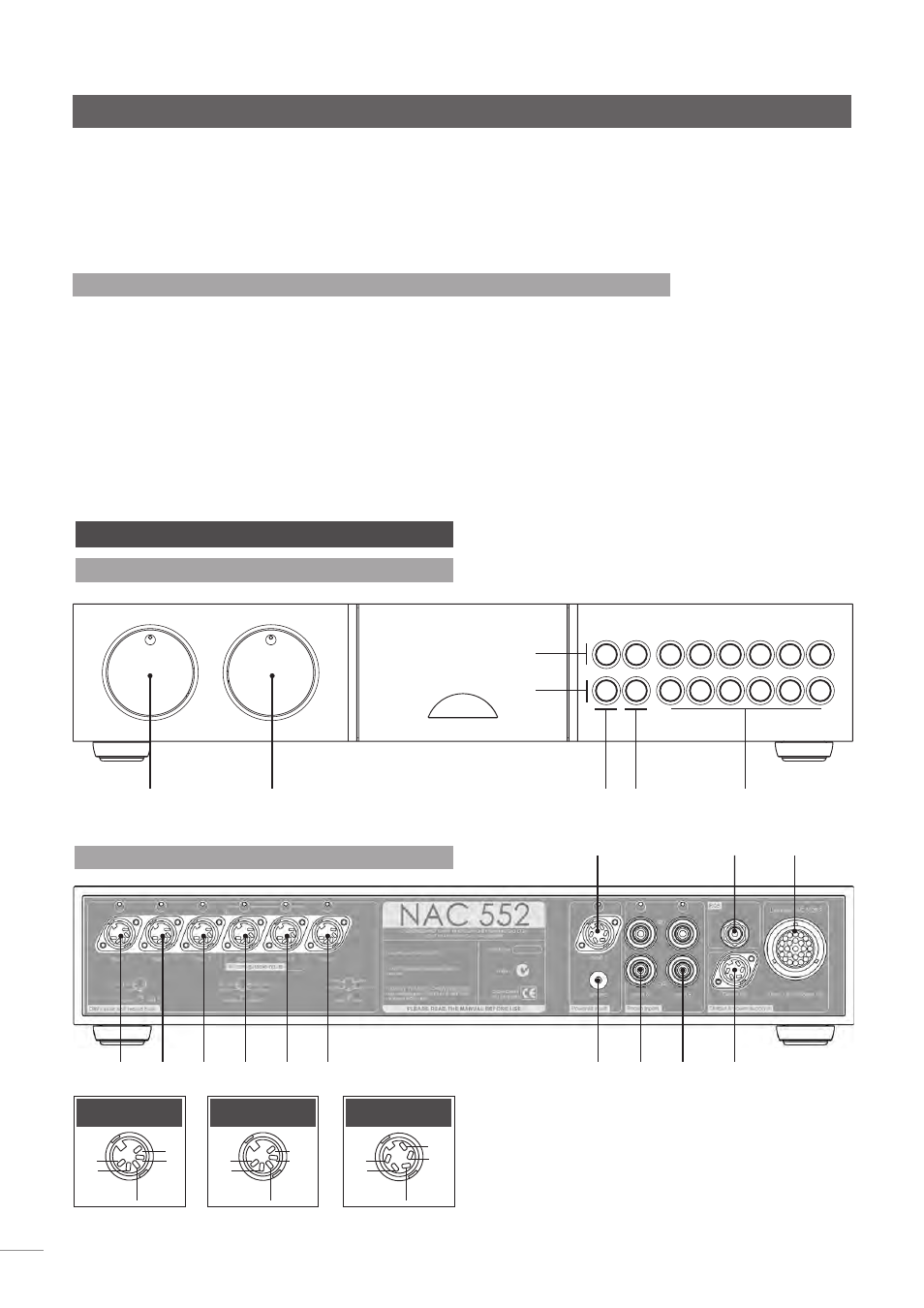

5 Commandes et Raccordements du NAC 552
5.1 Façade avant du NAC 552
volume balance mute mono
rangée supérieure
(sources d’entrées
rangée inférieure
(enregistrement)
sélection
des sources
d’entrée et
d’enregistrement
5.2 Façade arrière du NAC 552
entr 1 entr 2 entr 3 entr 4 entr 5 entr 6 entr 8
voie 1
voie 2
terre signal entr 9
voie 1
voie 2
NAC 552PS
entr 7 entrée RC5
v1
nég
nc
nc
v2
Entrées 1, 2 & 3
v1
nég
v1
sortie
v2
sortie
v2
Entrées 4, 5 & 6
pos
nég
pos
v1
v2
Entrée 7
même bouton de sélection de source. Les fonctions record
mute et mono de la télécommande peuvent également
être utilisées pour configurer l’affectation des entrées.
Pour quitter le mode de programmation, appuyer et
maintenir la touche
prog de la télécommande jusqu’à
la restitution de l’éclairage des boutons de sélection
d’enregistrement et l’arrêt du clignotement du témoin
lumineux du bouton de volume.
Le Tableau 4.3 indique l’affectation par défaut des prises
d’entrée du NAC 552.
