F23
Amplificateur Intégré NAIT XS
signaux connectés à l’entrée av du Nait XS. Il est activé
grâce à un interrupteur en façade arrière. Le témoin
lumineux de volume du Nait XS s’éteint lorsque le mode AV
Bypass est activé et l’entrée av sélectionnée. La commande
du volume sur la télécommande sera également
désactivée.
Note : La fonction AV Bypass doit être utilisée avec
précaution. En effet, eIle contourne la commande de
volume du Nait XS, ce qui signifie que tout signal connecté
à l’entrée av sera envoyé vers les enceintes à plein volume.
Note : La fonction mute est désactivée lorsque le mode AV
Bypass est sélectionné.
22.6 Entrées et sorties auxiliaires
Le Nait XS comporte des prises pre-amp out (sortie
préamplificateur) et power-amp in (entrée amplificateur
de puissance) sur sa façade arrière. En utilisation normale,
ces prises sont reliées par une prise de raccordement. Cette
prise de raccordement ne doit être retirée que dans les cas
suivants :
• utilisation d’une alimentation externe d’évolution
• utilisation d’un préamplificateur alternatif conjointement
avec l’étage amplificateur de puissance du Nait XS
• utilisation d’un amplificateur de puissance alternatif
conjointement avec l’étage préamplificateur du Nait XS.
Les schémas 23.3 et 23.4 illustrent l’utilisation de ces prises.
Lors du branchement d’un préamplificateur externe à
la prise
power-amp in du Nait XS, une anomalie sera
indiquée par le clignotement du bouton mute . Pour la
faire disparaître, il suffit d’appuyer et maintenir enfoncé
le bouton clignotant
mute . Ceci a pour effet de réactiver
l’amplificateur de puissance et d’éteindre l’affichage et le
témoin lumineux du bouton de volume.
Le Nait XS est équipé d’une sortie stéréo analogique non
filtrée
subwoofer (caisson de graves) via une paire de prises
RCA.
Note : La sortie caisson de graves est une réplique de la
sortie principale du préamplificateur. Aucun filtrage passe-
bas n’est appliqué.
22.7 Alimentations d’évolution
L’étage de préamplification du Nait XS peut évoluer par
l’utilisation d’une alimentation externe Flatcap, Hi-Cap
ou Supercap. Les schémas d’évolution de l’alimentation
sont indiqués en Section 7. Le Nait XS et son alimentation
externe doivent être éteints lors des raccordements. Lorsque
tous les branchements ont été effectués, allumez d’abord
l’alimentation externe puis le Nait XS.
22.8 Généralités à propos des raccordements
Les masses d’entrée et de sortie de chaque canal sont
communes. La masse secteur (terre) doit être branchée en
permanence quelle que soit la nature des autres appareils
utilisés avec l’amplificateur. Celle-ci ne relie à la terre que
le boîtier et le blindage électrostatique à l’intérieur du
transformateur, et n’est pas reliée à la masse du signal. Afin
d’éviter les boucles de ronflement secteur, la masse du
signal du système ne doit être relié à la terre qu’à un seul
endroit.
Le Nait XS est équipé d’un connecteur relié à la masse du
signal en façade arrière. Celui-ci est à utiliser uniquement
pour connecter la masse du bras de lecture d’une platine
vinyle.
23 Commandes et raccordements du Nait XS

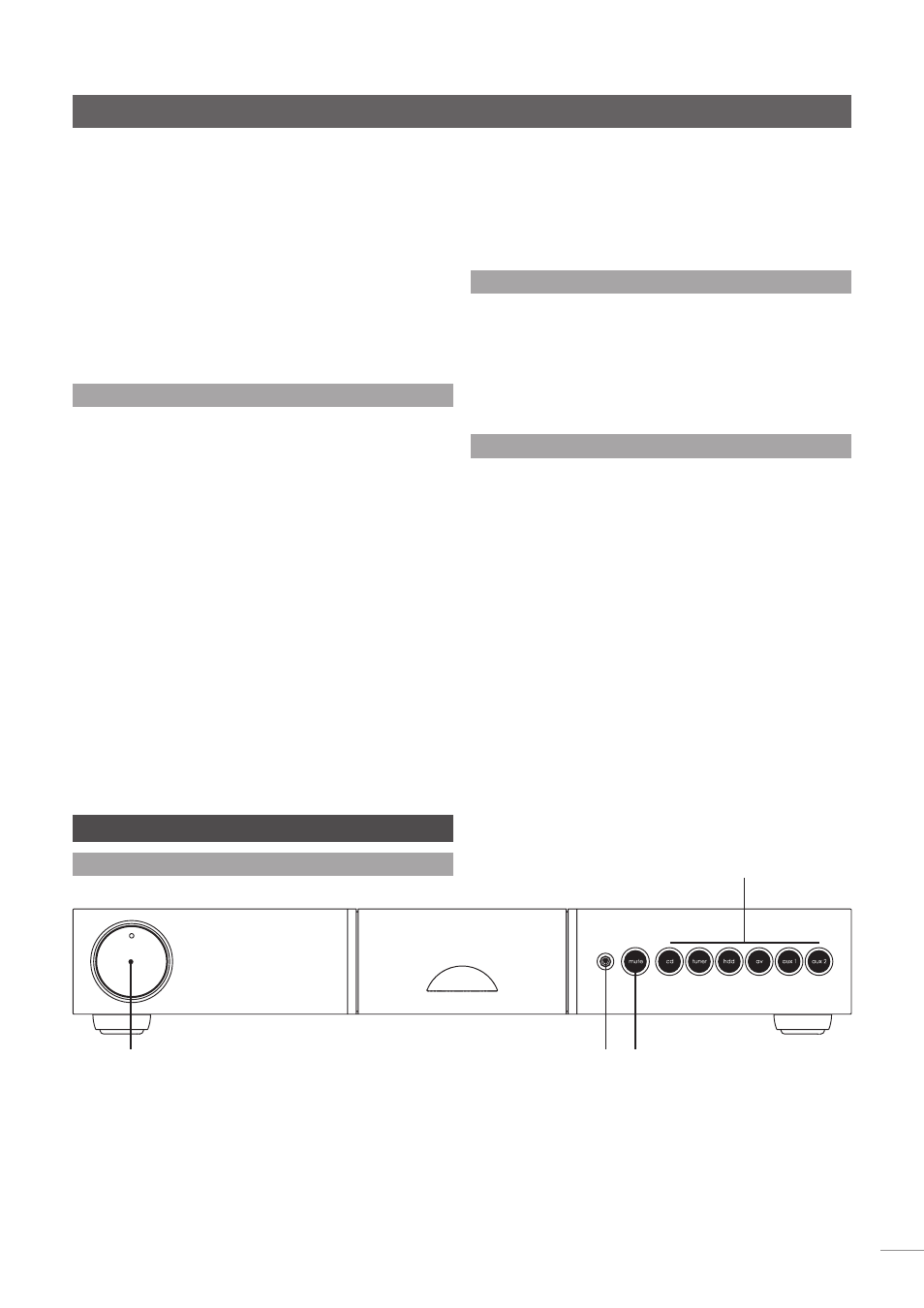

23.1 Façade avant du Nait XS
volume mute
sélection de l’entrée
prise d’entrée aux 1
