D37
37.1 Allgemeine technische Hinweise
Die Minuspole aller Ein- und Ausgänge sind miteinander
verbunden. Unabhängig davon, welche anderen Geräte
zusammen mit der Endstufe verwendet werden, sollte
der Schutzleiter stets angeschlossen sein. Er erdet nur
das Gehäuse und die Transformatorabschirmung und ist
nicht mit der Signalmasse verbunden. Zur Vermeidung
von Brummschleifen sollte die Signalmasse der gesamten
Anlage an einem einzigen Punkt mit dem Schutzleiter
verbunden sein.
37.2 Schutzschaltung
Wenn die Endstufe aufgrund längeren Betriebs bei hoher
Lautstärke eine Temperatur von 70° C erreicht, wird die
Stromzufuhr unterbrochen; das Logo an der Gerätefront
erlischt und leuchtet erst wieder, wenn sich die Endstufe
abgekühlt hat. Dies kann bis zu 30 Minuten dauern.
37 NAP 250 – Installation und Betrieb
Bevor Sie die Endstufe NAP 250 anschließen und einschalten, sollten Sie das Gerät auf
einem dafür vorgesehenen Rack platzieren. Schalten Sie zuerst die Quellgeräte, dann
(bei heruntergedrehtem Lautstärkeregler) die Vorstufe und zuletzt die Endstufe ein. Der
Netzschalter der Endstufe befindet sich an der Vorderseite des Geräts.
Die NAP 250 ist sehr schwer – bitte bedenken Sie dies, wenn Sie das Gerät hochheben
oder umstellen wollen. Stellen Sie sicher, dass die Unterlage für das Gewicht geeignet ist.
WENN DIE SCHUTZSCHALTUNG DER ENDSTUFE EINSETZT, LIEGT
DIES IN DEN MEISTEN FÄLLEN AN ZU LANGEM BETRIEB BEI ZU
HOHER LÄUTSTÄRKE. DIE LAUTSTÄRKE SOLLTE IN SOLCHEN
FÄLLEN REDUZIERT WERDEN, DA DIE LAUTSPRECHER SONST
BESCHÄDIGT WERDEN KÖNNEN.
37.3 Lautsprecherkabel und -stecker
Zum Anschließen Ihrer Lautsprecher an die Ausgänge der
NAP 250 sollten Sie nur Naim-Audio-Lautsprecherkabel
verwenden. Lassen Sie die Lautsprecherkabel nur mit den
im Lieferumfang der Endstufe enthaltenen Naim-Audio-
Steckern konfektionieren; sie entsprechen den europäischen
Sicherheitsnormen.
DIE VERWENDUNG VON „HIGH DEFINITION“- ODER
SONSTIGEN SPEZIELLEN KABELN KANN ZUR BESCHÄDIGUNG
DER ENDSTUFE FÜHREN.
Achten Sie darauf, dass Sie die Lautsprecher richtig gepolt
anschließen, d.h., dass jeweils der Minuspol des Ausgangs
an den Minuspol des Lautsprechers und der Pluspol des
Ausgangs an den Pluspol des Lautsprechers angeschlossen ist.

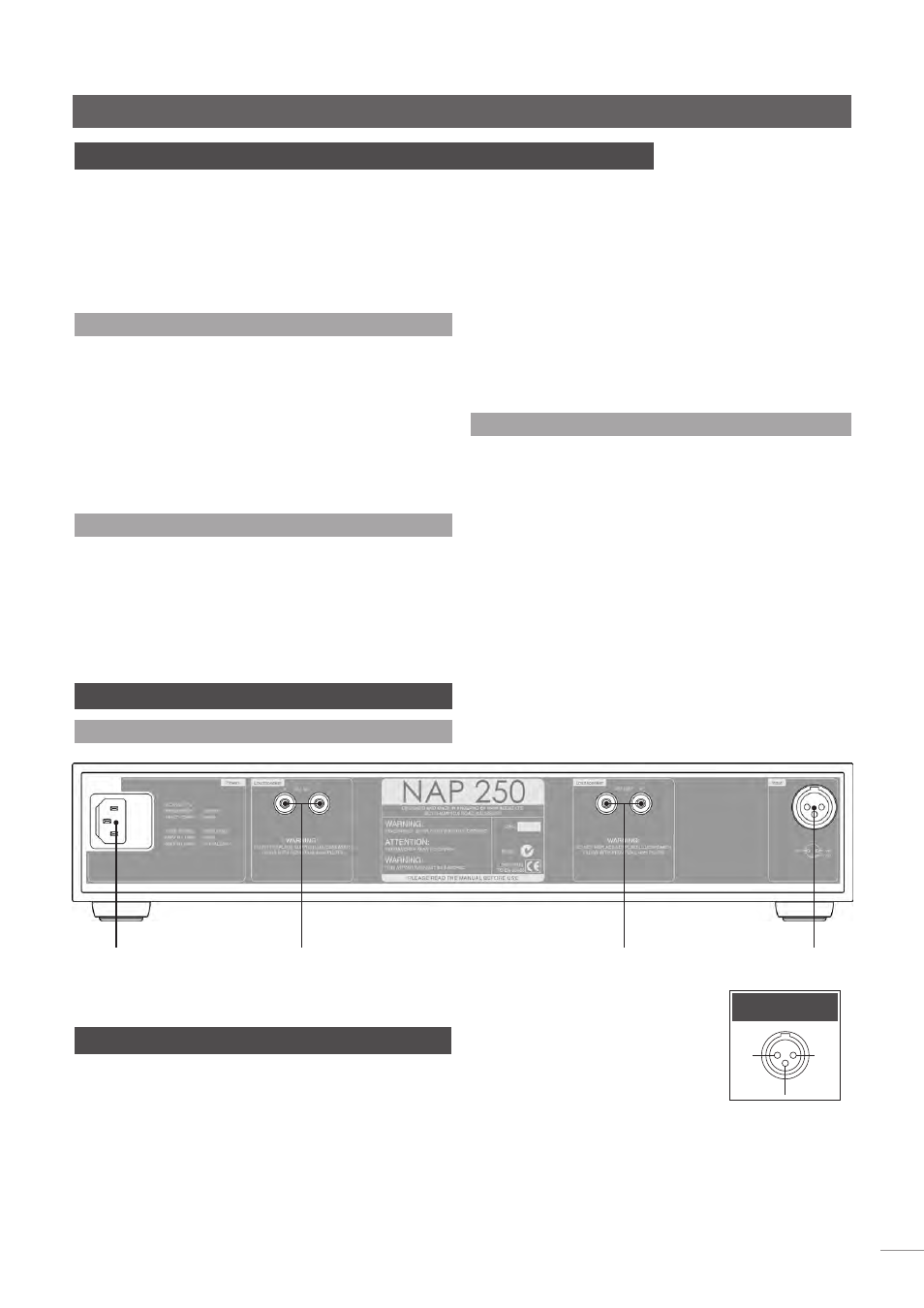

Endstufe NAP 250
Knl2
-ve Knl1
Eingang
Netzan-
schluss und
Sicherung
Signaleingang
(beide Kanäle)
38 NAP 250 – Anschlüsse
38.1 Rückseite
linker Lautsprecher rechter Lautsprecher
39 NAP 250 – Technische Daten
Ausgangsleistung: 80 Watt pro Kanal an 8 Ω,
Leistungsaufnahme: 25 VA im Ruhezustand
Verstärkung: +29 dB
Eingangsimpedanz: 18 kΩ
Frequenzgang: -3 dB bei 2Hz und 65 kHz
Abmessungen (H x B x T): 87 x 432 x 314 mm
Gewicht: 15,8 kg
Netzversorgung: 100 V, 115 V oder 230 V; 50/60 Hz
