D34
Endstufe NAP 500
Signalein-
gang Knl 1 (L)
Signaleingang
Knl 2 (R)
Netzanschluss
und Sicherung
linker Laut-
sprecher
rechter
Lautspre-
cher
Eingang links
(„Ch 1“)
Eingang rechts
(„Ch 2“)
Knl1 -ve nc
nc Knl2
-ve
33 NAP 500/NAP 500PS – Technische Daten
Ausgangsleistung: 140 Watt pro Kanal an 8 Ω,
Leistungsaufnahme: 60 VA im Ruhezustand
Verstärkung: +29 dB
Eingangsimpedanz: 18 kΩ
Frequenzgang: -3 dB bei 1,5 Hz und 100 kHz
Abmessungen (H x B x T): NAP 500: 160 x 432 x 375 mm
NAP 500PS: 87 x 432 x 314 mm
Gewicht: NAP 500 – 25 kg
NAP 500PS – 15,4 kg
Netzversorgung: 100 V, 115 V oder 230 V; 50/60 Hz

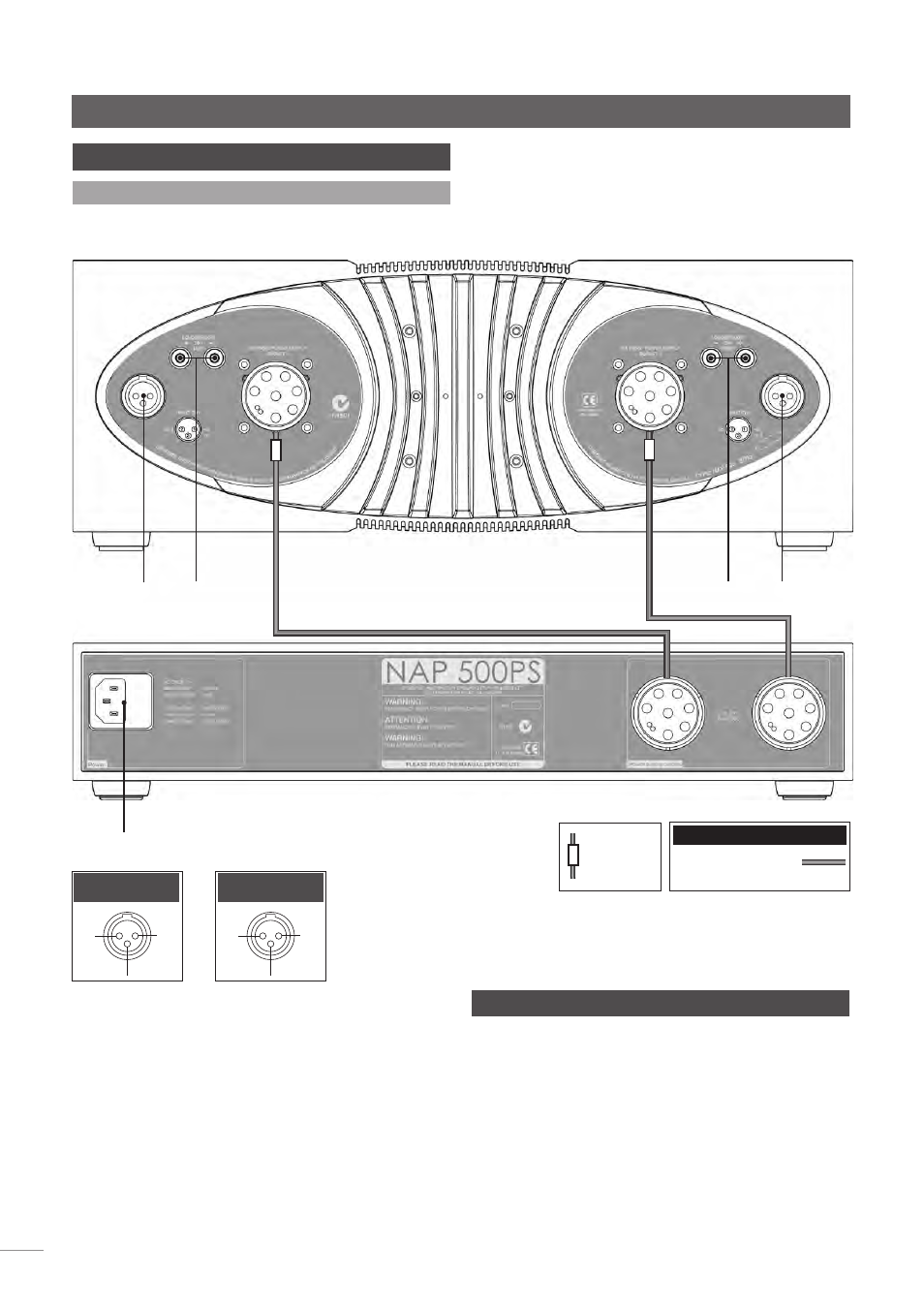

32 NAP 500 – Anschlüsse
32.1 Anschluss an Netzteil NAP 500PS
NAP-500-Burndy-Kabel
Anschlusskabel Kabel-
richtungs-
markie-
rung
