IT24
Amplificatore integrato NAIT XS

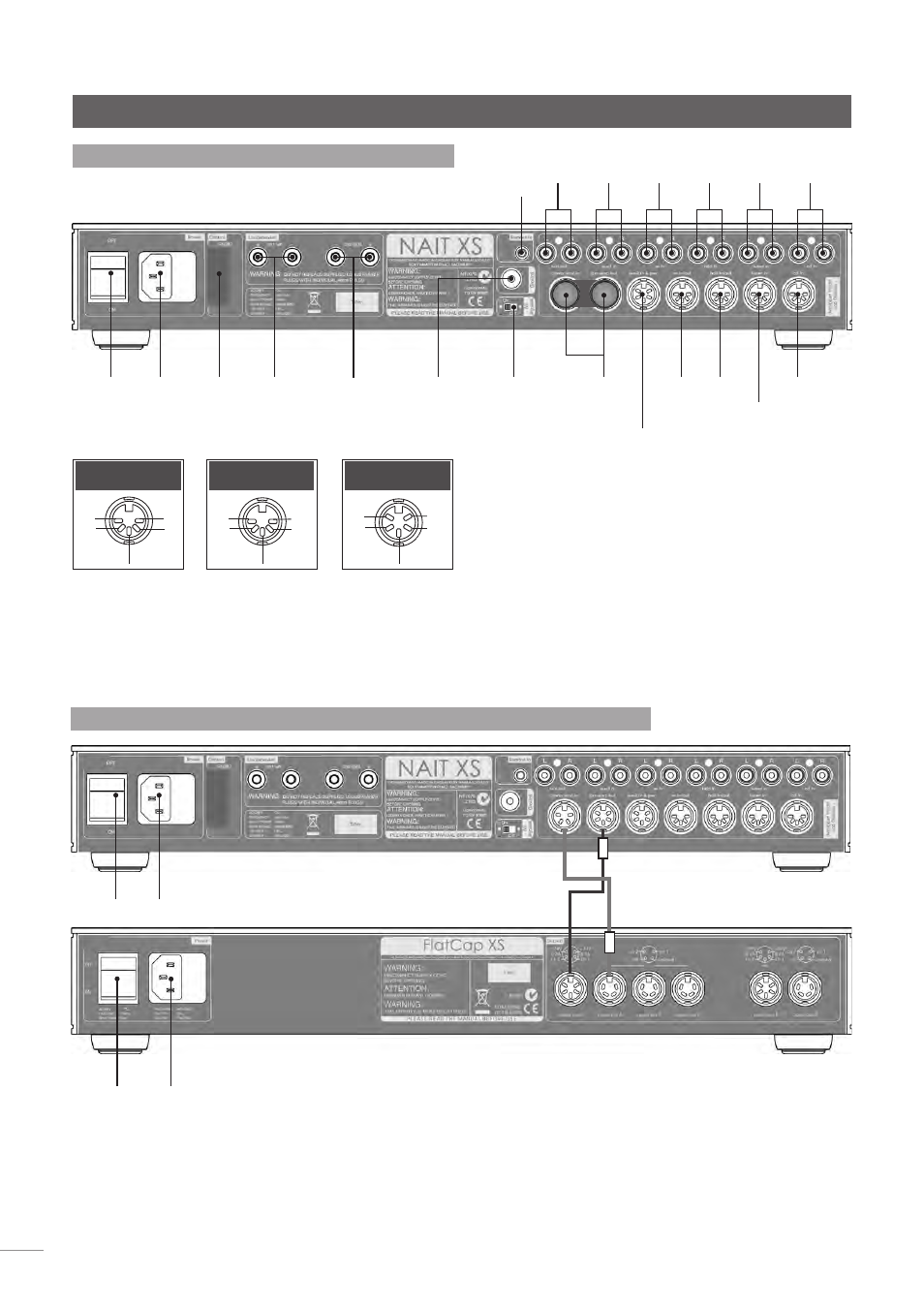

23.2 NAIT XS posteriore
Terra
segnale
Ing. aux 2 e uscita
alimentazione
Interfac-
cia RS232
Ingresso telecomando
Ingresso
alimen-
tazione e
fusibile
Diffusore
sinistro
Diffusore
destro
Alimen-
tazione
Ingresso amp e
uscita preamp.
Spina montata
Ing. e
uscita
av
Ing. e
uscita
hdd Ing.
sintonizzatore
Ing. cd Interruttore
AV bypass
Uscita
subwoofer
Ing.
aux 1
Ing.
av
Ing.
hdd
Ing.
tuner
Ing.
cd
ch1
-ve
nc
nc ch2
Ingressi cd e
sintonizzatore
ch1
-ve
ch1
(out)
ch2
(out)
ch2
Ingressi/uscite
tape e av
+ve
-ve
+ve
ch1 ch2
Ingresso aux 2
Nota: L’interfaccia RS232 è un aggiornamento opzionale.
Può essere specificato al momento dell’ordine o installato
successivamente. Per maggiori informazioni, contattare il
proprio rivenditore oppure direttamente Naim.
Nota: La spina di chiusura deve essere rimossa solo se
viene utilizzato un aggiornamento dell’alimentatore, un
preamplificatore alternativo deve usare la sezione di
amplificazione dell’alimentazione di NAIT XS, oppure se si
desidera collegare un amplificatore alternativo alla sezione
di preamplificazione di NAIT XS. Deve rimanere installata in
tutti gli altri casi.
Nota: L’unità NAIT XS incorpora varie tecnologie per ridurre
gli effetti microfonici. Un certo movimento del pannello e
delle prese durante il collegamento e lo scollegamento dei
cavi è normale.
Ingresso alimentazione
e fusibile
Alimen-
tazione
23.3 NAIT XS collegato a un alimentatore Flatcap XS
Nota: NAIT XS deve
sempre restare collegato
all’alimentazione elettrica.
Ingresso alimentazione
e fusibile
Alimen-
tazione
