F9
Préamplificateur NAC 282
vers ampli.
de puiss.
avec alim.
interne

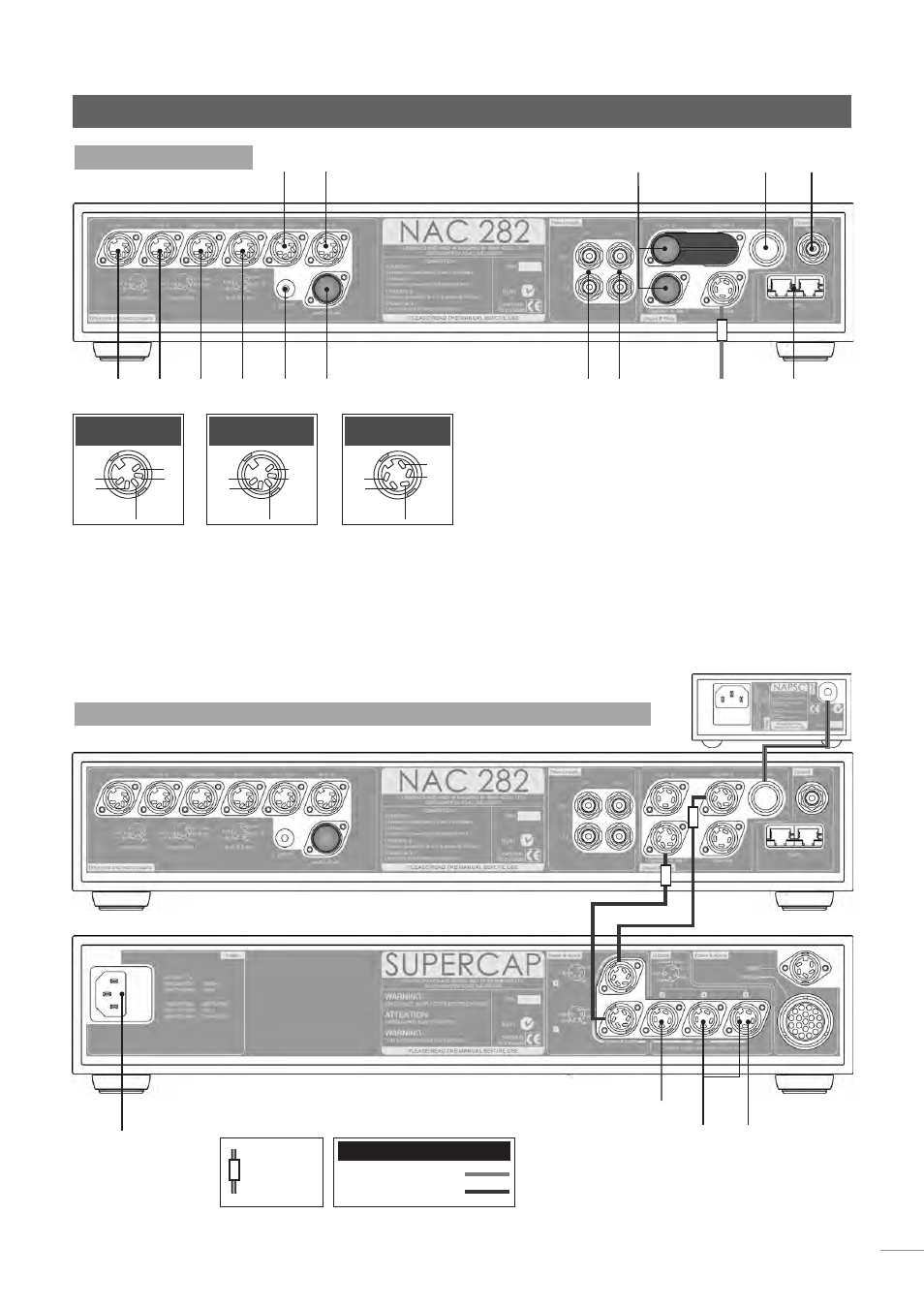

11.2 Façade arrière
entr 1
cd
entr 2
tuner
entr 3
tape
entr 4
av
terre
signal
entr 6 (alternative) cd/RCA
voie1(G)
voie 2(D)
aux 2/RCA
voie1(G)
voie 2(D)
interface
RS232
RC5 in entr 5
aux 1
entr 6
aux 2
Note : L’entrée AUX 2 du NAC 282 est équipée de 2 prises.
La prise inférieure, pourvue d’origine d’un bouchon,
est prévue pour un étage Phono Stageline ou Prefix et
comprend une alimentation CC adaptée. Ces deux prises
ne doivent pas être utilisées en même temps.
Note : L’interface RS 232/comms est une évolution
optionnelle. Elle peut être spécifiée au moment de la
commande ou installée ultérieurement. Pour de plus
amples informations, contactez votre distributeur local ou
Naim Audio directement.
vers NAPSC
prises d’alimentation et de sortie
optionnelle avec capuchons et
prise de raccordement en place
11.3 NAC 282 Relié aux Supercap et NAPSC
entrée secteur
et fusible
vers amplifica-
teurs de puis-
sance stéréos
vers amplificateurs de puissance
monos ou doubles monos
signal de sortie complémentaire
4 br. à 4 br. DIN
Câbles de modulation
5-br à 5-br DIN à 240°
v1
nég
nc
nc
v2
Entrées 1, 2 & 6
v1
nég
v1
sortie
v2
sortie
v2
Entrées 3, 4 & 5
pos
nég
pos
v1
v2
Entrée 6
(alternative)
indicateur
d’orientation
de câble
