49.1 Généralités à propos des raccordements
La terre secteur ne relie à la terre que le boîtier et le
blindage électrostatique à l’intérieur du transformateur,
et n’est pas reliée au négatif du signal. La terre secteur
(masse) doit être branchée en permanence quelle que
soit la nature des autres appareils utilisés. Afin d’éviter
les boucles de ronflement secteur, le négatif du signal
du système complet ne doit être relié à la terre secteur
(masse) qu’à un seul endroit.
Les fiches de signal d’entrée DIN et RCA sont connectées
en parallèle et ne doivent pas être utilisées simultanément.
49.2 Informations sur la protection
Une fois installé, le NAP 100 doit normalement toujours
être allumé par son interrupteur M/A en façade arrière. Si
le dissipateur thermique interne atteint 70°C suite à une
opération prolongée à des niveaux de volume élevés,
le circuit de l’amplificateur de puissance sera désactivé
jusqu’à ce que la température retombe. Ceci peut durer
jusqu’à 30 minutes.
49 Installation et Utilisation
Le NAP 100 doit être installé sur un support dédié, spécialement conçu à cet effet et
doit être installé dans sa position définitive avant de brancher les câbles et de le mettre
en marche. Assurez-vous que l’emplacement où se trouve l’amplificateur permet une
ventilation adéquate. Allumer les sources et le préamplificateur avec le volume diminué
avant d’allumer le NAP 100. L’interrupteur M/A du NAP 155 XS se situe en façade arrière.
LE DÉCLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGÉE
À UN NIVEAU DE VOLUME TROP ÉLEVÉ. SI C’EST LE CAS,
LES ENCEINTES RISQUENT D’ÊTRE ENDOMMAGÉES. IL FAUT
DIMINUER LE VOLUME.
49.3 Câbles et prises d’enceintes
La façade arrière est équipée d’un jeu de prises de
raccordement pour les enceintes. Ces prises acceptent
les prises de connexion spécifiques Naim Audio, et afin
de satisfaire à la réglementation européenne, il est
impératif d’utiliser celles-ci. Pour les meilleurs résultats, il est
recommandé d’utiliser les câbles d’enceintes Naim Audio,
mais une large gamme de câbles d’enceintes peut être
utilisée sans risque pour l’amplificateur.
Lors du raccordement des enceintes, vérifier qu’elles sont
bien “en phase”, c’est à dire que les prises positives et
négatives sont orientées dans le même sens à l’extrémité
amplificateur et à l’extrémité enceinte pour les trois voies.
51 Spécifications NAP 100
Puissance de sortie : 50 Watts par voie, pour 8Ω
Consommation en veille : 15VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 3.5Hz et 69kHz
Dimensions (H x L x P) : 87 x 207 x 314mm
Poids : 5,6kg
Tension de secteur : 100V, 115V ou 230V, 50/60Hz
v2
v1
nc
Entrées signal
voies 1 et 2
nég
Amplificateur de Puissance NAP 100

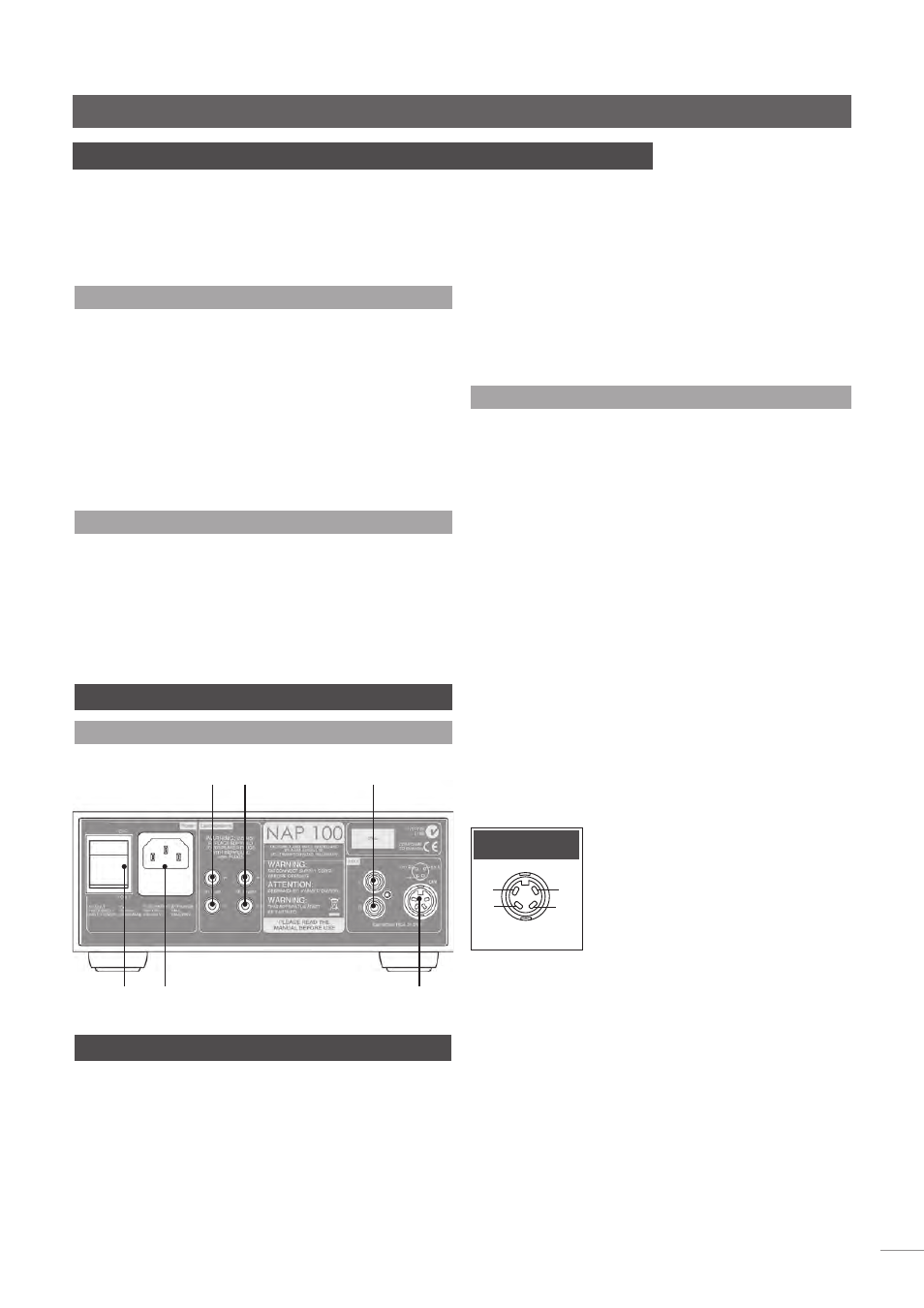

50 Raccordements NAP 100
50.1 Façade arrière du NAP 100
alimentation secteur
et fusible
Interrupt-
eur M/A
sortie enceinte
gauche
sortie enceinte
droite
entrées DIN voies
1(G) et 2(D)
entrées RCA
voies 1(G) et
2(D)
