50 BFI/BF1051 / BGEN/es 2956
Un délice de fraîcheur

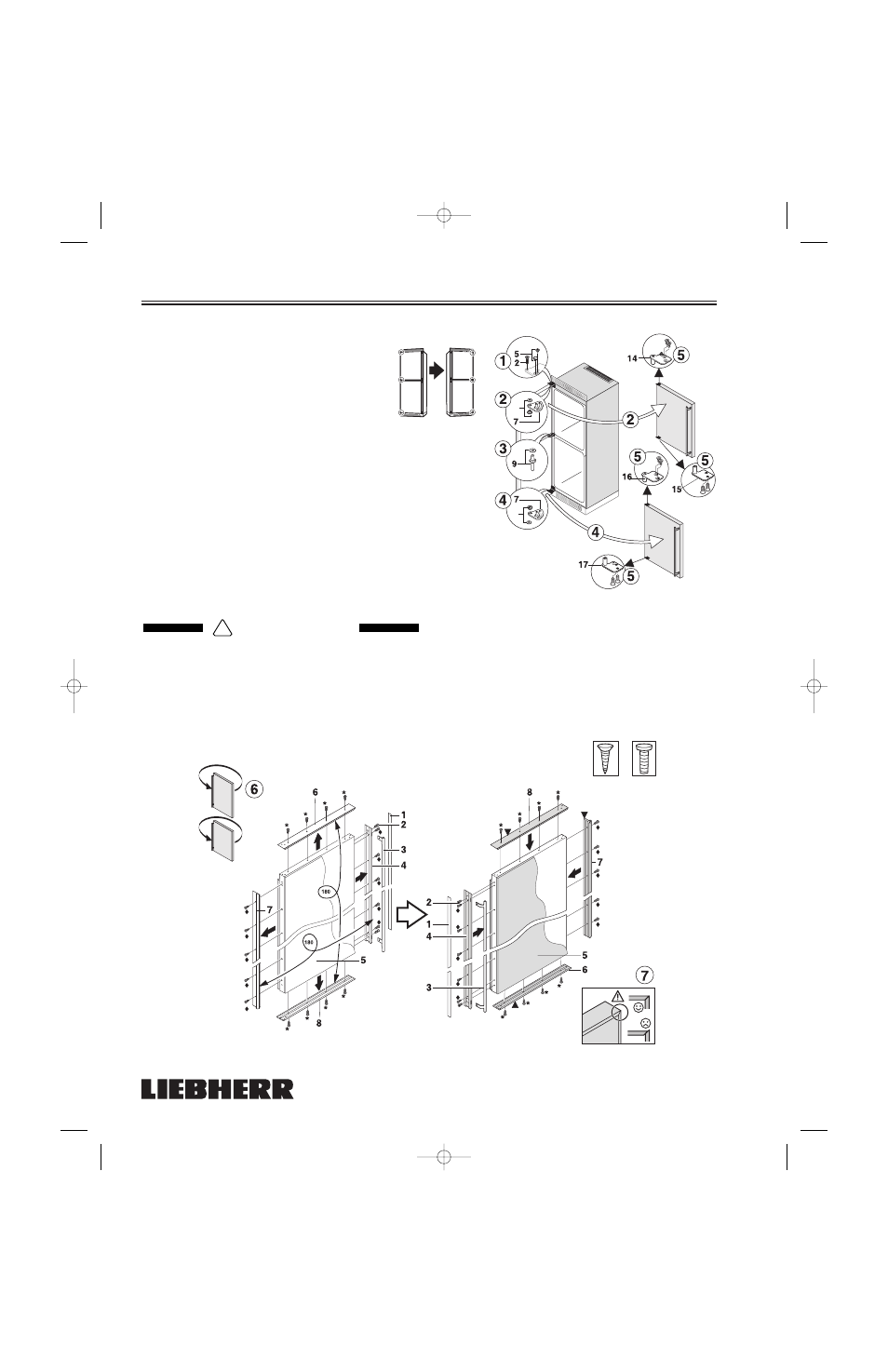

Figure 10
I
NVERSION DES CHARNIÈRES DE PORTE
Les charnières de porte peuvent être transférées
de l’autre côté au besoin.
1. Figure 10 : Haut : Dévissez l’axe de charnière
(2) et retirez la vis (5) avec l’excentrique.
2. Basculez le haut de la porte vers l’extérieur,
en veillant à ne pas perdre la butée (7) et la
douille (8) ; soulevez la porte et posez-la
par terre.
3. Centre : Retirez l’axe de charnière (9) avec sa
rondelle.
4. Basculez la porte inférieure vers l’extérieur,
soulevez pour la retirer et posez-la par terre.
Veillez à ne pas perdre la butée (7) et les
rondelles (8).
5. Dévissez tous les raccords de porte
(14, 56, 16, 17).
6. Figure 11 : Dévissez tous les cadres de
changement de porte et intervertissez-les
(6 avec 8, 4 avec 7 et poignée - retirez le
cache 1). Fixez-les en position à l’aide des
mêmes vis.
7. Assurez-vous que les cadres de changement
de porte sont correctement positionnés et à onglet.
Assurez-vous que les coins des cadres de
changement de porte sont correctement
positionnés. Leurs bords coupants seront
exposés s’ils ne sont pas correctement
positionnés ou n’ont pas d’onglet.
! AVERTISSEMENT
LBR027
8
8
LBRP28
Figure 11
