Deben observarse las siguientes distancias y
cortes transversales de aireación:
- Debe haber un espacio de aireación
de al menos 31 pulgadas cuadradas
(200 cm
2 ) por aparato en el plinto del
armario y bajo el panel superior del
armario.
- La profundidad del ducto de aireación en
la parte posterior del armario debe ser
de al menos 1-1/2" (38 mm).
Alternativamente:
1.
Para aparatos empotrados sin rejillas de
aireación y sólo con un armazón de
instalación, debe ventilarse a través del
ducto de aireación en la parte posterior
del armario.
Aparatos empotrados con un armazón
de instalación:
•

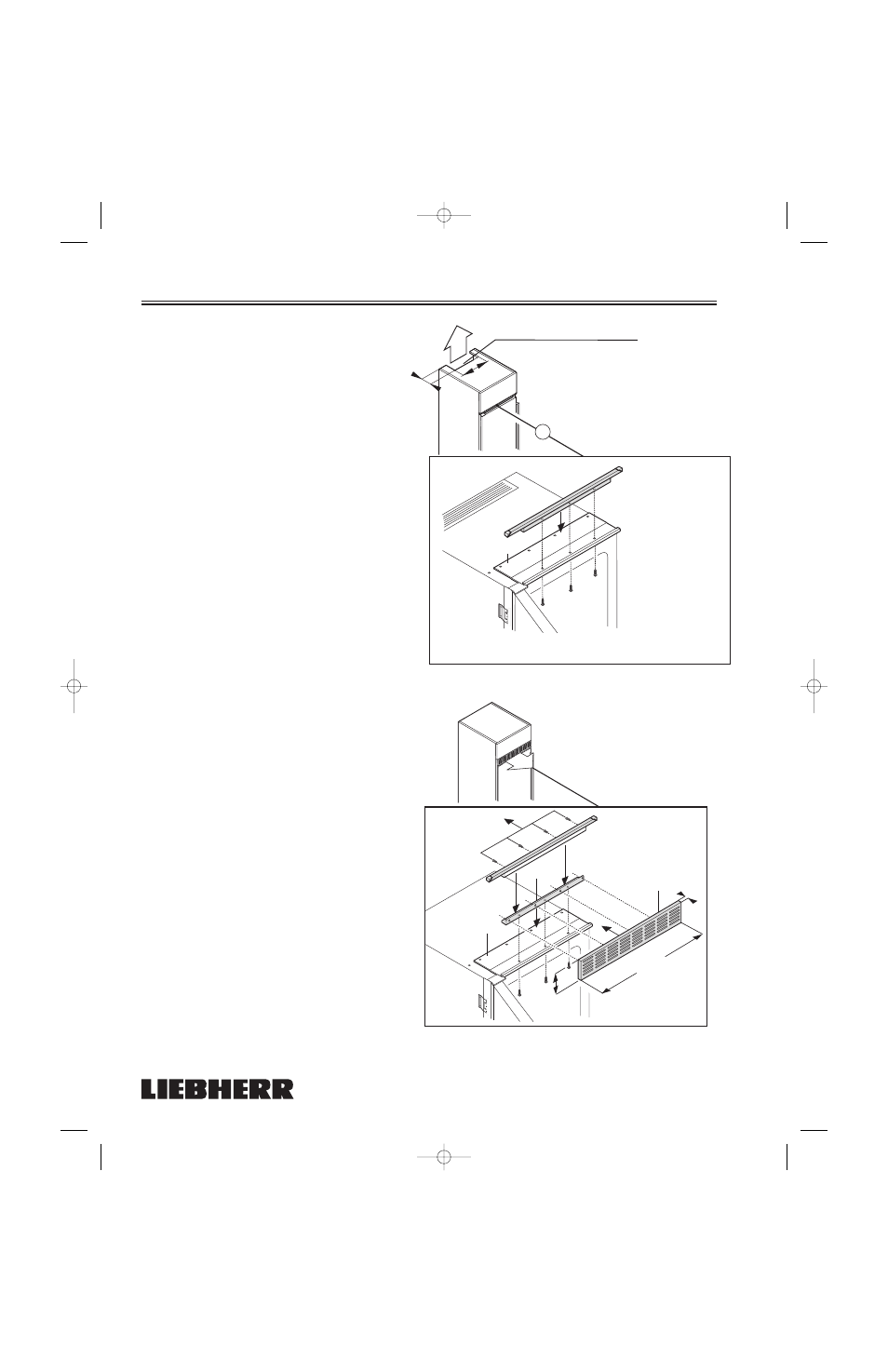

Figura 19:
- Instale con tornillos el armazón completa
de instalación (2) en el aparato.
2. Aparatos empotrados con una rejilla de
aireación de madera:
Figura 20: Corte el borde de madera para
usarlo como rejilla de aireación con la
plantilla incluida.
- El corte transversal de aireación
necesario debe ser de al menos 31
pulgadas cuadradas (200 cm
2 ) cuando
se instale un solo aparato, lo cual
corresponde a la plantilla "pequeña" (si
instala dos aparatos lado a lado, el corte
transversal debe ser de al menos 62
pulgadas cuadradas, 400 cm
2 , lo cual
corresponde a la plantilla de "doble
tamaño"; para obtener más información
consulte la "Instalación lado a lado").
• Retire el soporte de sujeción (2) del
armazón de instalación y póngala con
tornillos en el aparato (1) desde abajo.
Ponga la rejilla de aireación de madera (5)
en el aparato, alinéela en el centro y
asegúrela desde atrás usando el soporte
de sujeción (2).
Figura 19
Figura 20
2
1
5
1/2"
(13 mm)
24"
(609,6 mm)
3-11/16"
(93,7 mm)
LBR038
LBR037
1
At least 31 square inches (200cm 2 )
1
2
1 1/2”
(38mm)
2
0 3
/4
”
(5
27
m
m
)
I
NSTALACIÓN
Al menos 31 pulgadas cuadradas (200 cm 2 )
