NSTALLATION CÔTE À CÔTE
69 BFI/BF1051 / BGEN/es 2956
Appareils encastrés avec une grille de ventilation
en bois :
2.

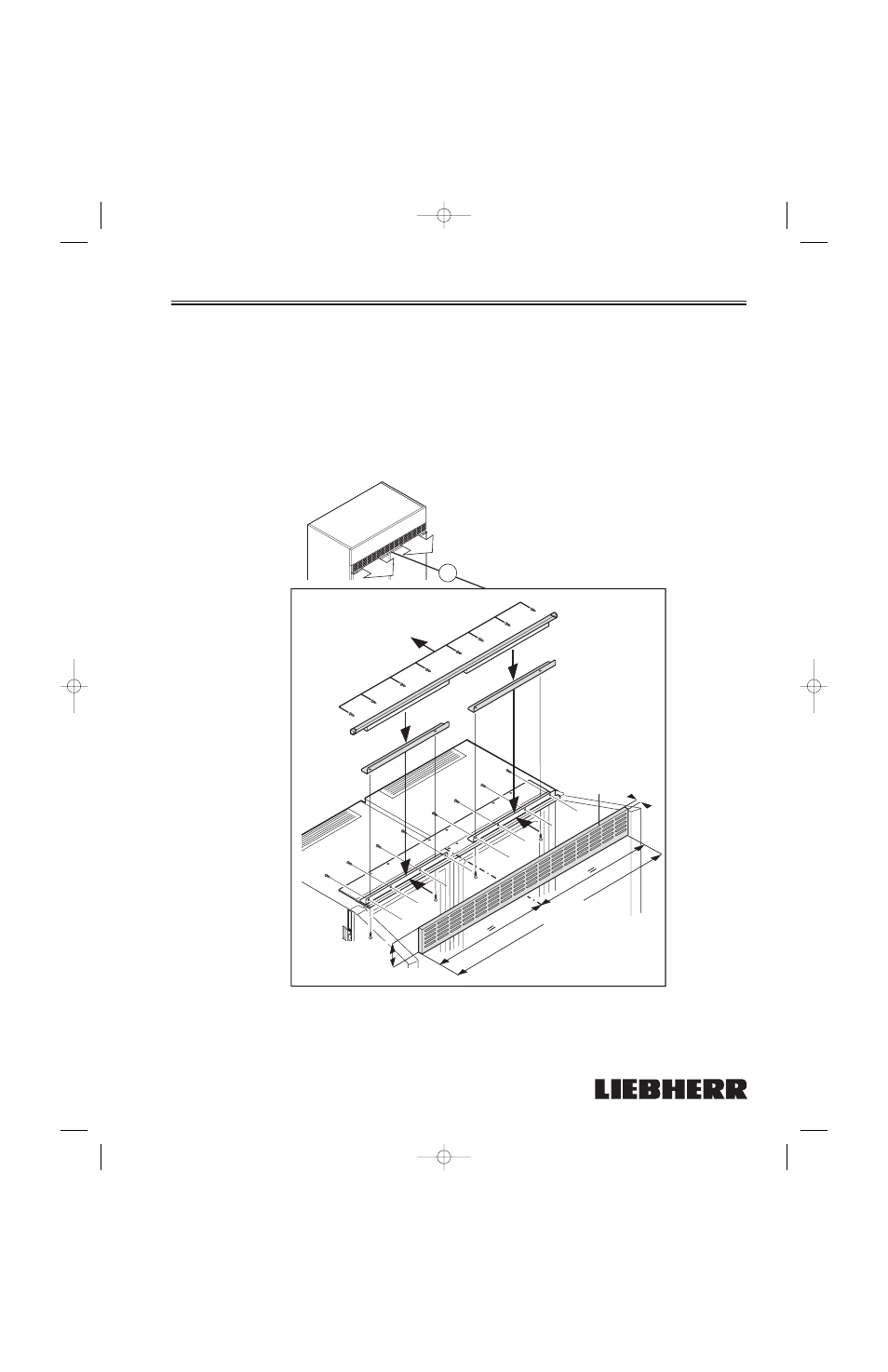

Figure 34 : Découpez la garniture en bois à l’aide
du gabarit ci-joint pour l’utiliser comme grille de
ventilation.
- La coupe transversale de ventilation requise doit
être de 62 pouces carrés (400 cm 2 ) minimum pour
l’installation côte à côte de deux appareils, ce qui
correspond au gabarit « double taille » ci-joint.
Figure 34
2
X
5
48"
(1219,2 mm)
1/2"
(13 mm)
3-11/16"
(93,7 mm)
LBR044
Un délice de fraîcheur
- Retirez les équerres de fixation du cadre
d’installation (2) et vissez-les sur l’appareil
par dessous.
- Placez la grille de ventilation en bois (5) sur
l’appareil, alignez-la au centre et fixez-la par
l’arrière à l’aide des équerres de fixation.
