Un délice de fraîcheur
I
NVERSION DES CHARNIÈRES DE PORTE

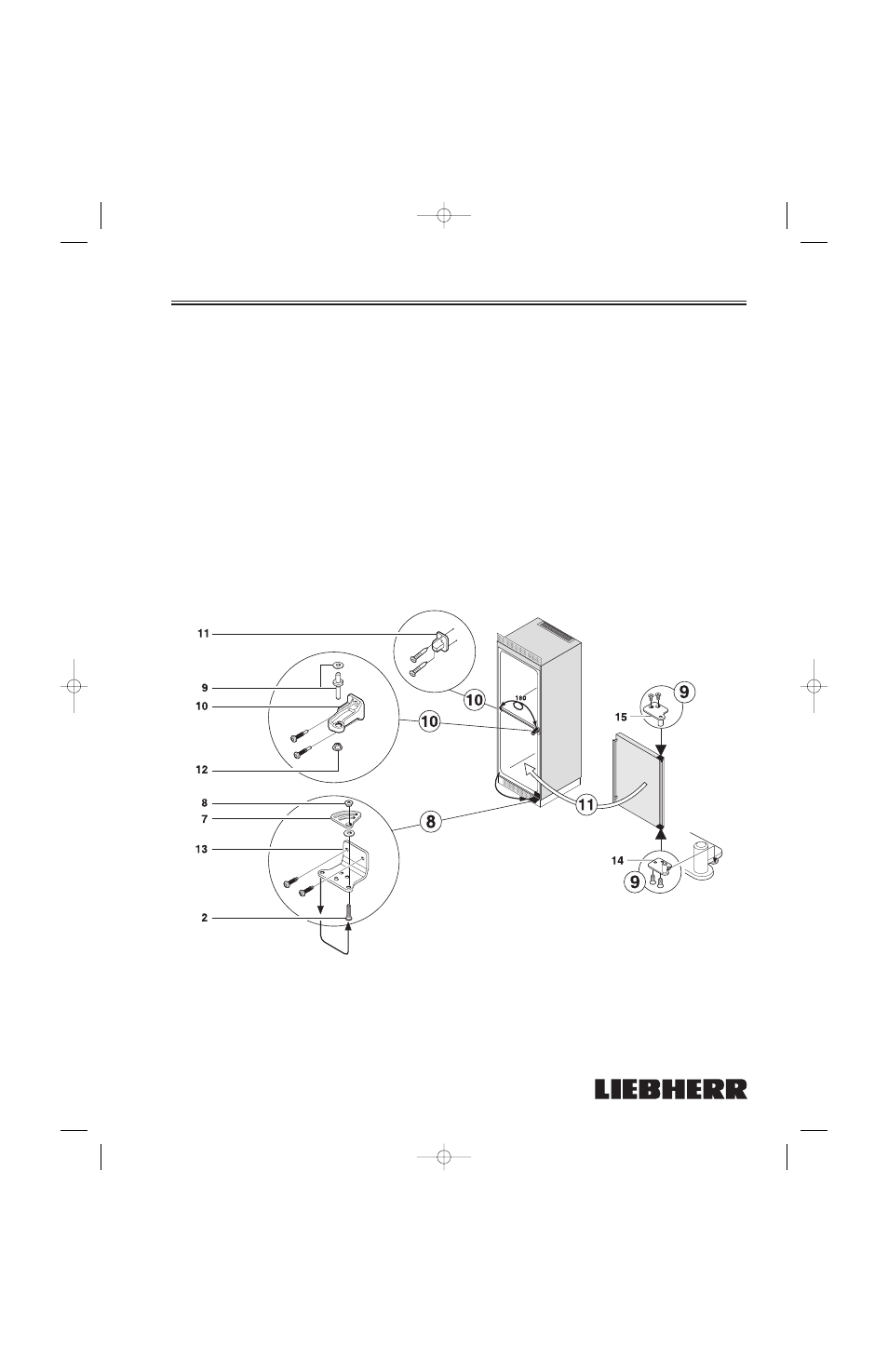

8. Figure 12 : Dévissez la charnière du bas (13).
- Retirez les butées, la douille et la rondelle (7, 8, 6).
- Transférez l’axe de goupille (2) du côté opposé.
- Tournez la butée (7) de 180° et positionnez la
douille (8) et la rondelle comme indiqué sur le
dessin détaillé.
- Vissez la charnière (13) sur le nouveau côté.
9. Sur la porte inférieure : Réinstallez tous les raccords
de porte (14, 15). Prêtez une attention particulière à
la pièce (14) à butée.
10. Dévissez la charnière centrale (10) et le cache (11),
tirez-les sur le côté et après les avoir tourné de 180°,
réinsérez-les de l’autre côté et fixez-les en position.
11. Placez la porte inférieure sur l’axe de charnière (2) en
bas.
- Basculez la porte.
- Prêtez une attention particulière à la douille (12) de la
charnière centrale (10).
- Insérez l’axe de charnière (9) et ajoutez la rondelle.
Figure 12
LBR029
