Un délice de fraîcheur
La coupe transversale de ventilation et les
distances suivantes doivent être observées :
- Il doit y avoir un espace de ventilation de
31 pouces carrés (200 cm 2 ) minimum
par appareil au niveau de la plinthe de
l’élément de cuisine et sous son
panneau supérieur.
- La profondeur de la conduite de
ventilation à l’arrière de l’élément de
cuisine doit être de 1-1/2 po (38 mm)
minimum.
Autre solution :
1.
Pour les appareils encastrés sans
grilles de ventilation et seulement avec
un cadre d’installation, la ventilation doit se
faire par la conduite de ventilation à
l’arrière de l’élément de cuisine.
Appareils encastrés avec un cadre
d’installation :
•
Figure 19 :
- Vissez le cadre d’installation complet (2)
sur l’appareil.
2. Appareils encastrés avec une grille de
ventilation en bois :
Figure 20 : Découpez la garniture en bois
à l’aide du gabarit ci-joint pour l’utiliser
comme grille de ventilation.
- La coupe transversale de ventilation
requise doit être de 31 pouces carrés
(200 cm
2 ) minimum pour un appareil
unique, ce qui correspond à « petit »
gabarit. (Si vous installez deux appareils
côte à côte, la coupe transversale doit
mesurer au moins 62 pouces carrés,
400 cm
2 , ce qui correspond à un gabarit
« double taille » ; pour plus
d’informations, reportez-vous à «
Installation côte à côte »).
• Retirez l’équerre de fixation (2) du cadre
d’installation et vissez-la sur l’appareil (1)
par en dessous. Placez la grille de
ventilation en bois (5) sur l’appareil,
alignez-la au centre et fixez-la par l’arrière
à l’aide de l’équerre de fixation (2).

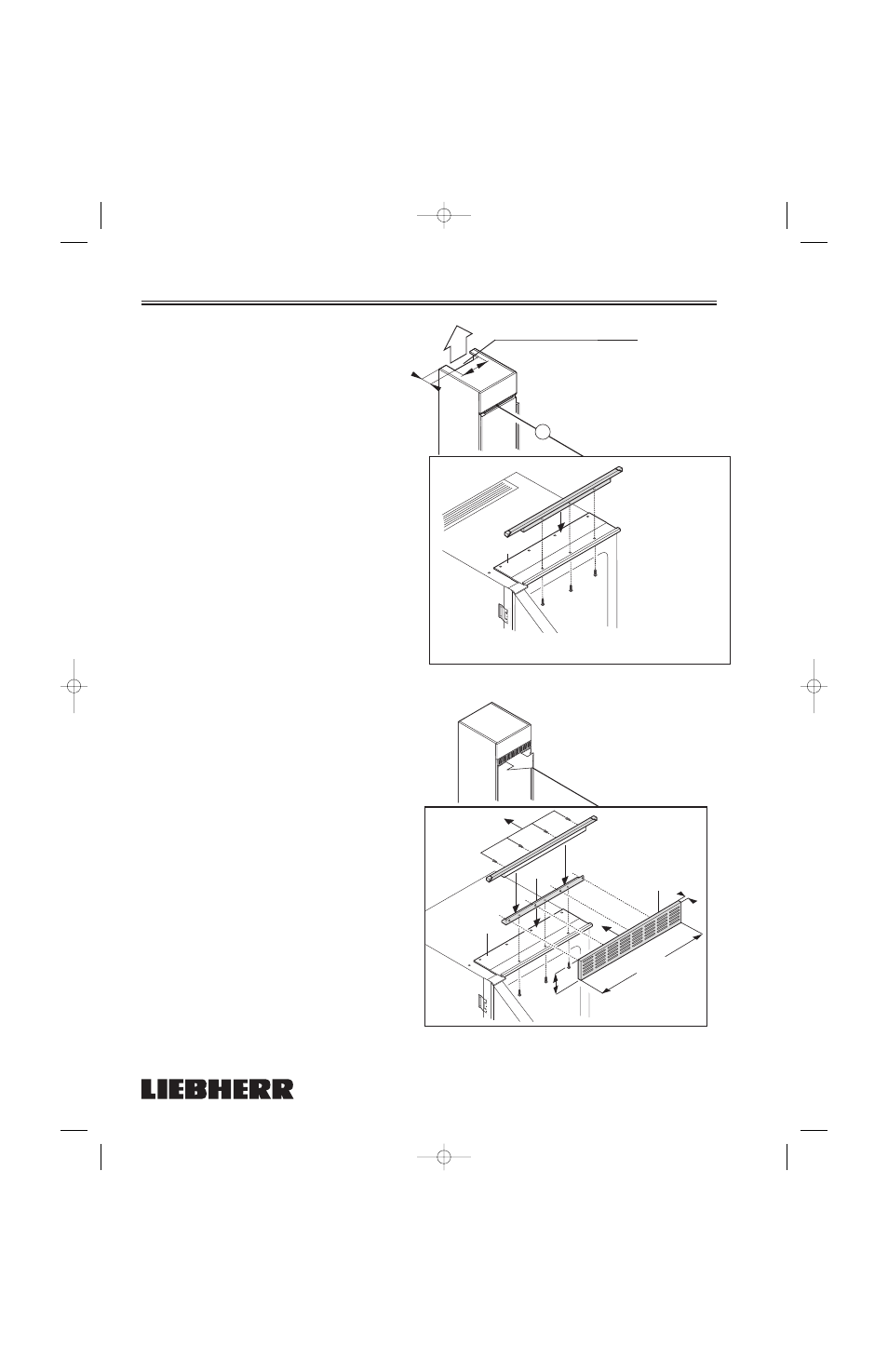

Figure 19
Figure 20
2
1
5
1/2"
(13 mm)
24"
(609,6 mm)
3-11/16"
(93,7 mm)
LBR038
LBR037
1
At least 31 square inches (200cm 2 )
1
2
1 1/2”
(38mm)
2
0 3
/4
”
(5
27
m
m
)
I
NSTALLATION
31 pouces carrés (200 cm 2 ) minimum
