12. Figure 13 : Soulevez le cache (3) côté poignée,
poussez vers l’extérieur ; soulevez le cache (1) côté
charnières et détachez en tirant.
13. Dévissez la plaque de fixation (21) : tout d’abord
la vis de fixation (20), puis la vis de retenue
interne (25).
- Dévissez la charnière (4) : retirez tout d’abord la
vis de fixation (20), puis les vis de retenue (25).
Installez la charnière (4) du côté opposé : pour
faciliter l’assemblage, installez la charnière par en
haut et commencez par serrer la vis de retenue
supérieure M5 (25), puis vissez (25) et enfin,
serrez la vis de fixation M4 (20).
- Tournez la plaque de fixation (21) de 180° et
vissez bien sur le nouveau côté poignée : tout
d’abord la vis de retenue (25), puis la vis de
fixation (20).
14. Retirez l’excentrique (5) avec la vis de retenue et la
vis (6) de la charnière (4).
15. Sur la porte supérieure : Réinstallez tous les
raccords de porte (17, 16). Prêtez une attention
particulière au raccord (17) à butée.
16. Placez la porte supérieure sur la charnière centrale,
installez la douille (8), la butée (7) et la rondelle sur
la porte, basculez la porte vers l’intérieur en haut,
puis insérez et fixez l’axe de charnière (2) par en
haut, à travers la charnière et la butée.
17. Réinsérez l’excentrique (5) avec la vis de retenue,
comme illustré par le dessin détaillé.
Vérifiez l’alignement correct de toutes les portes.
Ajustez-les au besoin à l’aide des fentes de la charnière.
I
NVERSION DES CHARNIÈRES DE PORTE

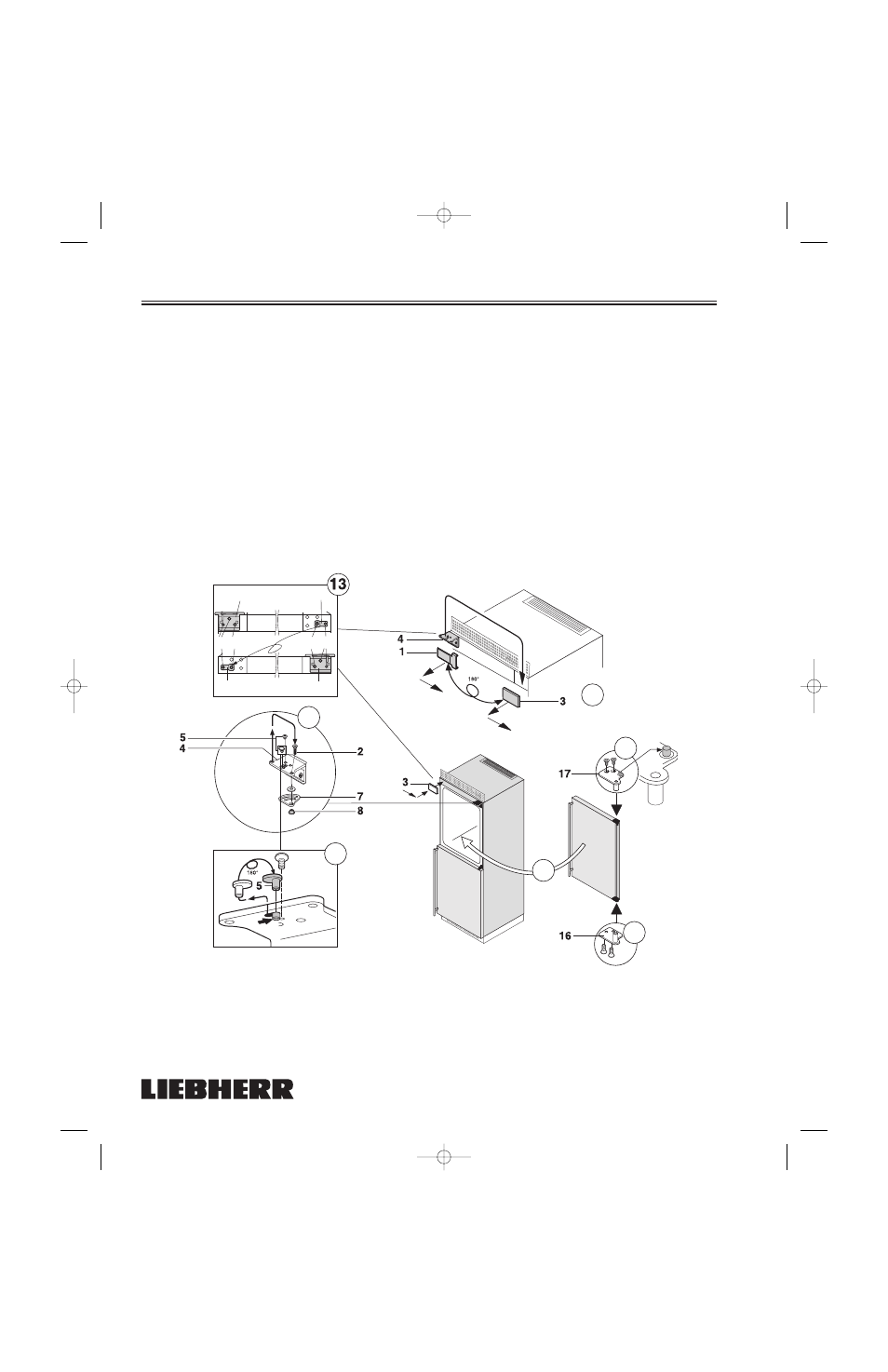

Figure 13
180
°
18 0°
4
25 20
21
25 20
4 21
17
14
16
15
15
12
LBR030
