Mounting and wiring

5.5

Mounting of Passive Terminals

Note

Hint for mounting passive terminals

EtherCAT Bus Terminals (ELxxxx / ESxxxx), which do not take an active part in data trans­
fer within the bus terminal block are so called Passive Terminals. The Passive Terminals
have no current consumption out of the E­Bus To ensure an optimal data transfer, you
must not directly string together more than 2 Passive Terminals!

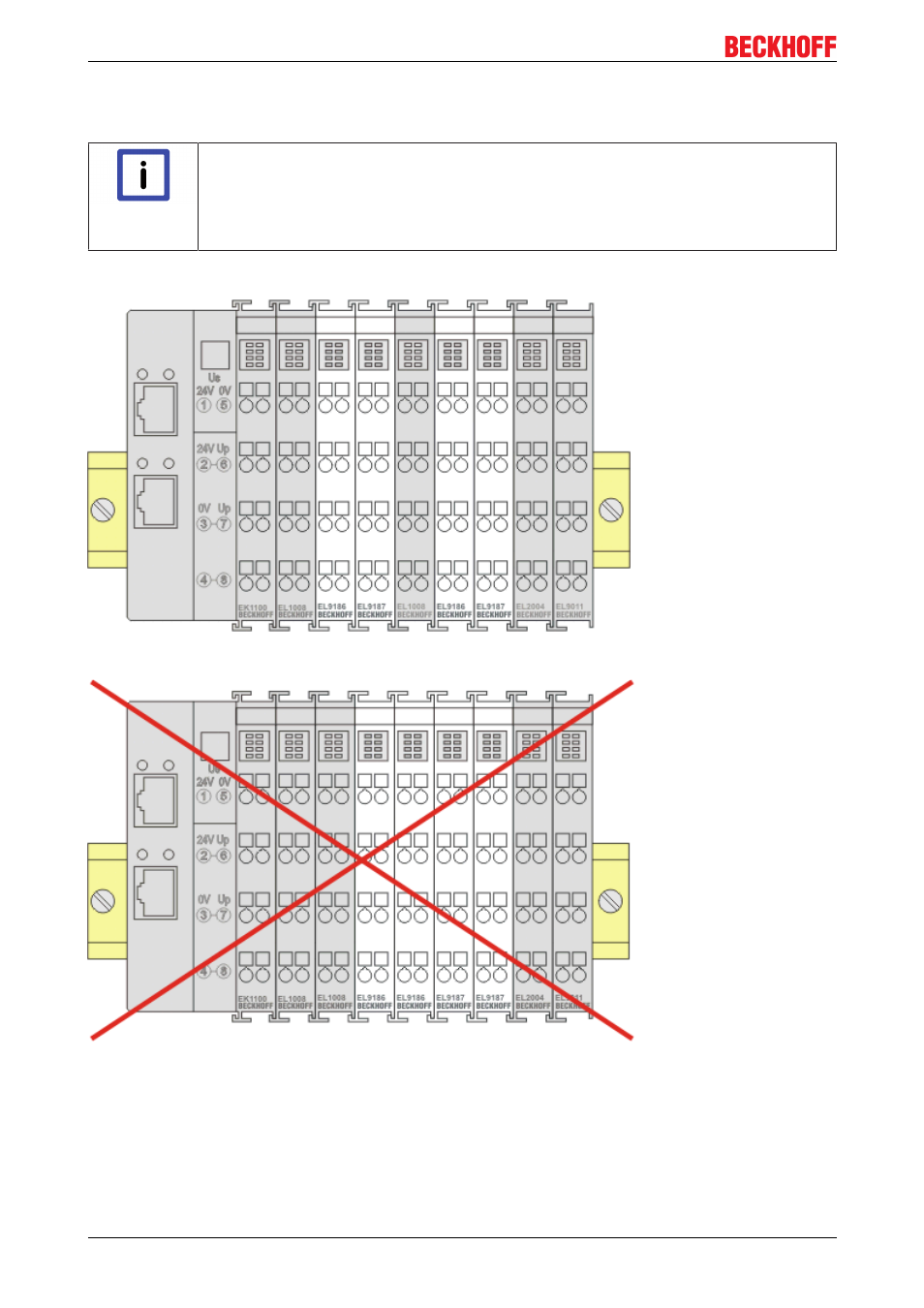

Examples for mounting passive terminals (highlighted)

Fig. 56: Correct configuration

Fig. 57: Incorrect configuration

EL9xxx

70

Version 3.1
