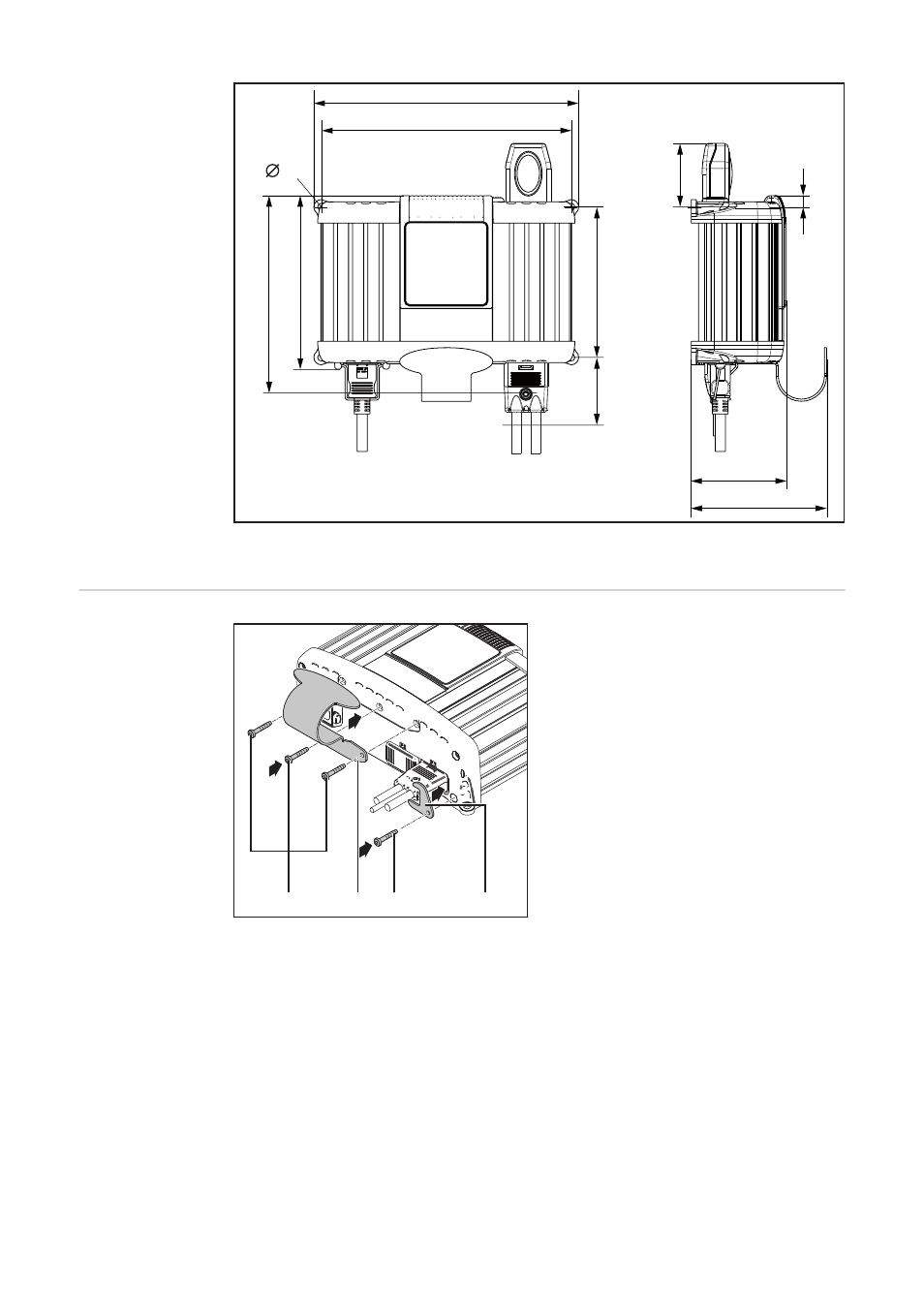

Ingombro senza salvaspigoli e ingombro con opzione indicatore luminoso di segnalazione e archetto di supporto
(* spazio libero per montaggio/smontaggio)

Montaggio delle
opzioni archetto
di supporto e
supporto anti-
strappo dei cavi
di carica

Montaggio dell'archetto di supporto:
-

Allentare le viti (1).

-

Montare l'archetto di supporto (2) con
le viti precedentemente allentate.

Montaggio del supporto antistrappo:
-

Allentare la vite (3).

-

Montare il supporto antistrappo (4) dei
cavi di carica con la vite precedente-
mente allentata.

247

88

126

140

60 +20*

70 + 20*

11

+

5

*

162

184

233

6,5

1

2

3

4

(1)

(2)

(3)

(4)

IMPORTANTE! La coppia di serraggio per
tutte le viti è di 2,5 Nm.
