94

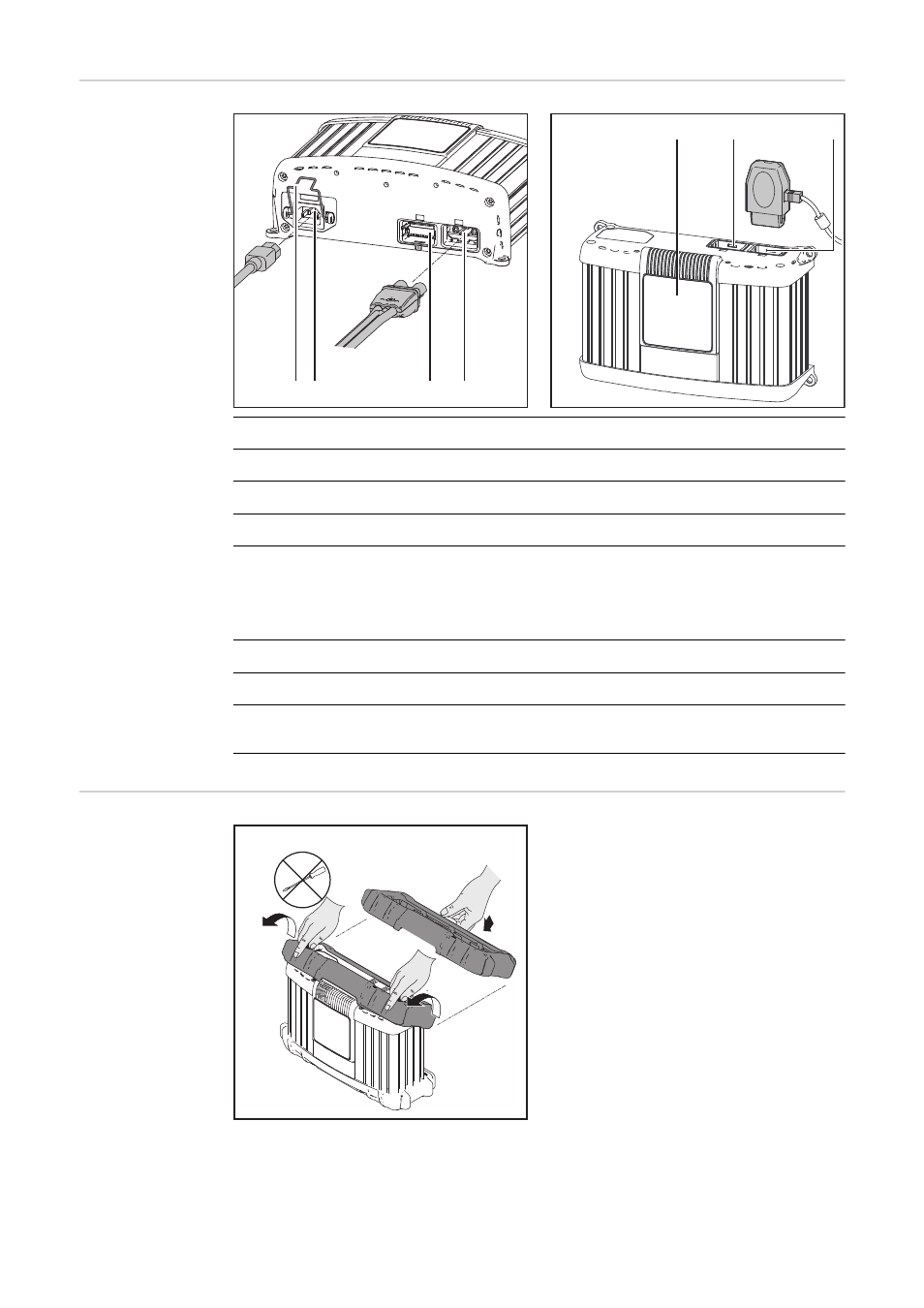

Connecteurs
N° Fonction
(1) Câble secteur - blocage de sécurité
(2) Entrée AC - Connecteur secteur
(3) non affecté
(4) Connecteur P1 - câble de charge
pour le branchement du câble de charge
également pour le raccordement de l'option Charge en fonction de la température
ou Start/Stop externe
(5) Écran
(6) non affecté
(7) Connecteur P4 - Multiport
pour le branchement du voyant état (en option)
Option cadre de
protection Le démontage du cadre de protection s'ef-
fectue dans l'ordre inverse du montage.
Lorsque le cadre de protection est installé,
il est impossible de monter le support de
fixation.
(1)(2) (3) (4)
(6) (7) (5)
1
2
2
