Ligações

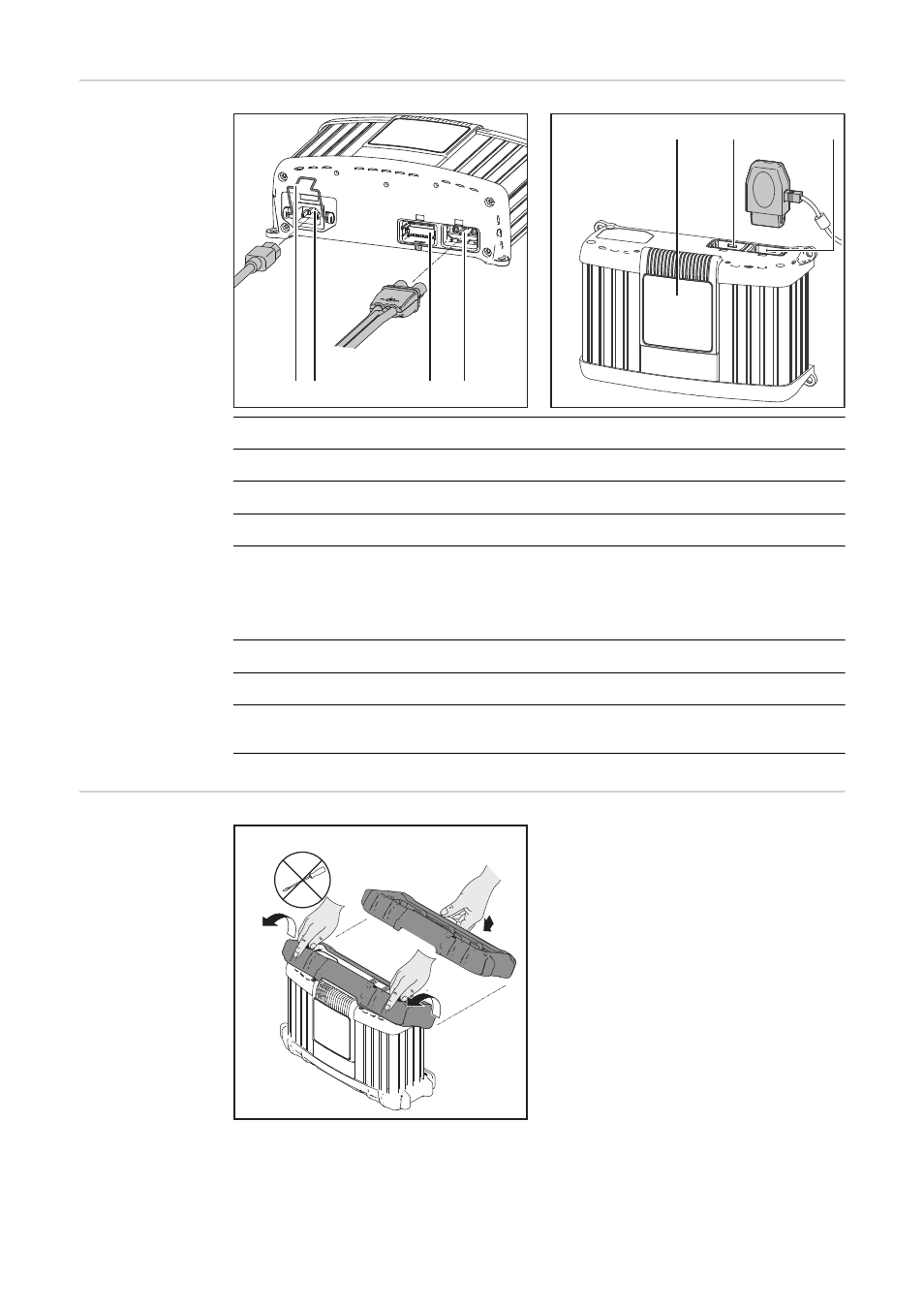

N.º Função
(1) Cabo de rede - estribo de segurança
(2) Entrada AC - tomada de rede
(3) livre
(4) Ligação P1 - tomada para cabo de carga
para ligar o cabo de carga
adicionalmente, para ligar a opção carregamento controlado por temperatura ou
início/paragem externa
(5) Ecrã
(6) livre
(7) Ligação P4 - Multiport
para ligar a lâmpada de estado opcional
Opção proteção
de arestas A desmontagem da proteção de arestas é
efetuada na sequência inversa das indi-
cações da montagem.
Com a proteção de arestas montada, não é
possível a montagem do suporte de
fixação.
