146

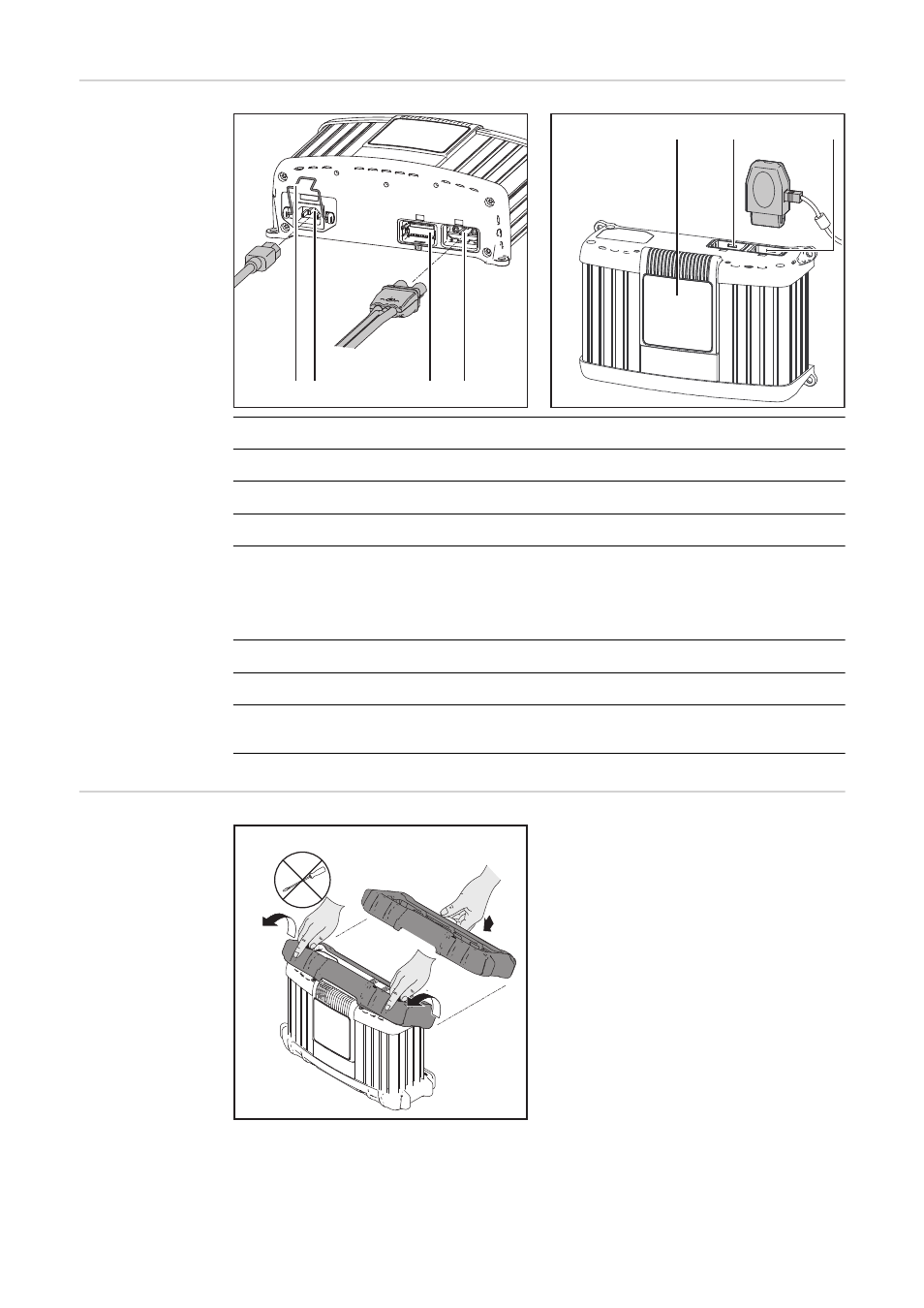

Aansluitingen
Nr.
Functie
(1)
Netkabel - veiligheidsvergrendeling
(2)
AC-input - netbus
(3)
niet aangesloten
(4)
Aansluiting P1 - bus laadkabel
voor het aansluiten van de laadkabel
en (eventueel) voor het aansluiten van de opties Temperatuurgestuurd laden of
Externe start / stop
(5)
Display
(6)
niet aangesloten
(7)
Aansluiting P4 - multipoort
voor het aansluiten van de optionele statuslamp
Optie Randbe-
scherming
Het demonteren van de randbescherming
geschiedt in omgekeerde volgorde van
monteren.
Bij gemonteerde randbescherming is het
niet mogelijk de bevestigingsbeugel te
monteren.
(1)(2)
(3)
(4)
(6)
(7)
(5)
1
2
2
