69
ES

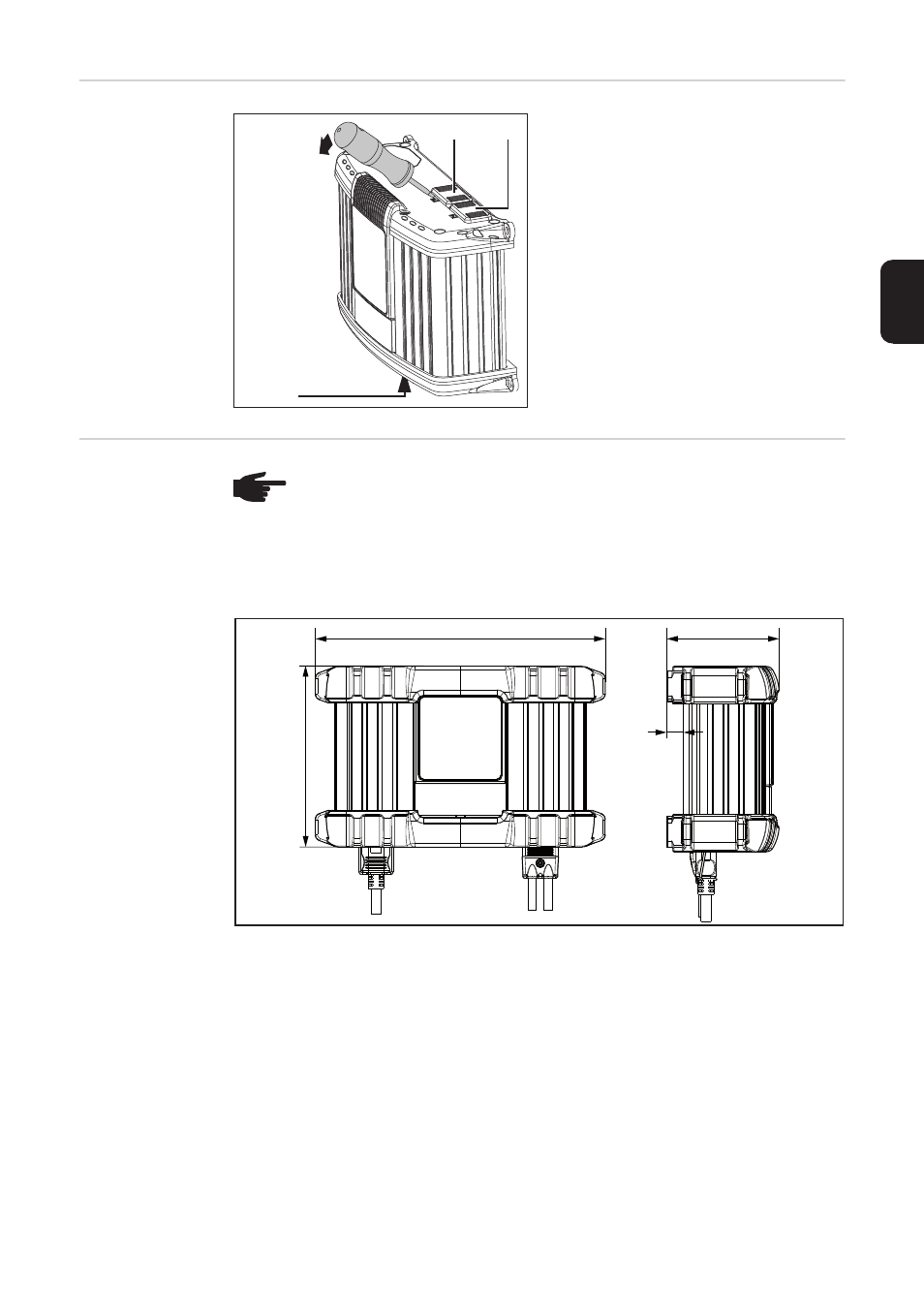

Retirar las cubier-
tas para las cone-
xiones y
opciones Si fuera necesario, retirar con un destornil-
lador los siguientes elementos:
-
Cubierta (1) para la conexión P3 - pu-
erto visual
- Cubierta (2) para la conexión P4 - mul-
tipuerto
- Cubierta (3) para la conexión P2 - pu-
erto E/S
Las conexiones no utilizadas P2, P3 y P4
deben dejarse cerradas mediante las cu-
biertas (1), (2) y (3).
Montaje
Asimismo, para garantizar la accesibilidad de la clavija, las necesidades de espacio son
las siguientes. Las dimensiones están indicadas en mm:
Necesidades de espacio con protección de cantos
(2)
(3)
(1)
¡OBSERVACIÓN! Con motivo del montaje del cargador en un armario eléctrico
(o en otros locales cerrados similares), se debe proporcionar una disipación del
calor suficiente mediante ventilación forzada. El espacio alrededor del aparato
debe ser de 10 cm.
100
15,5
168
270
