68

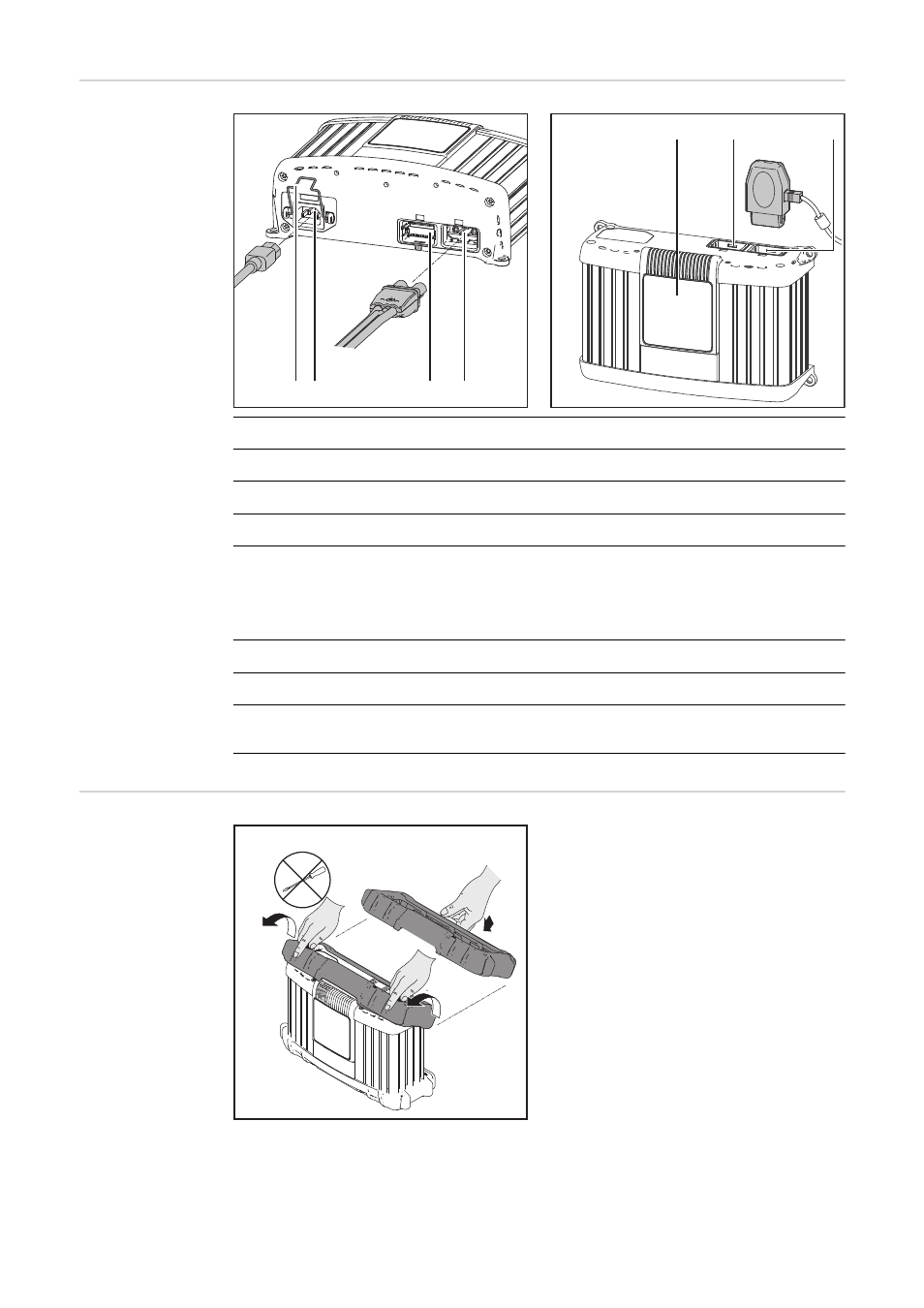

Conexiones
N.º Función
(1) Inclinación de seguridad para el cable de red
(2) Input CA - Zócalo de red
(3) Sin ocupar
(4) Conexión P1 - Borna del cable de carga
Para conectar el cable de carga
Para conectar adicionalmente la opción de la carga con control de temperatura o
arranque/parada externa
(5) Pantalla
(6) Sin ocupar
(7) Conexión P4 - Multipuerto
Para conectar la lámpara de estado opcional
Opción de protec-
ción de cantos Desmontar la protección de cantos en or-
den inverso a la secuencia de montaje.
Si la protección de cantos está montada, no
es posible montar el estribo de sujeción.
(1)(2) (3) (4)
(6) (7) (5)
1
2
2
