Abdeckungen für
Anschlüsse und
Optionen entfer-
nen Falls erforderlich, mittels Schraubendreher
entfernen:
-
Abdeckung (1) für Anschluss P3 - Vi-
sual Port
- Abdeckung (2) für Anschluss P4 - Mul-
tiport
- Abdeckung (3) für Anschluss P2 - I/O-
Port
Nicht verwendete Anschlüsse P2, P3 und
P4 mittels Abdeckungen (1), (2) und (3)
verschlossen lassen.
Montage

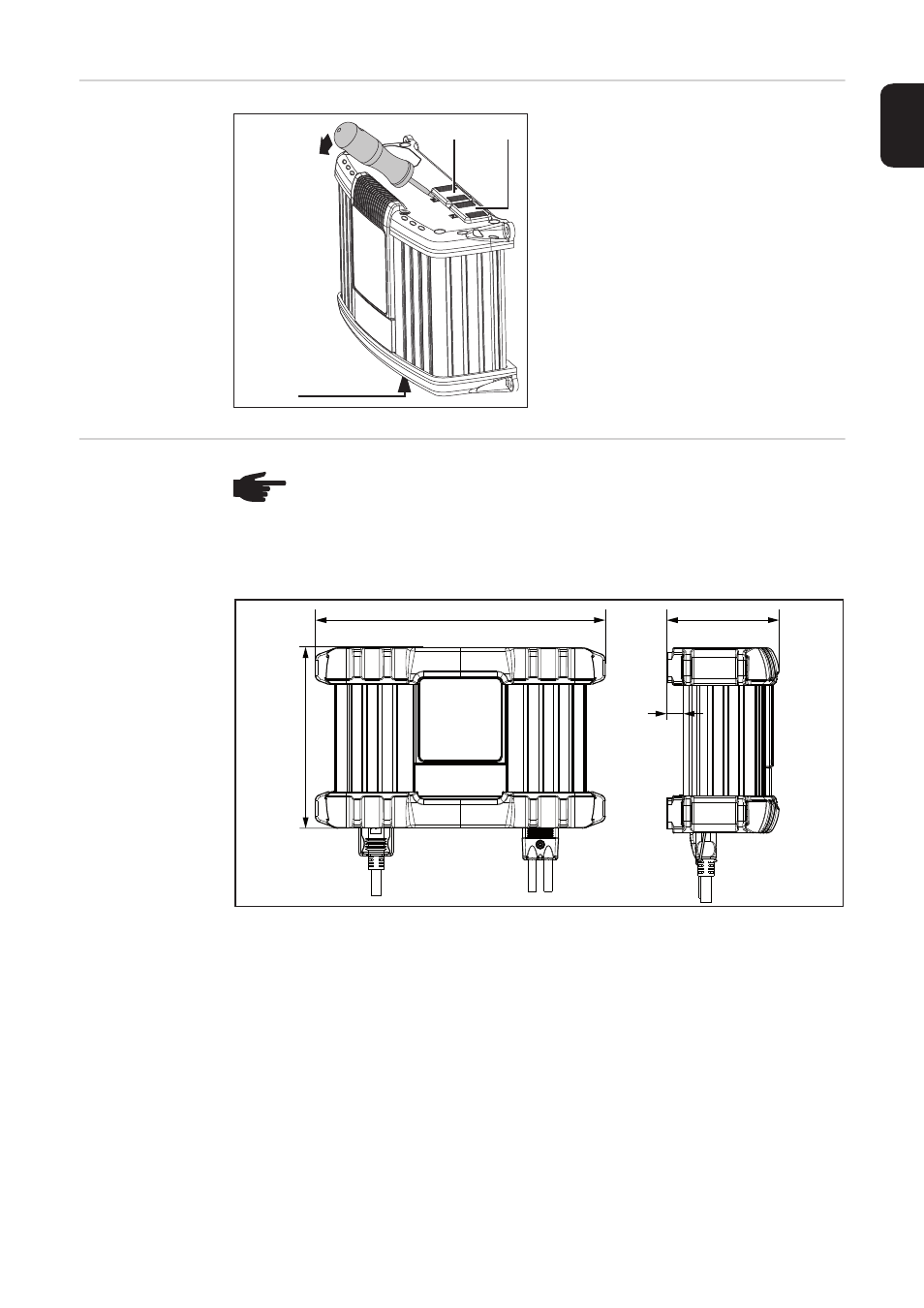

Um auch die Zugänglichkeit der Stecker zu gewährleisten, ergibt sich folgender Platzbe-
darf - Abmessungen in mm:
Platzbedarf mit Kantenschutz
(2)
(3)
(1)
HINWEIS! Bei Einbau des Ladegeräts in einen Schaltschrank (oder ähnlichen
abgeschlossenen Räumen) durch Zwangsbelüftung für eine ausreichende Wär-
meabfuhr sorgen. Der Rundumabstand um das Gerät soll 10 cm betragen.
100
15,5
168
270
