16

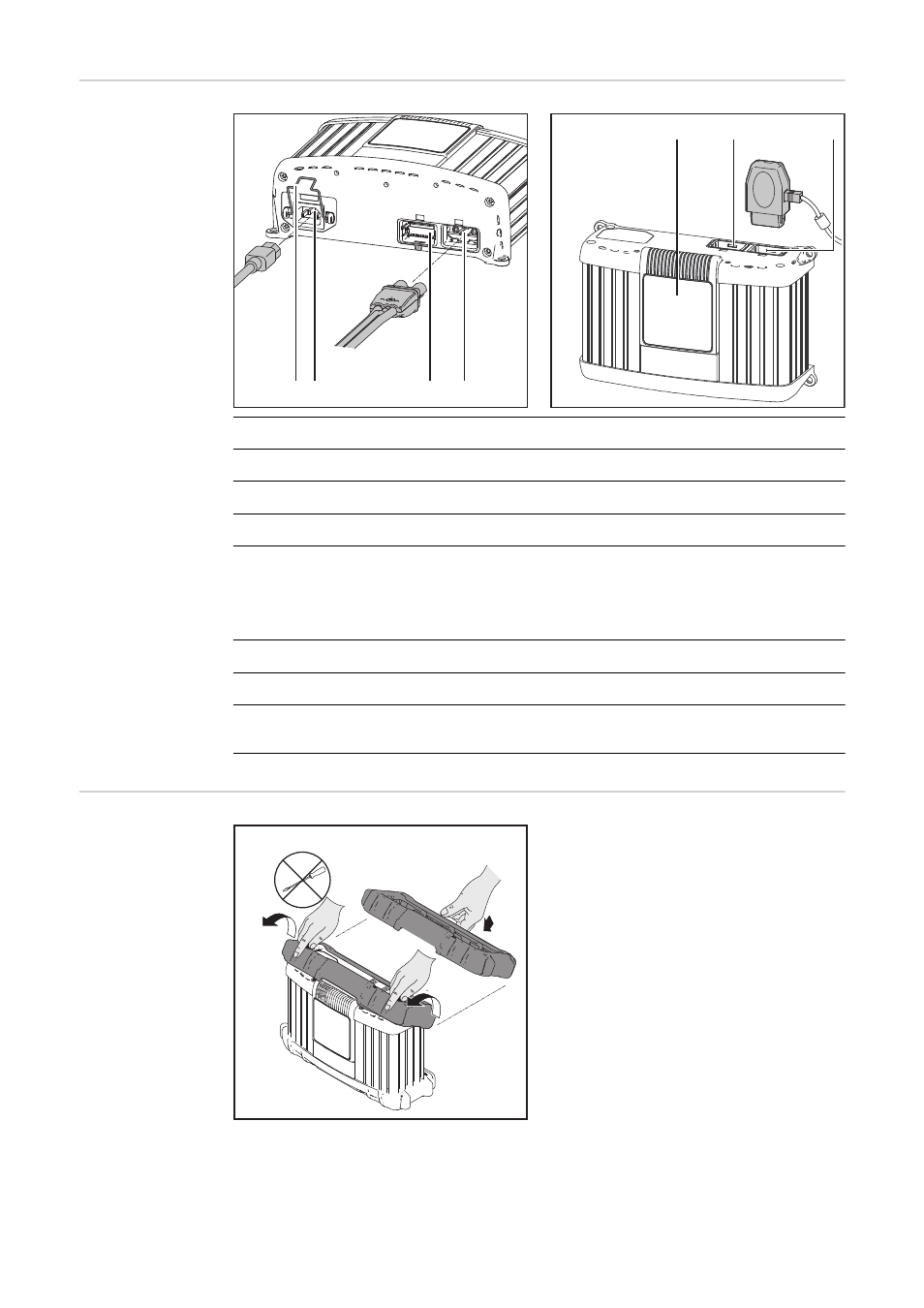

Anschlüsse
Nr.
Funktion
(1)
Netzkabel - Sicherungsbügel
(2)
AC Input - Netzbuchse
(3)
nicht belegt
(4)
Anschluss P1 - Buchse Ladekabel
zum Anschließen des Ladekabels
zusätzlich zum Anschließen der Option temperaturgeführtes Laden oder externer
Start / Stop
(5)
Display
(6)
nicht belegt
(7)
Anschluss P4 - Multiport
zum Anschließen der optionalen Statuslampe
Option Kanten-
schutz
Die Demontage des Kantenschutzes er-
folgt in umgekehrter Reihenfolge der Mon-
tage.
Bei montiertem Kantenschutz ist eine Mon-
tage des Haltebügels nicht möglich.
(1)(2)
(3)
(4)
(6)
(7)
(5)
1
2
2
