95
FR

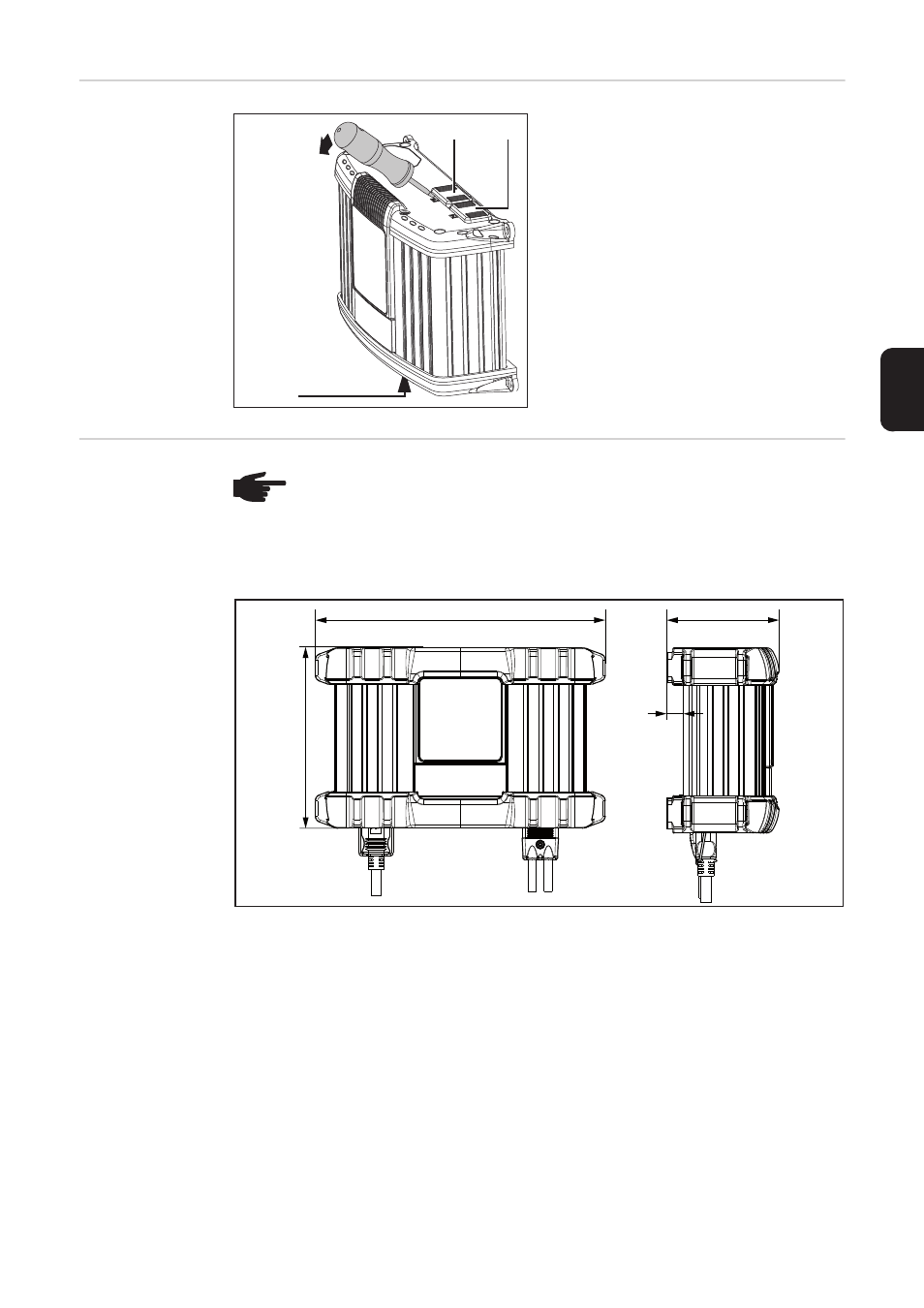

Retirer les caches
pour les raccords
et les options Si nécessaire, utiliser un tournevis :
-
Cache (1) pour raccord P3 - Visual
Port
- Cache (2) pour raccord P4 - Multiport
- Cache (3) pour raccord P2 - I/O-Port
Maintenir fermés les raccords P2, P3 et P4
non utilisés avec les caches (1), (2) et (3).
Montage
Afin de permettre également l'accessibilité des prises, les dimensions suivantes sont re-
quises pour l'encombrement en mm :
Encombrement avec cadre de protection
(2)
(3)
(1)
REMARQUE! Dans le cas de l'installation du chargeur dans une armoire de com-
mande (ou dans des locaux fermés similaires), assurer une évacuation suffisante
de l'air chaud. L'espace libre autour de l'appareil doit être de 10 cm.
100
15,5
168
270
