70

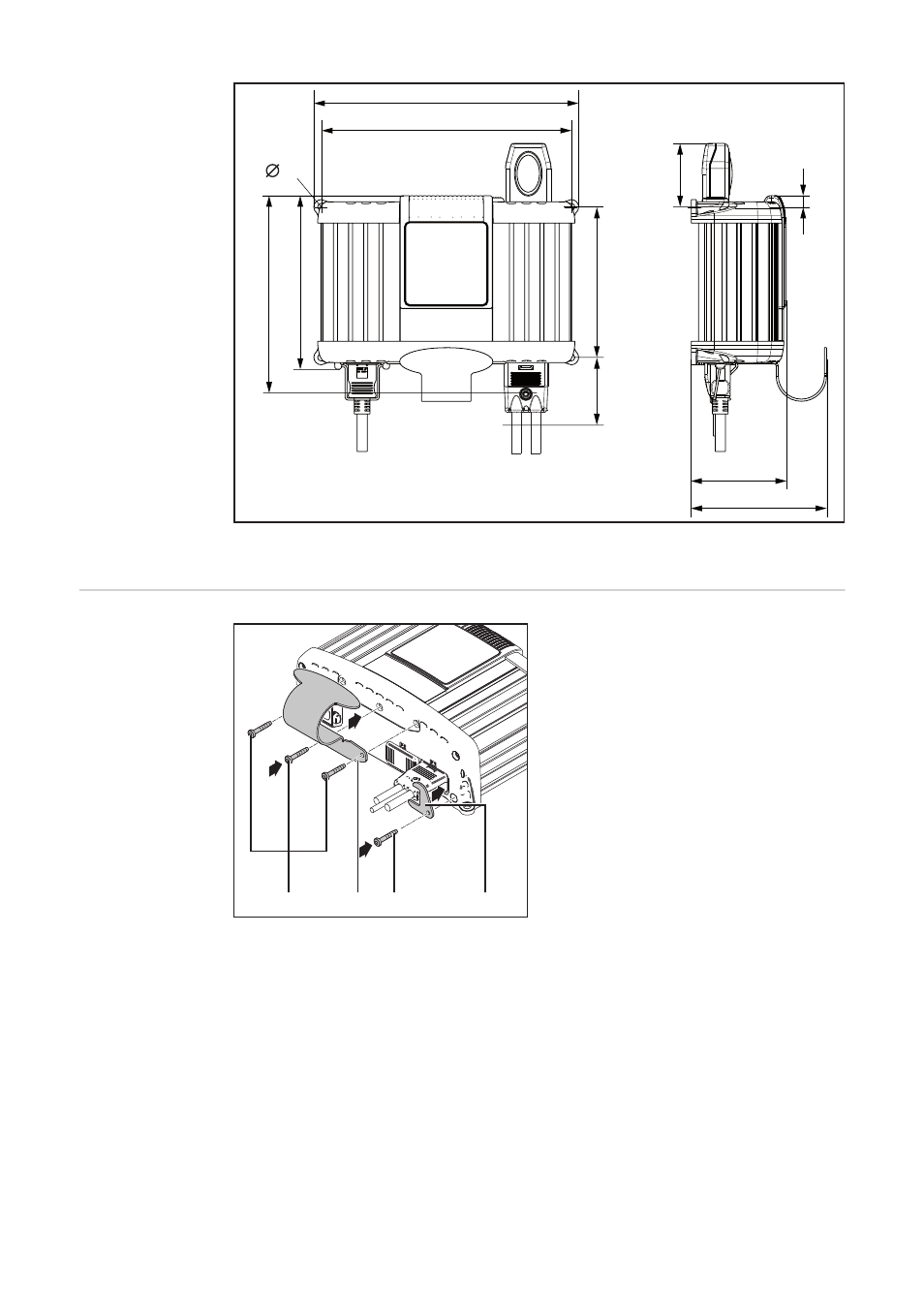

Necesidades de espacio sin protección de cantos, así como necesidades de espacio con la opción de lámpara
señaladora y estribo de sujeción (* espacio libre para montaje/desmontaje)
Montar la opción
de estribo de su-
jeción y la opción
de descarga de
tracción para el
cable de carga
Montar el estribo de sujeción:
-
Soltar los tornillos (1).
- Montar el estribo de sujeción (2) con
los tornillos soltados previamente.
Montar la descarga de tracción:
-
Soltar el tornillo (3).
- Montar la descarga de tracción (4)
para el cable de carga con el tornillo
soltado previamente.
247
88
126
140
60 +20*
70 + 20*
11
+
5
*
162 184
233
6,5
1
2
3
4
(1) (2) (3) (4)
¡IMPORTANTE! El par para todos los torni-
llos es de 2,5 Nm.
