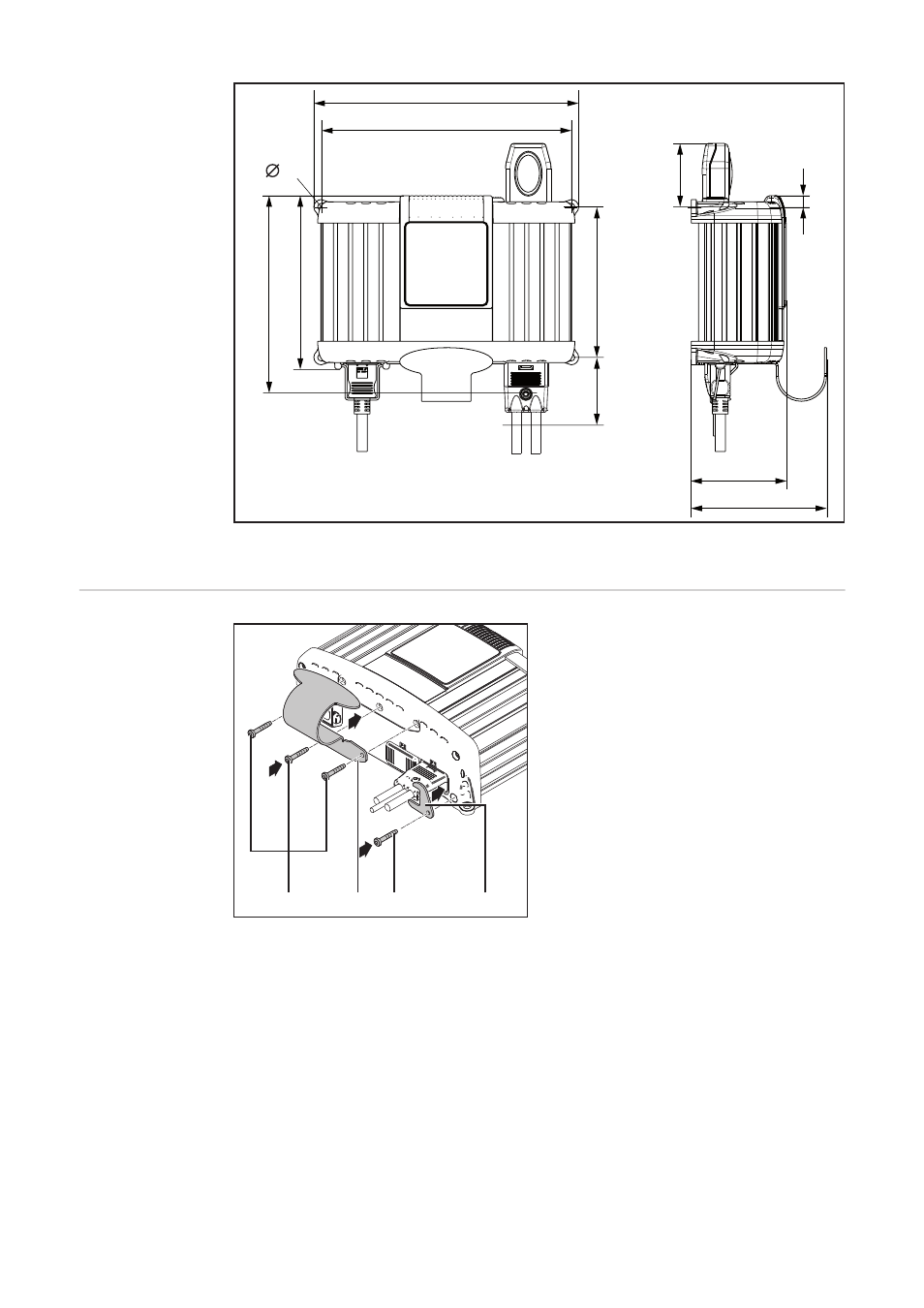

Encombrement sans cadre de protection, ainsi qu'encombrement avec option témoin lumineux et support de fixa-
tion (* Espace pour le montage/démontage)
Monter l'option
support de fixa-
tion et l'option
anti-traction pour
câble de charge
Installer le support de fixation :
-
Desserrer les vis (1)
-
Installer le support de fixation (2) à l'ai-
de des vis desserrées auparavant
Installer le dispositif anti-traction :
-
Desserrer la vis (3)
-
Installer l'anti-traction (4) pour le câble
de charge à l'aide de la vis desserrée
auparavant
247
88
126
140
60 +20*
70 + 20*
11
+
5
*
162
184
233
6,5
1
2
3
4
(1)
(2)
(3)
(4)
IMPORTANT! Le couple de serrage de
toutes les vis est de 2,5 Nm.
