173
PT

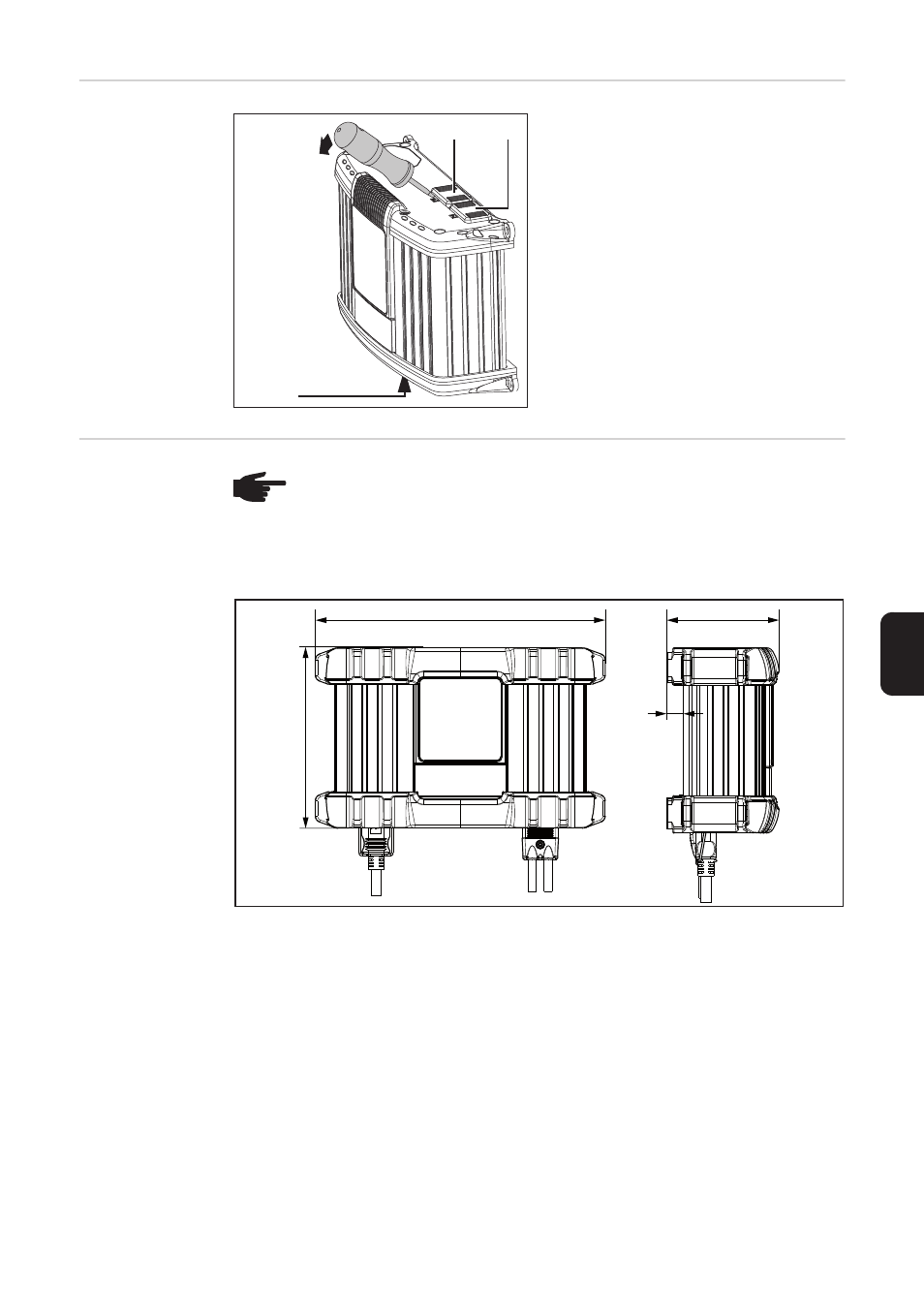

Retirar as cober-
turas para as liga-
ções e opções Se necessário, retirar com a ajuda de uma
chave de fendas:
-
Cobertura (1) para ligação P3 - Porta
visual
- Cobertura (2) para ligação P4 - Multi-
port
- Cobertura (3) para ligação P2 - Porta I/
O
Deixar as ligações P2, P3 e P4 não utili-
zadas fechadas com as coberturas (1), (2)
e (3).
Montagem
Para garantir também a acessibilidade da ficha, deve ser estabelecido o seguinte espaço
necessário - dimensões em mm:
Espaço necessário com proteção de arestas
(2)
(3)
(1)
NOTA! Na montagem do carregador num quadro de comando (ou espaços fe-
chados semelhantes), garantir uma dissipação de calor suficiente através de
ventilação forçada. A distância em volta do aparelho deve ser de 10 cm.
100
15,5
168
270
