Atlas Diagrams

Foundation Diagrams

Page A-4 MDE-4331M Atlas® Fuel Systems Installation Manual · September 2014

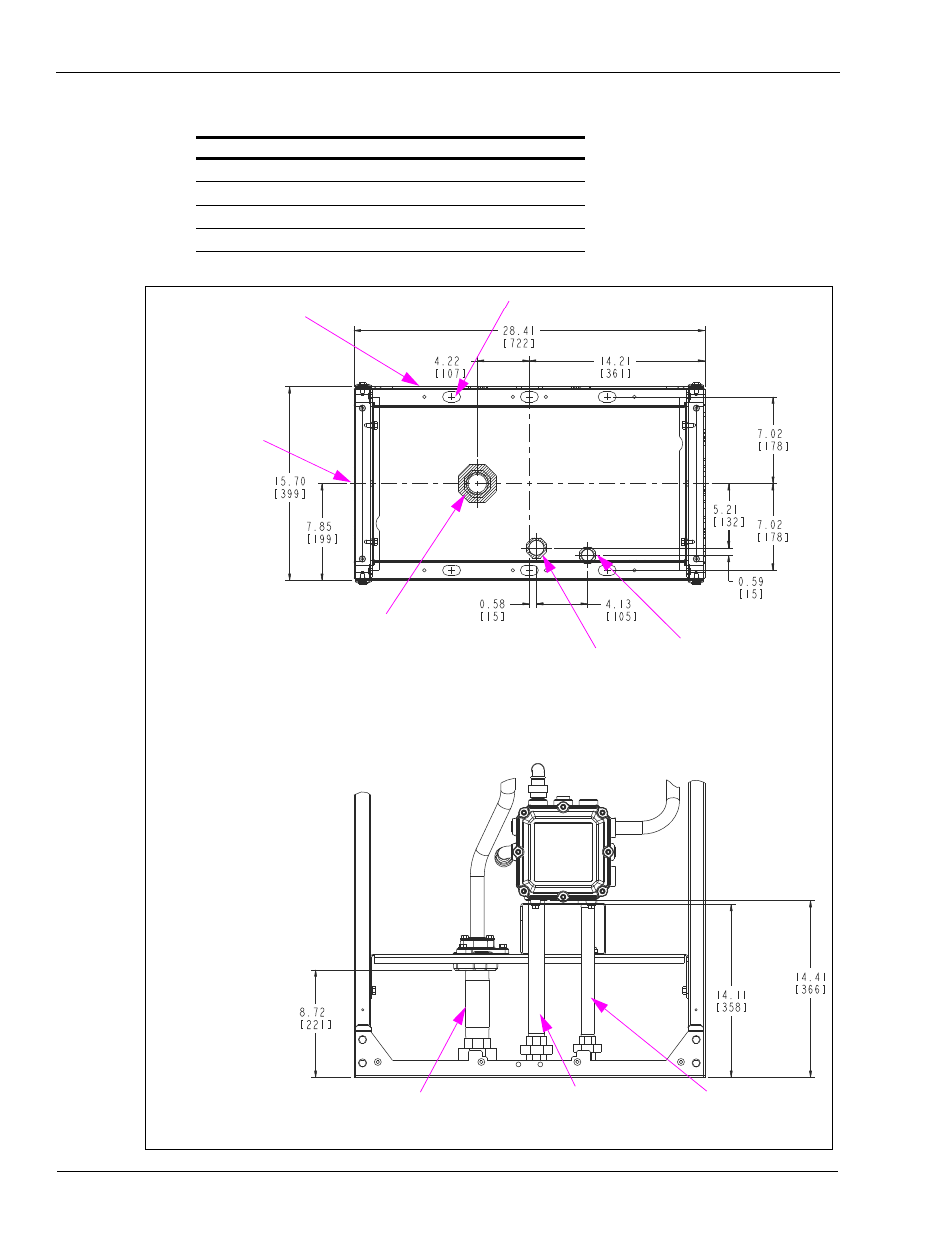

Figure A-3: 1 Grade Single and TW1 Dispenser - SF and HF

Model Numbers

8752KX

9152KX

8752KXTW1

9152KXTW1

8753KX

9153KX

8753KXTW1

9153KXTW1

8852KX

9852KX

8852KXTW1

9852KXTW1

8853KX

9853KX

8853KXTW1

9853KXTW1

Anchor Bolt Slots (Use 1 minimum each side)

Side 1 Nozzle Boot
(Front Load Units)

Side 1 Nozzle Boot
(Side Load Units)

3/4-inch NPT

Conduit Connection

Optional DC Applications

1-inch NPT

Conduit Connection
AC Power

1-1/2-inch NPT
Product Inlet

Footprint

Product Inlet

AC Power
Connection

Optional DC
Power Connection

1 Grade
